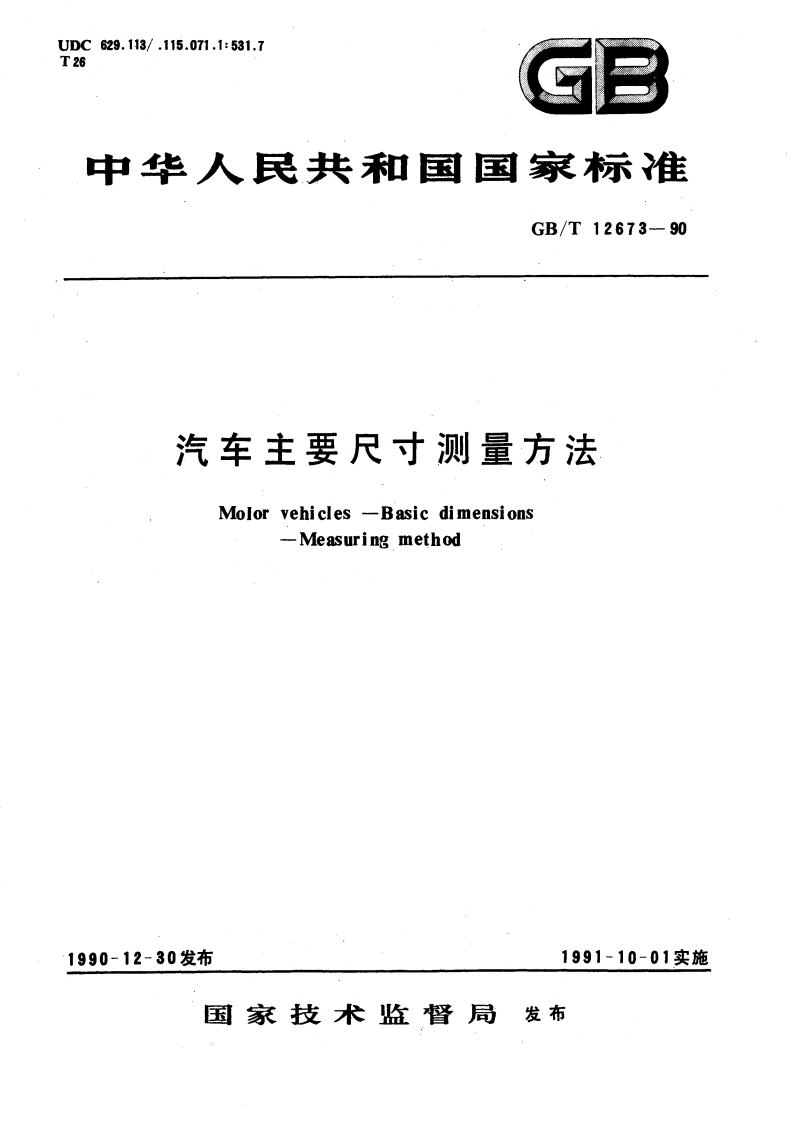

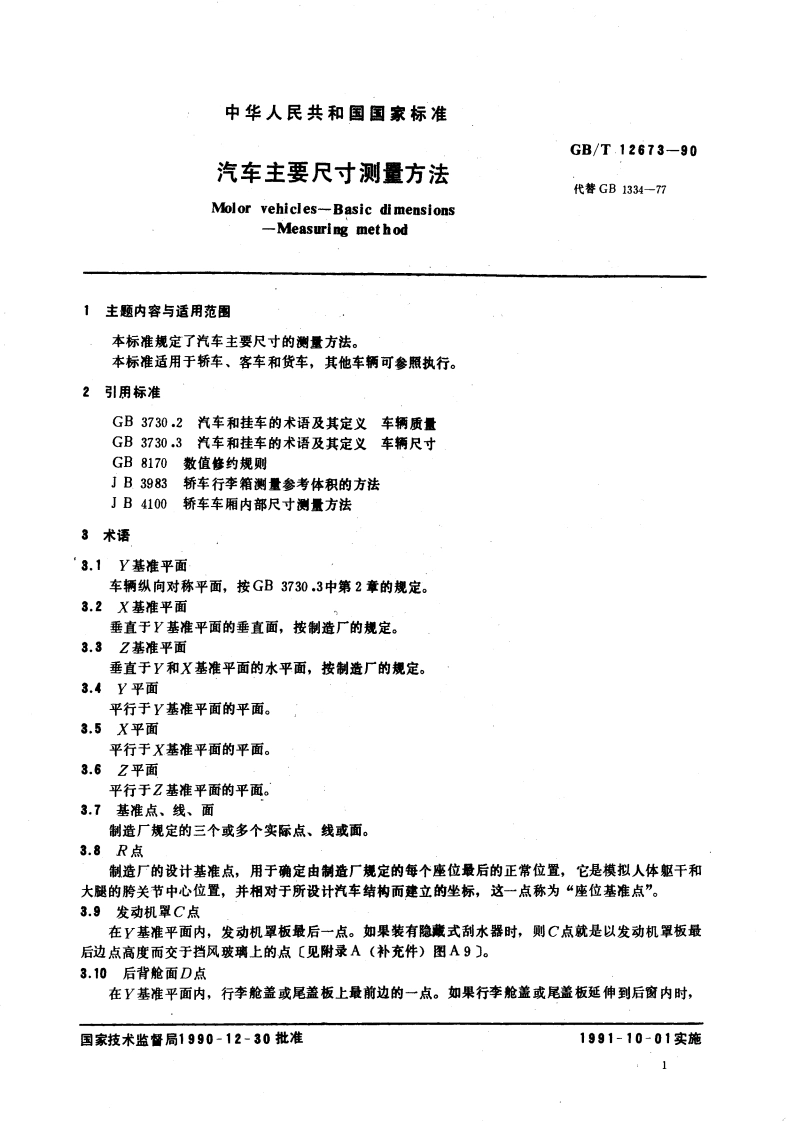

汽车主要尺寸测量方法 GBT 12673-1990.pdf

GB/T12673-907基准面和基准点的确定7.1基准面的确定（见表1）表1编码名称测量部位载荷状况图号1S0-H136前轴位置上Z基准平面相对于支承从Z基准平面至车辆支承平面的距满载1)平面的位置离，在通过前轮中心的垂直平面内测量ISG-H137后轴位置上Z基准平面相对于支承从Z基准平面至车辆支承平面的距满载平面的位置离，在通过后轮中心的垂直平面内测量1S0-L127后轮中心线X坐标从X基准平面到后轮中心线的距离2满载A1,A9,A101S0-L128前轮中心线X坐标从X基准平面到前轮中心线的距离？满我A1,A9,A10注：1)满载即车辆处于厂定最大总质量状态。2)如左右轮中心线的坐标值不同，则两个尺寸同时列出，用“/”号分开，第一个数值为左轮中心线坐标值。7.2基准点的确定（见表2）表2编码否称测量部位载荷状况图号1S0-L54基准点1X坐标从X基准平面到基准点1的距离满载A11S0-L55基准点2X坐标从X基准平面到基准点2的距离满载A1ISO-L56基准点3X坐标从X基准平面到基准点3的距离满载1S0-W21基准点1Y坐标从Y基准平面到基准点1的距离满载A21s0-W22基准点2Y坐标从Y基准平面到基准点2的距离满载A21S0-W24基准点3Y坐标从Y基准平面到基准点3的距离满载A2ISO-H81基准点1Z坐标从Z基准平面到基准点1的距离满我ISO-H82基准点2Z坐标从Z基准平面到基准点2的距离满载ISO H83基准点3Z坐标从Z基准平面到基准点3的距离满载
