塑料管道系统 用外推法对热塑性塑料管材长期静液压强度的测定 GBT 18252-2000.pdf

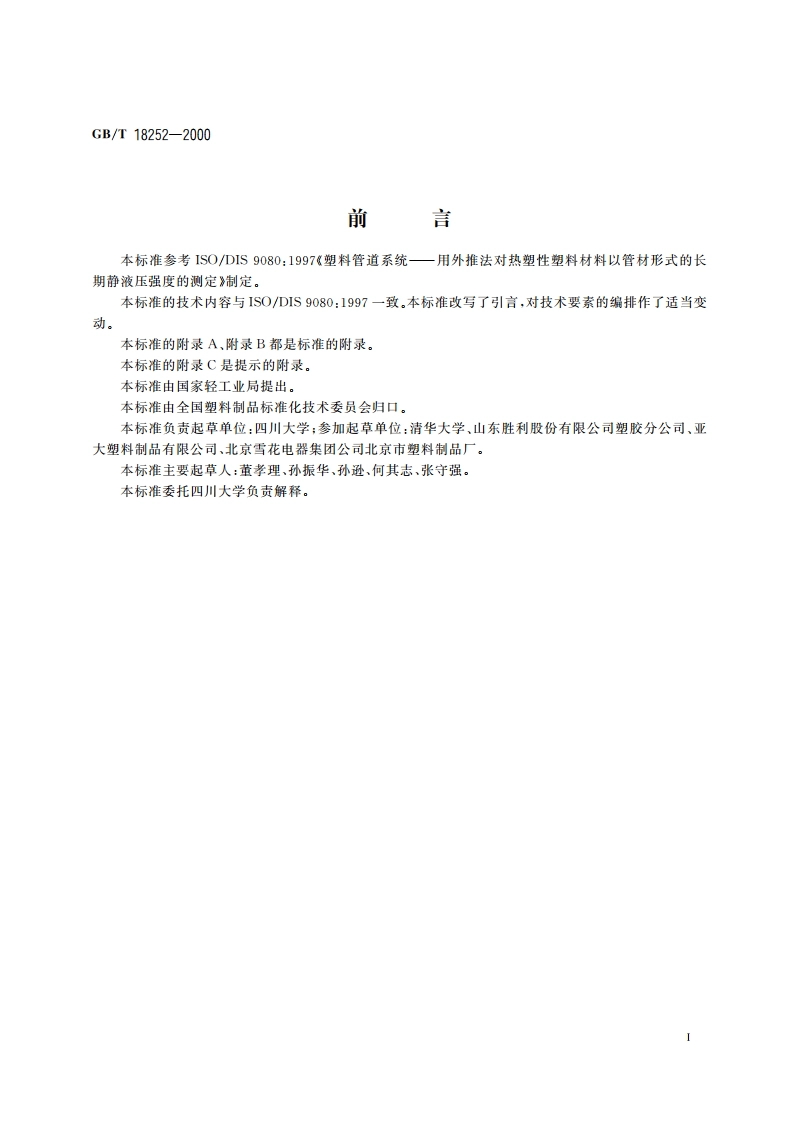

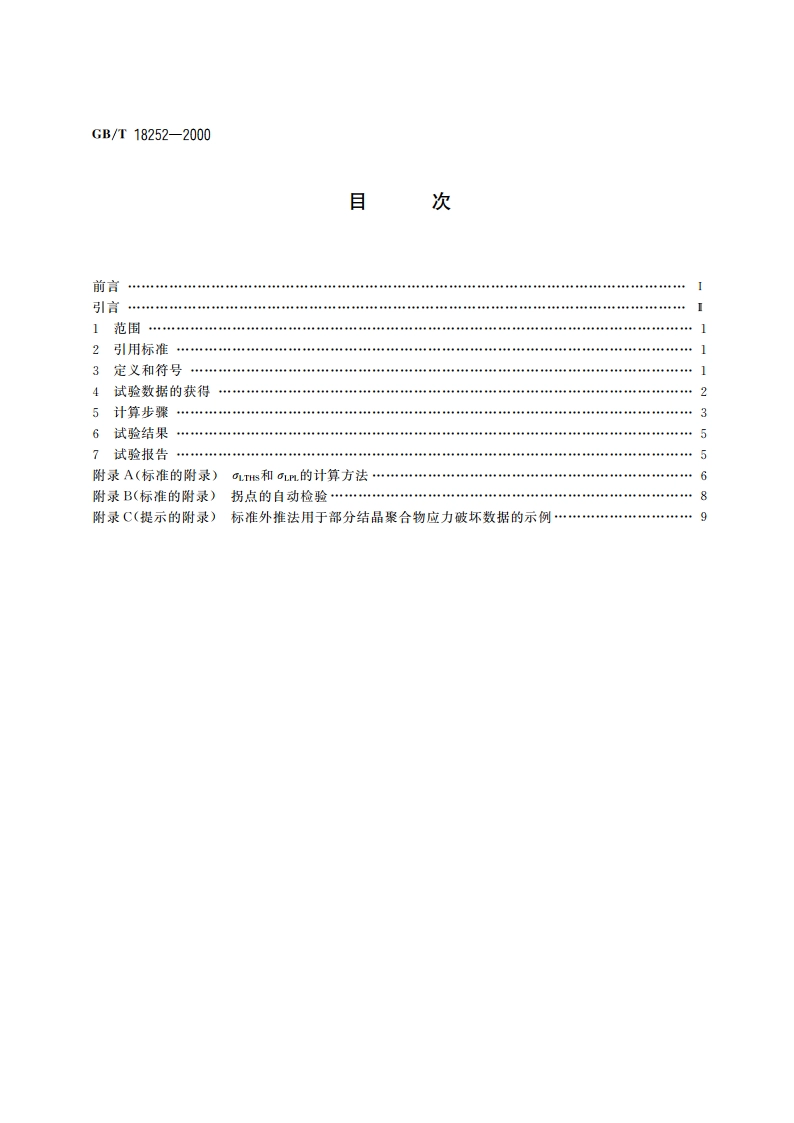

GB/T18252-2000引言塑料材料的力学破坏与温度、载荷大小和受载时间有关。塑料压力管的正确使用考虑到了温度(T)和管内内压介质在管壁内产生的静液压应力（）与管材破坏时间(：)的关系。一般说来，T升高或升高，都导致t减少。塑料压力管通常需要有几十年甚至100年的长期使用寿命。本标准用高温下管材在较短时间（仍需1年)的静液压应力破坏试验结果来外推几十年甚至100年使用时间下管材材料抵抗静液压应力的能力。管材的静液压应力破坏试验结果表现出明显的数据离散性，这使T、0,:间的关系带有统计性质。.可以选用合适的统计分布和概率来表述这一特点。本标准选用的统计分布是在同一T、0下，1og1呈正态分布。在此基础上，按以下顺序计算：1.多元线性回归，2.对1og1作新观察值预测，同时引入学生氏(,)分布及预测概率(c):3.用1og1新观察值预测公式作反方向运算求得与一定T,t和e相应的应力，即静液压强度。这一套计算方法称为标准外推法(standard extrapolation method,SEM)。附录A和附录B对SEM作了规定。附录C给出一个例子（引用自ISO/DIS9080:1997)。SEM建立了T、o、t、e四个变量之间的关系。最常见的应用是解决以下两个问题。1.在一定T、o、e下预测log1od的预测下限(lower prediction limit,LPL)。2.与一定T、t和e相应的应力，即静液压强度。这实际上是在T,4下，保证1og1是预测概率不低于e的预测下限时所应控制的应力上限。通常取c=0.975,相应的应力为m。om是管材制品许用应力、许用压力、压力等级和壁厚的设计基础。符号om始见于1S0/DIS9080:1997。先前的1SO文件中，使用符号oc来表示同一物理量。从数学上看，om的表述是正确的。由于国际贸易的需要，本标准中静液压强度ms和m的定义按其在1SO/DIS9080:1997中的定义直译给出（见3.7和3.8）。中华人民共和国国家标准塑料管道系统用外推法对热塑性塑料管材长期静液压强度的测定GB/T18252-2000Plastics piping and ducting systems-Determination of the long-term hydrostaticstrength of thermoplastics materials inpipe form by extrapolation1范围本标准规定了一种用统计外推法估计热塑性塑料管材的长期静液压强度的方法。该方法建立在管材形式的试样的静液压破坏试验数据测定基础上。本标准适用于在其适用温度下的各种热塑性塑料管材材料。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T6111一1985长期恒定内压下热塑性塑料管材耐破坏时间的测定方法（qv ISO/DP1167:1978)GB/T8806一1988塑料管材尺寸测量方法(eqv IS03126:1974)3定义和符号3.1本标准采用下列定义。3.1.1内压(p)internal pressure管内介质施加在单位面积上的力，单位：兆帕。3.1.2应力(o)stress内压在管壁内单位面积产生的指向环向（周向）的力，单位兆帕。用下列简化公式计算0：a=p(demcsin)2emin548881889389888048804(1)式中：p一内压，MPa:dm一管的平均外径，mm:cmim一管的最小壁厚，mm。3.1.3试验温度T,test temperature测定应力破坏数据所采用的温度，单位：度。3.1.4最高试验温度T.mx maximum test temperature测定应力破坏数据所采用的最高温度，单位：度。3.1.5使用温度T,service temperature国家质量技术监督局2000-11-21批准2001-05-01实施
