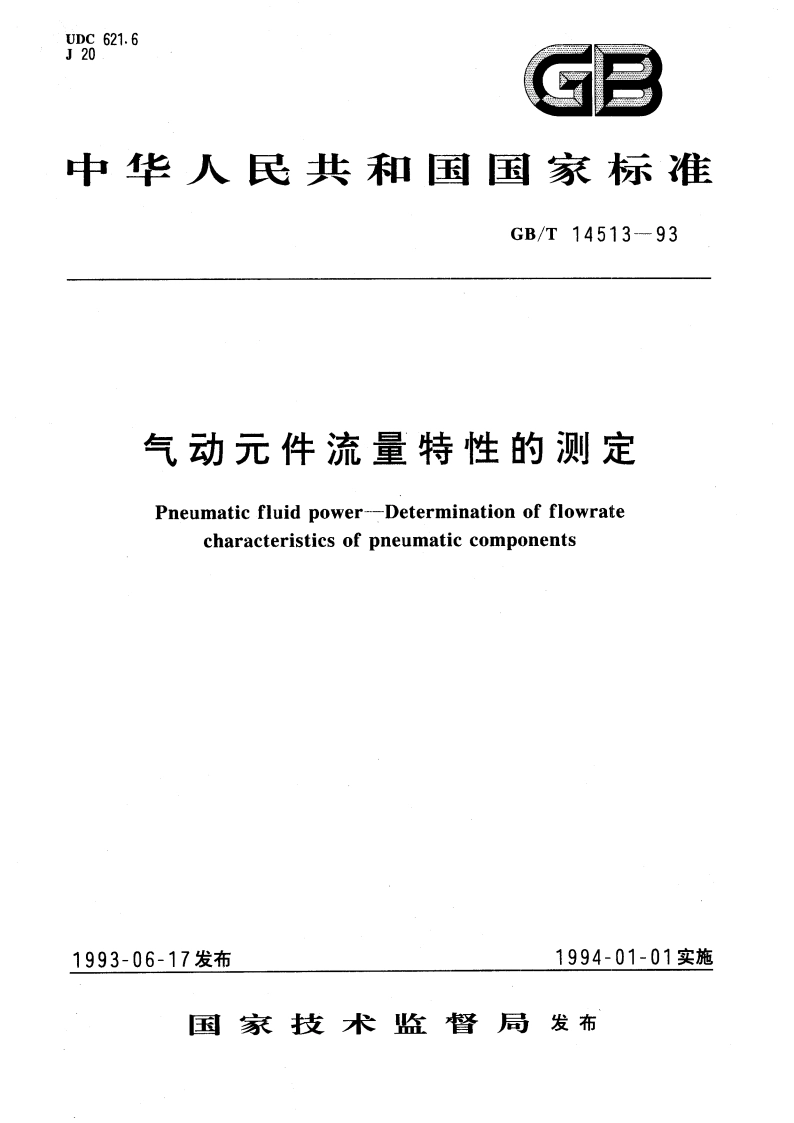

气动元件流量特性的测定 GBT 14513-1993.pdf

UDC621.6J20GB中华人民共和国国家标准GB/T14513-93气动元件流量特性的测定Pneumatic fluid power-Determination of flowratecharacteristics of pneumatic components1993-06-17发布1994-01-01实施国家技术监督局发布中华人民共和国国家标准GB/T14513-93气动元件流量特性的测定Pneumatic fluid power-Determination of flowratecharacteristics of pneumatic components1主题内容与适用范围本标准规定了气动元件流量特性的测定一串接声速排气法。本标准适用于以压缩空气为工作介质并在试验期间其内部流道保持不变的气动元件。例如方向控制阀、流量控制阀、快速排气阀和气动逻辑元件等。本标准不适用于与压缩空气进行能量交换的元件。例如气缸等。2引用标准GB786液压及气动图形符号GB2270不锈钢无缝钢管GB2346液压气动系统及元件一公称压力系列GB2351液压气动系统及元件一软管公称内径系列GB2878液压气动系统和元件一油（气）口连接螺纹尺寸3术语3.1总压stagnation pressure(p,)当气流速度被等嫡滞止为零时的压力。3.2总温stagnation temperature(T,)当气流速度被绝热滞止为零时的温度。3.3壅塞流动choke flow当元件上游总压比下游静压高到使元件内某处的流速等于该处声速时，流过元件的质量流量与上游总压成正比，而与下游静压无关的流动。3.4临界压力比critical pressure ratio(b)根据在亚声速流动下元件的流量特性曲线是四分之一椭圆的假设，由实测数据推算出的流动变成壅塞流动时，元件下游静压与上游总压之比。3.5声速流导sonic conductance(C)元件内处于墓塞流动时，通过元件的质量流量除以上游总压与标准状态下的密度的乘积，即C=qi/Ppi(当Ti=T。=293.15K)(1）3.6壅塞流动下的有效面积effective area under choke flow(S)元件内处于塞塞流动时，通过元件的质量流量乘以上游总温的开方，再除以0.0404倍的上游总压，即国家技术监督局1993-06-17批准1994-01-01实施
