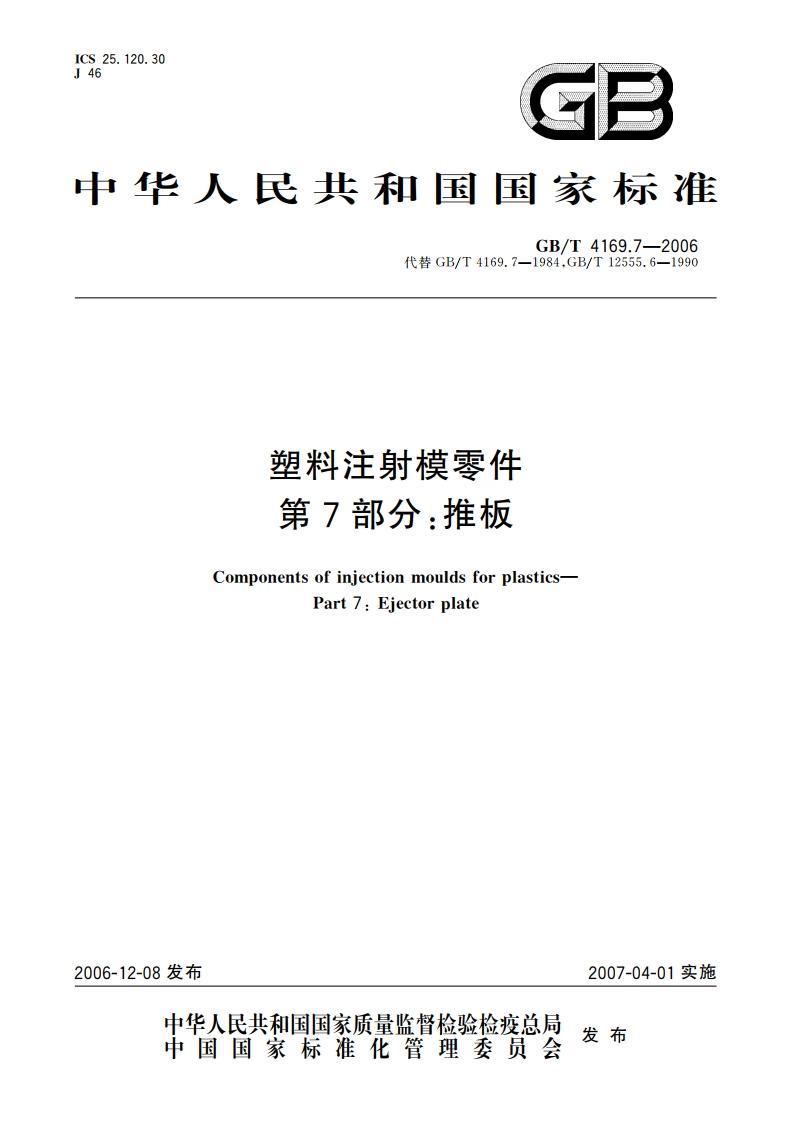

塑料注射模零件 第7部分：推板 GBT 4169.7-2006.pdf

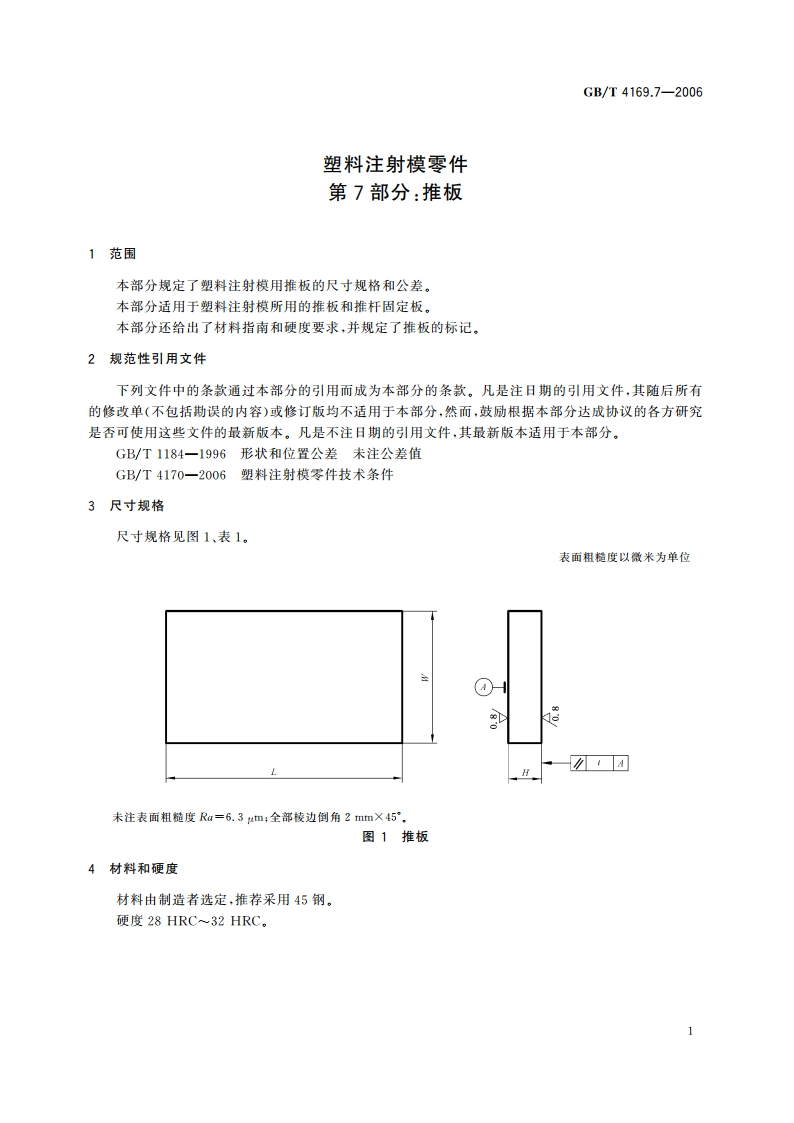

GB/T4169.7-2006塑料注射模零件第7部分：推板1范围本部分规定了塑料注射模用推板的尺寸规格和公差。本部分适用于塑料注射模所用的推板和推杆固定板。本部分还给出了材料指南和硬度要求，并规定了推板的标记。2规范性引用文件下列文件中的条款通过本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括恸误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T1184一1996形状和位置公差未注公差值GB/T4170一2006塑料注射模零件技术条件3尺寸规格尺寸规格见图1、表1。表面粗糙度以微米为单位4H未注表面粗糙度Ra=6.3m,全部棱边倒角2mm45”,图1推板4材料和硬度材料由制造者选定，推荐采用45钢。硬度28HRC32HRC,中华人民共和国国家标准塑料注射模零件第7部分：推板GB/T4169.7-2006中国标准出版社出版发行北京西城区复兴门外三里河北街16号邯玫编码：100045http:/电话：(010)51299090、685220062007年4月第一版书号：1550661-29103版权专有侵权必究GB/T4169.7-2006举报电话：(010)68522006
