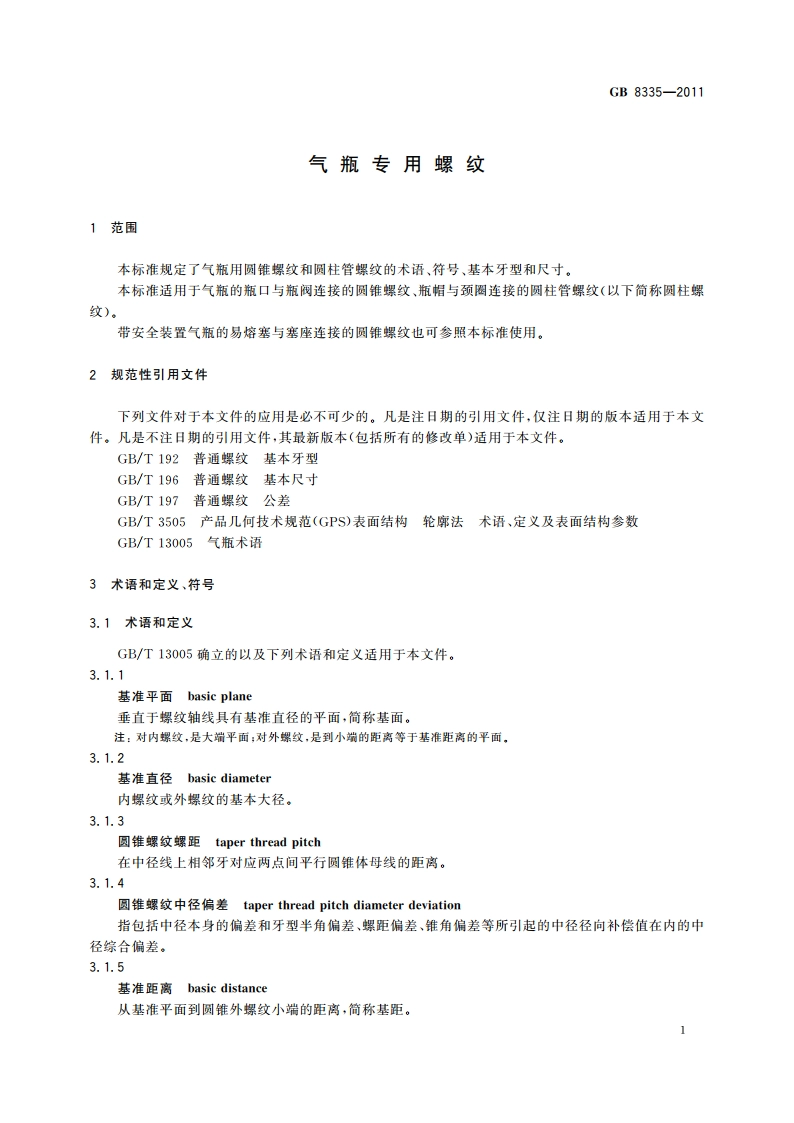

GB8335-2011气瓶专用螺纹1范围本标准规定了气瓶用圆锥螺纹和圆柱管摞纹的术语、符号、基本牙型和尺寸。本标准适用于气瓶的瓶口与瓶阀连接的圆锥螺纹、瓶帽与颈圈连接的圆柱管螺纹（以下简称圆柱螺纹)，带安全装置气瓶的易熔塞与塞座连接的圆锥螺纹也可参照本标准使用。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T192普通螺纹基本牙型GB/T196普通螺纹基本尺寸GB/T197普通螺纹公差GB/T3505产品几何技术规范(GPS)表面结构轮廓法术语、定义及表面结构参数GB/T13005气瓶术语3术语和定义、符号3.1术语和定义GB/T13005确立的以及下列术语和定义适用于本文件。3.1.1基准平面basic plane垂直于螺纹轴线具有基准直径的平面，简称基面。注：对内螺纹，是大端平面，对外螺纹，是到小端的距离等于基准距离的平面。3.1.2基准直径basic diameter内螺纹或外螺纹的基本大径。3.1.3圆锥螺纹螺距taper thread pitch在中径线上相邻牙对应两点间平行圆锥体母线的距离。3.1.4圆锥螺纹中径偏差taper thread pitch diameter deviation指包括中径本身的偷差和牙型半角偏差、螺距偏差、锥角偏差等所引起的中径径向补偿值在内的中径综合偏差。3.1.5基准距离basic distance从基准平面到圆锥外螺致小端的距离，简称基距。1
