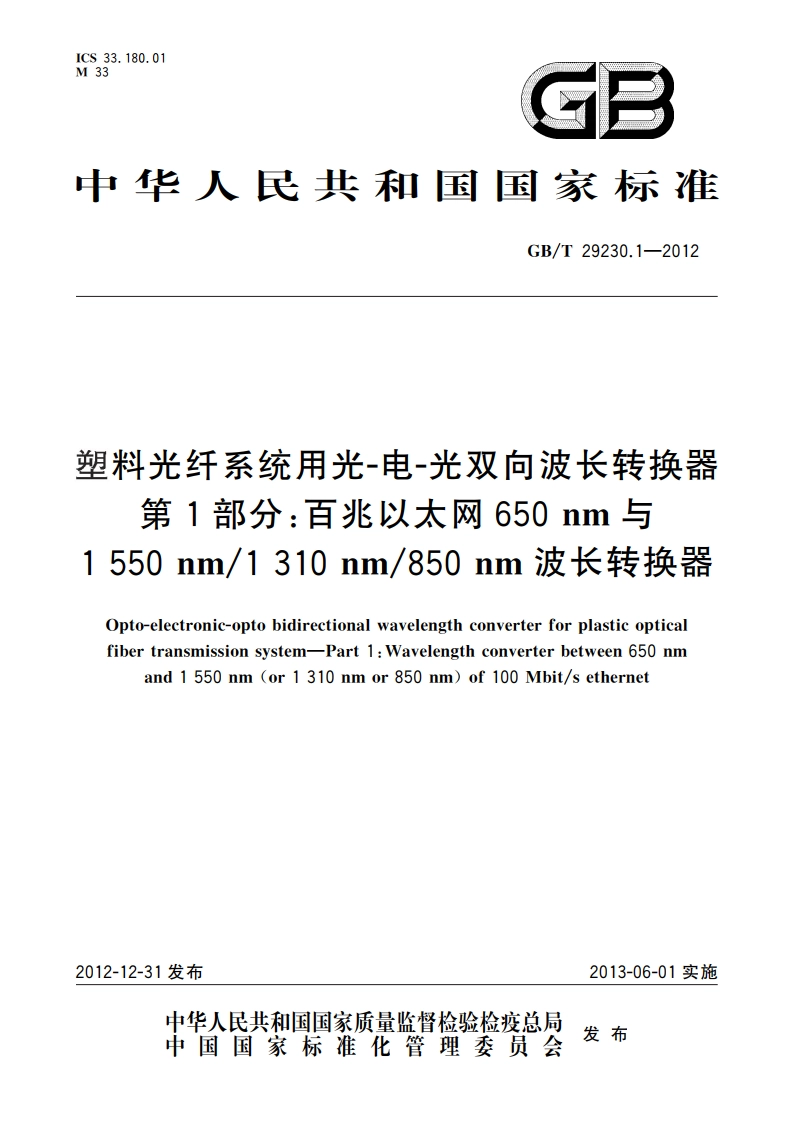

塑料光纤系统用光-电-光双向波长转换器 第1部分：百兆以太网650 nm与1 550 nm1 310 nm850 nm波长转换器 GBT 29230.1-2012.pdf

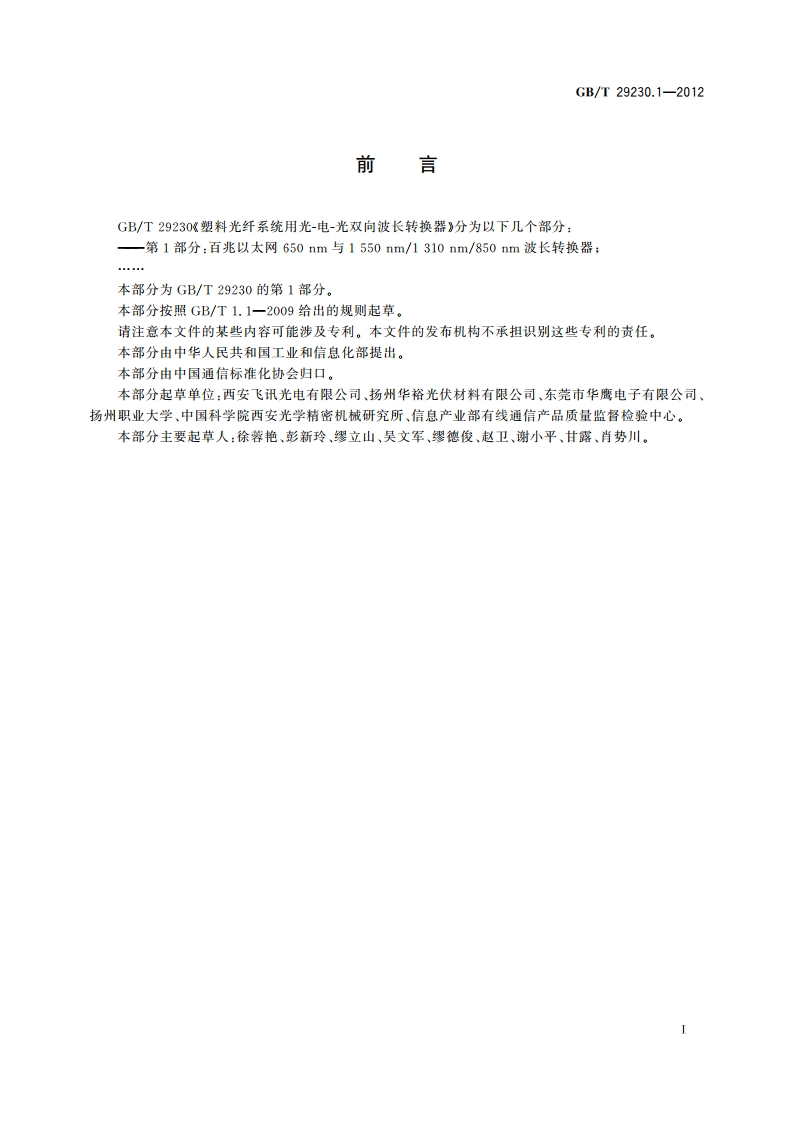

GB/T29230.1-2012前言GB/T29230%塑料光纤系统用光-电-光双向波长转换器分为以下几个部分：一第1部分：百兆以太网650nm与1550nm/1310nm/850nm波长转换器：asa本部分为GB/T29230的第1部分，本部分按照GB/T1,1一2009给出的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本部分由中华人民共和国工业和信息化部提出。本部分由中国通信标准化协会归口。本部分起草单位：西安飞讯光电有限公司、扬州华裕光伏材料有限公司、东莞市华鹰电子有限公司、扬州职业大学、中国科学院西安光学精密机械研究所、信息产业部有线通信产品质量监督检验中心。本部分主要起草人：徐蓉艳、彭新玲、缪立山、吴文军、缪德俊、赵卫、谢小平、甘露、肖势川。GB/T29230.1-20123.3中心波长central wavelength在发射光谱中，最高强度（或幅宽）的50%处两点的中心所对应的波长。3.4接收灵敏度receiver sensitivity在100Mbi/s速率以太网工作条件下，波长转换器丢帧率为零时，在光接收侧参考点(S点)所测得的最小平均接收光功率。3.5过载光功率overload在100bi/s速率以太网工作条件下，波长转换器丢帧率为零时，在光接收侧参考点(S点)所测得的最大平均接收光功常。3.6时延latency对于存储转发设备，是从输人帧的最后一个比特到达输入端口开始，至在输出端口上看到输出帧的第一个比特为止的时间间隔。对于比特转发设备，是从输人帧的第一个比特到达输入端口开始，至在输出端口上看到输出帧的第一个比特为止的时间间隔。3.7吞吐量throughput波长转换器在不丢帧情况下所能达到的最大传输速率。3.8丢帧率frame loss rate在稳态负载下，波长转换器所丢失顿数量占所发送帧数量的比率，通常用百分数表示。3.9光谱宽度spectral width基于不同的光源类型，光谱宽度有几种不同的定义：均方根谱宽(RMS)、一3dB谱宽(FWHM)和-20dB谱宽。3.9.1均方根谱宽root mean square spectral width在标准工作条件下，光谱包络分布用高斯函数P()来近似，若，m.、为均方根谱宽值，则其值可从式(1)得出。im.=()P()d/P(a)da0(1)式中：入一光源波长，单位为纳米(nm):入，一光源中心波长，单位为纳米(m)。3.9.2-3dB谱宽-3 dB spectral width半高全宽(FWHM)谱宽在标准工作条件下，主纵模峰值波长的幅度下降一半处光谱线两点间的波长间隔。3.9.3-20dB谱宽-20 dB spectral width在标准工作条件下，主纵模峰值波长的幅度下降20B处光谱线两点间的波长间隔。2
