塑料制品 薄膜和片材 抗粘连性的测定 GBT 39935-2021.pdf

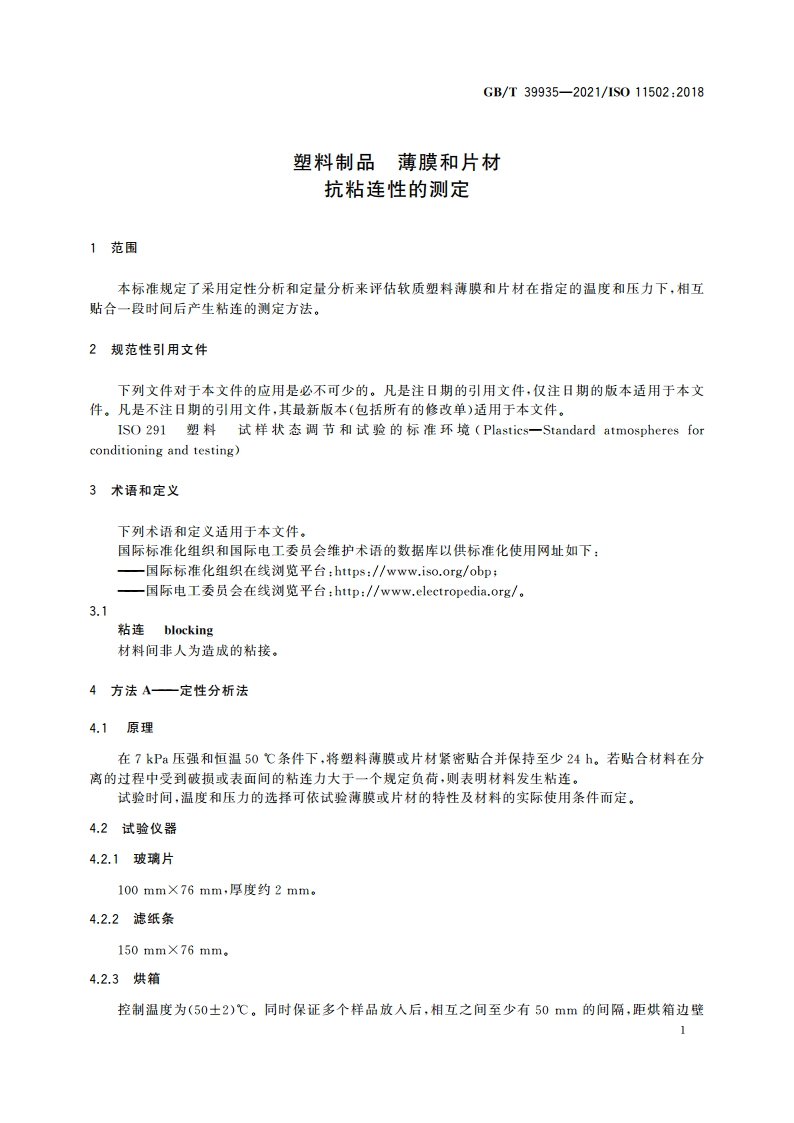

GB/T39935-2021/1S011502:201850mm以上。4.2.4负荷质量为5.4kg。4.2.5金属条横截面呈矩形，长度宽度为76mm15mm,重50g和100g各一块。4.2.6金属夹连臂长度约100mm。4.2.7双面胶带宽度约12.5mm。4.3试验样品4.3.1取样尺寸试样尺寸为150mm76mm。材料表面有印刷或装饰图案面为试验面，其反面则为背面。若材料无印刷或装饰图案，任选一面为试验面且试验时标明。4.3.2试样制备取六块试样。若样品包含多种印刷图案和花纹，试样裁取包含图案和花纹的所有特征。卷材样品试样裁取距边缘100mm以上，距起始端和尾端1m以上。在样品生产制造至少16h后试验。4.4试验步骤4.4.1试样、玻璃片和滤纸条按照1S0291进行状态调节24h。4.4.2将试样、滤纸及玻璃片按如下顺序放置：玻璃片/滤纸/试验面朝上的试样/试验面朝下的试样/滤纸/玻璃片。将上述试样组合全部沿其76mm边对齐（见图1）。共淮备三组试样，不包括两试样背面贴合和正反贴合的情况。4.4.3将试样组合放人烘箱，加载5.4kg的负荷以保证试样受到7kPa的均匀压强。在(50士2)条件下保持24。结束后卸下负荷，将试样组合从烘箱中取出并放置于标准大气环境下2h以上，但不超过24h。4.4.4从试样组合中取出每对试样，平置于水平桌面上。用双面胶将50g或100g的金属条粘在下层试样的自由端（见图2）。且在下层试样另一端用双面胶粘在水平面上。无印刷表面，用50g金属条。有印刷表面，用100g金属条。凹陷处或夹层里有印刷片材，同无印刷表面一样处理。用金属夹夹住试样的自由端，并确保夹住整个试样的宽度。用手以(25土2.5)mm/s的均匀速度提起金属夹直到试样完全被分离。记录金属条是否从水平面上被提起。观察试样表面是否出现明显可见的裂纹。4.4.5如果在试样分离过程中，金属条从水平面被提起或者试样表面出现破损，则说明该材料发生粘连。
