气体中微量氧的测定 电化学法 GBT 6285-2016.pdf

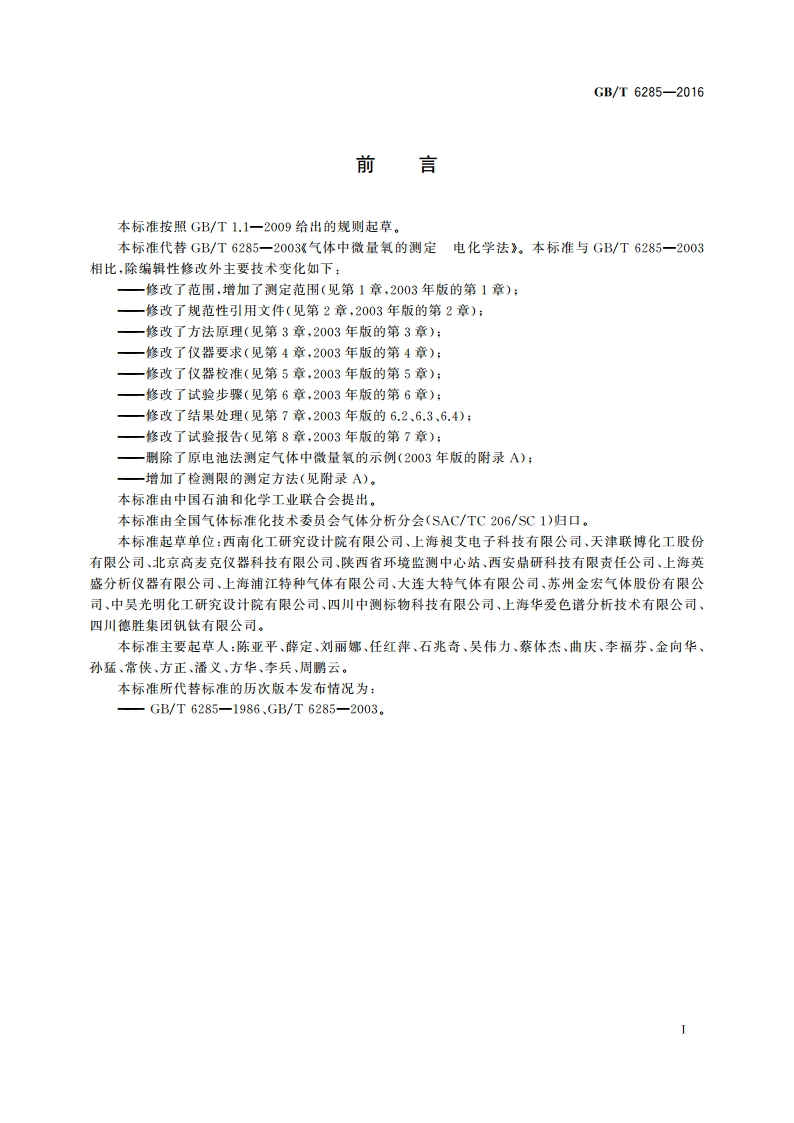

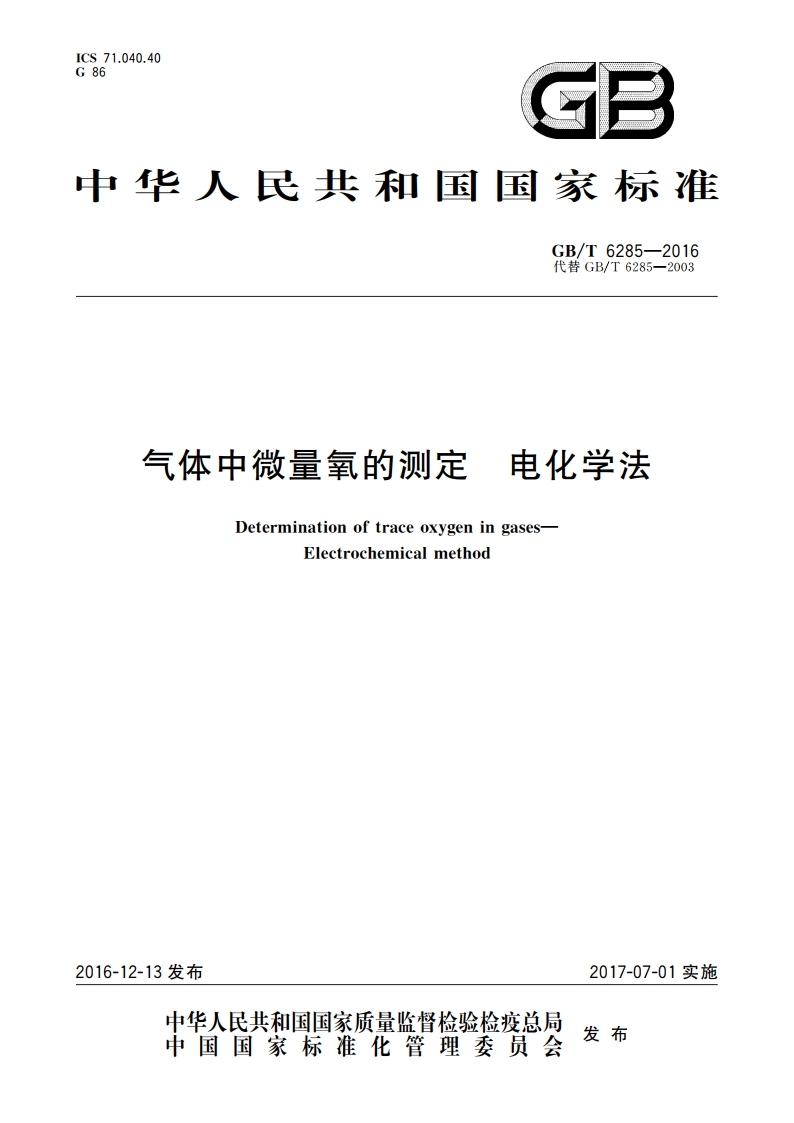

1CS71.040.40G86B中华人民共和国国家标准GB/T6285-2016代替GB/T6285一2003气体中微量氧的测定，电化学法Determination of trace oxygen in gases-Electrochemical method2016-12-13发布2017-07-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布GB/T6285-2016前言本标准按照GB/T1.1一2009给出的规则起草。本标准代替GB/T6285一2003气体中微量氧的测定电化学法。本标准与GB/T6285一2003相比，除编辑性修改外主要技术变化如下：一修改了范围，增加了测定范围（见第1章，2003年版的第1章）：一修改了规范性引用文件（见第2章，2003年版的第2章）：修改了方法原理（见第3章，2003年版的第3章）；修改了仪器要求（见第4章，2003年版的第4章）：修改了仪器校准（见第5章，2003年版的第5章）：一修改了试验步骤（见第6章，2003年版的第6章）：一修改了结果处理（见第7章，2003年版的6.2、6.3、6.4）：一修改了试验报告（见第8章，2003年版的第7章）：明除了原电池法测定气体中微量氧的示例(2003年版的附录A):一增加了检测限的测定方法（见附录A)。本标准由中国石油和化学工业联合会提出。本标准由全国气体标准化技术委员会气体分析分会(SAC/TC206/SC1)归口。本标准起草单位：西南化工研究设计院有限公司、上海昶艾电子科技有限公司、天津联博化工股份有限公司、北京高麦克仪器科技有限公司、陕西省环境监测中心站、西安鼎研科技有限责任公司、上海英盛分析仪器有限公司、上海浦江特种气体有限公司、大连大特气体有限公司、苏州金宏气体股份有限公司、中吴光明化工研究设计院有限公司、四川中测标物科技有限公司、上海华爱色谱分析技术有限公司、四川德胜集团钒钛有限公司。本标准主要起草人：陈亚平、葬定、刘丽娜、任红萍、石兆奇、吴伟力、蔡体杰、曲庆、李福芬、金向华、孙猛、常侠、方正、潘义、方华、李兵、周谢云。本标准所代替标准的历次版本发布情况为：-GB/T6285-1986、GB/T6285-2003GB/T6285-20163.4氧化错浓差电池法氧化锆浓差电池法采用的传感器系由氧化锆固休电解质及其内外两测的P:电极（参比电极和测量电极)构成的化学电池，其核心构件是氧化错固体电解质，它在高温下(650以上)是氧离子的良好导体。当电池内外两侧的氧气含量不同时，两电极间即产生电动势构成氧浓差电池。电动势与氧含量的关系符合能斯特方程。该类仪器不适用于还原性气体中微量氧含量的测定。3.5离子流法离子流法采用的传感器系由固体电解质氧化锆及其两侧的铂电极（阴极和阳极）构成的化学电池。在一定温度下，向电极两侧施加一定电压，氧分子在阴极获得电子形成氧离子，通过氧化锆的空位迁移到阳极形成离子电流。离子电流与氧的含量成正比。该类仪器适用于惰性气体中微量氧含量的测定，不适用于还原性及酸性气体中微量氧含量的测定。3.6原电池法原电池法采用的传感器系由惰性金属电极（阴极）、铅电极（阳极）和电解液构成的化学电池。气体样品直接进入电池。电池反应产生的电流即原电池输出信号大小与样气中的氧含量成正比。该类仪器的电解液有酸性和碱性两种，碱性电解液不适用于酸性气休的微量氧含量测定，酸性电解液不适用于碱性气体中微量氧含量的测定。4仪器4.1根据被测气体的种类和待测氧含量范围，选择相适应的测氧仪器。4.2仪器的检测限应与待测氧含量相适应。4.3仪器检测限的测定方法参见附录A。4.4在仪器的测量量程内，仪器的响应与氧含量之间应有确定的函数关系。4.5仪器应与环境防护（防火、防爆等）要求相适应。4.6仪器以氧含量（体积分数）标度。5校准5.1应定期对仪器进行校准。5.2当出现以下任何一种情况时，应对仪器进行校准：一更换、维修传感器或传感器的膜、电极、电解液等关键元件后：一误通入超过测量量程的氧含量的气体后：一仪器变换使用地点：一对仪器响应值有任何怀疑时：一停机（停止通气和电）后重新开机时：一环境温度变化超过10时：一仪器使用说明书中的特别规定等。5.3应按以下校准方法对仪器进行校准：a)校准用标准样品按照GB/T5274、GB/T5275.11制备。稀释气：应与被测气体相同或其他适宜的气体。2
