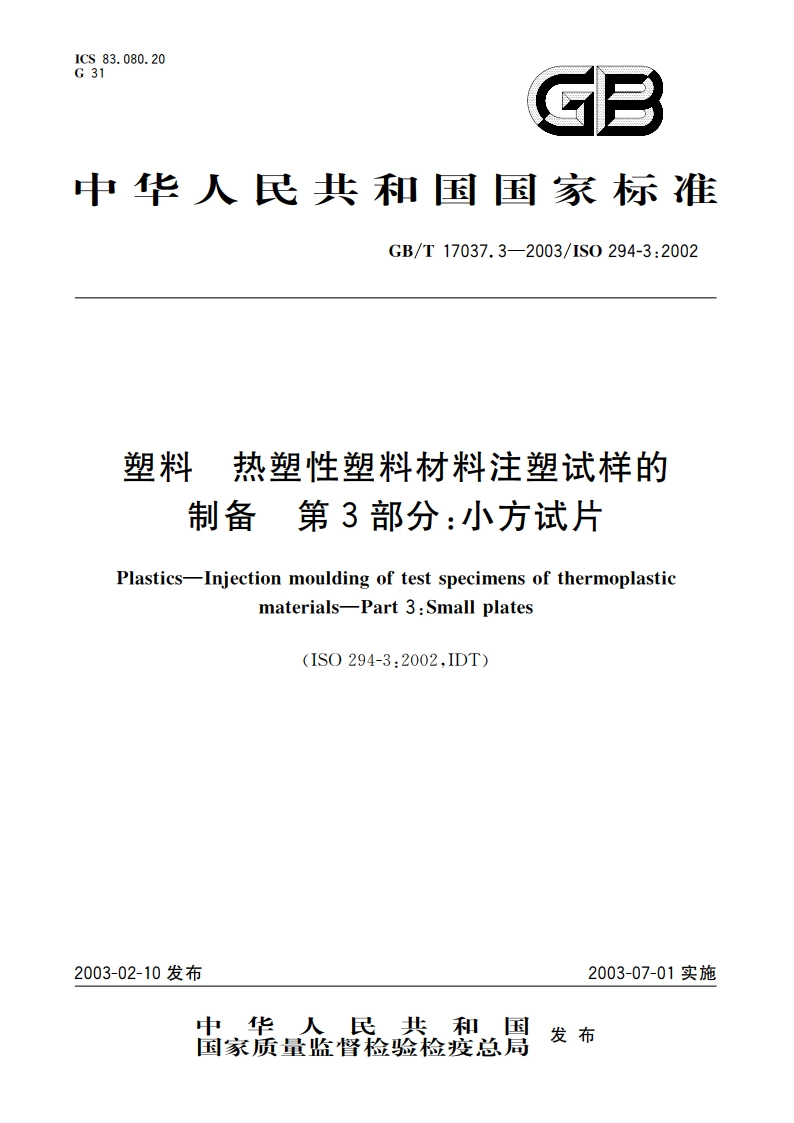

塑料 热塑性塑料材料注塑试样的制备 第3部分：小方试片 GBT 17037.3-2003.pdf

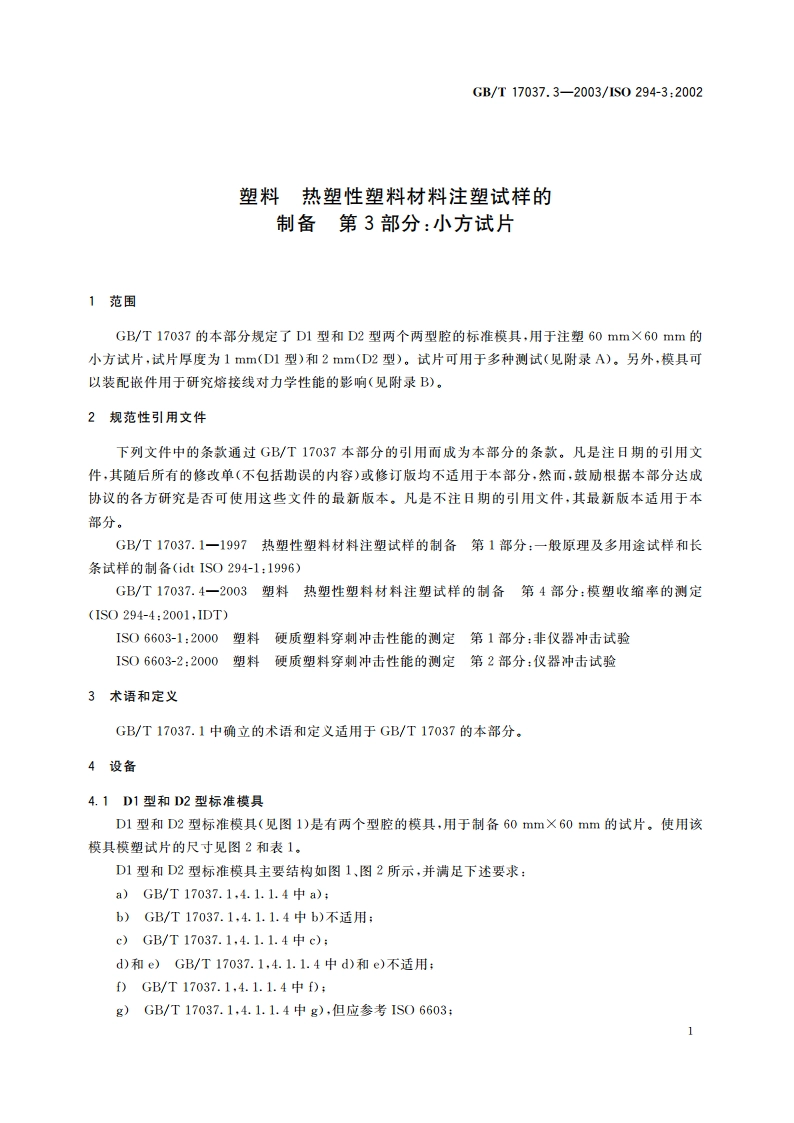

GB/T17037.3-2003/1S0294-3:2002塑料热塑性塑料材料注塑试样的制备第3部分：小方试片1范围GB/T17037的本部分规定了D1型和D2型两个两型腔的标准模其，用于注塑60mm60mm的小方试片，试片厚度为1mm(D1型)和2mm(D2型)。试片可用于多种测试（见附录A)。另外，模具可以装配嵌件用于研究熔接线对力学性能的影响（见附录B)。2规范性引用文件下列文件中的条款通过GB/T17037本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T17037.1一1997热塑性塑料材料注塑试样的制备第1部分：一般原理及多用途试样和长条试样的制备(idt IS0294-1:1996)GB/T17037.4一2003塑料热塑性塑料材料注塑试样的制备第4部分：摸塑收缩节的则定(1S0294-4:2001,IDT)IS06603-1:2000塑料硬质塑料穿刺冲击性能的测定第1部分：非仪器冲击试验IS066032:2000塑料硬质塑料穿刺冲击性能的测定第2部分：仪器冲击试验3术语和定义GB/T17037.1中确立的术语和定义适用于GB/T17037的本部分。4设备4.1D1型和D2型标准模具D1型和D2型标准模具（见图1）是有两个型腔的摸具，用于制备60mm60mm的试片。使用该模具模塑试片的尺寸见图2和表1。D1型和D2型标准模具主要结构如图1、图2所示，并满足下述要求：a)GB/T17037.1,4.1.1.4中a):b)GB/T17037.1,4.1.1.4中b)不适用：c)GB/T17037.1,4.1.1.4中c):d)和e)GB/T17037.1,4.1.1.4中d)和e)不适用：fDGB/T17037.1,4.1.1.4中f):g)GB/T17037.1,4.1.1.4中g),但应参考1S06603:
