林业机械 便携式油锯 被动式锯链制动器性能要求及测试方法 GBT 20456-2012.pdf

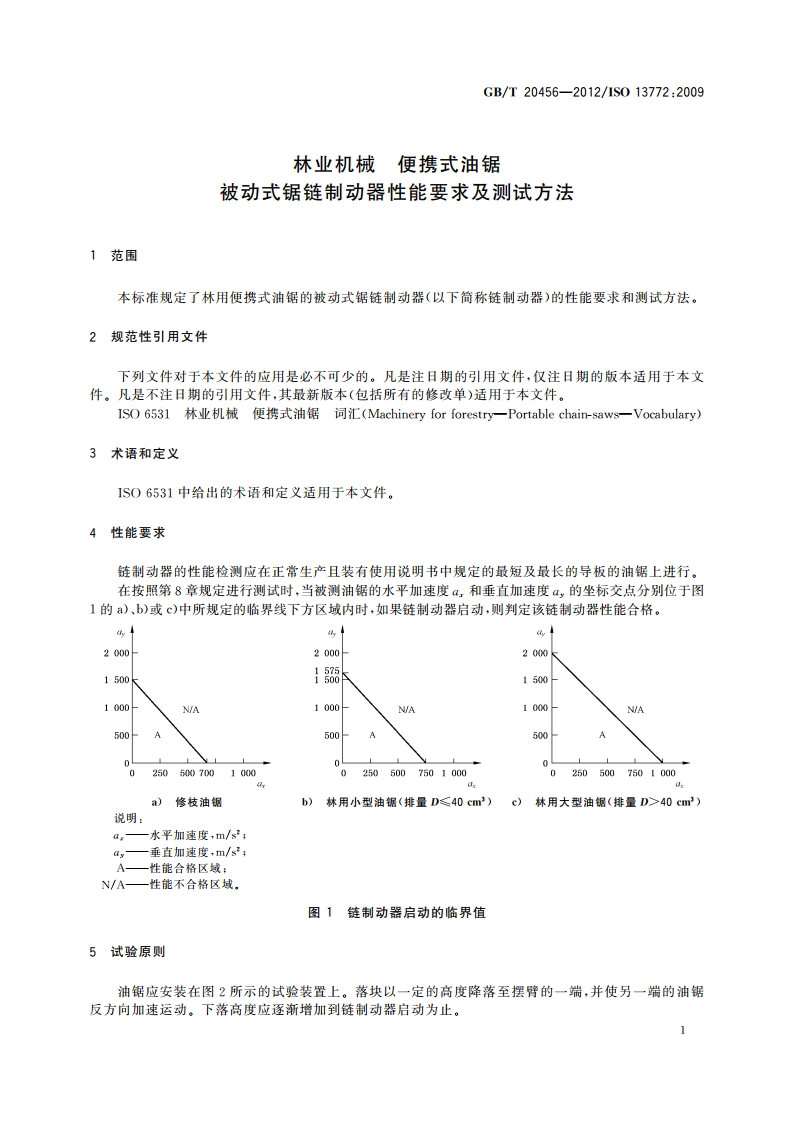

GB/T20456-2012/1S013772:2009林业机械便携式油锯被动式锯链制动器性能要求及测试方法1范围本标准规定了林用便携式油锯的被动式据链制动器（以下简称链制动器）的性能要求和测试方法。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。ISO6531林业机械便携式油锯词汇(Machinery for forestry一Portable chain-saws一Vocabulary)3术语和定义1S06531中给出的术语和定义适用于本文件。4性能要求链制动器的性能检测应在正常生产且装有使用说明书中规定的最短及最长的导板的油锯上进行。在按照第8章规定进行测试时，当被测油锯的水平加速度a,和垂直加速度a,的坐标交点分别位于图1的)、b)或)中所规定的临界线下方区域内时，如果链制动器启动，则判定该链制动器性能合格。41200020002000157515001500A15001000N/A1000-N/A1000PN/A500F500FA500F0400025050070010000250500750100002505007501000a)修枝油锯b)林用小型油锯（非量D40cm3)c)林用大型油据（排量D40cm3)说明：a,一水平加速度，m/s2;a,一垂直加速度，m/s,A一性能合格区域：N/A一性能不合格区域.图1链制动器启动的临界值5试验原则油锯应安装在图2所示的试验装置上。落块以一定的高度降落至摆臂的一端，并使另一端的油锯反方向加速运动。下落高度应逐渐增加到链制动器启动为止。
