陶瓷釉料性能测试方法 第1部分：高温流动性测试 熔流法 GBT 23460.1-2009.pdf

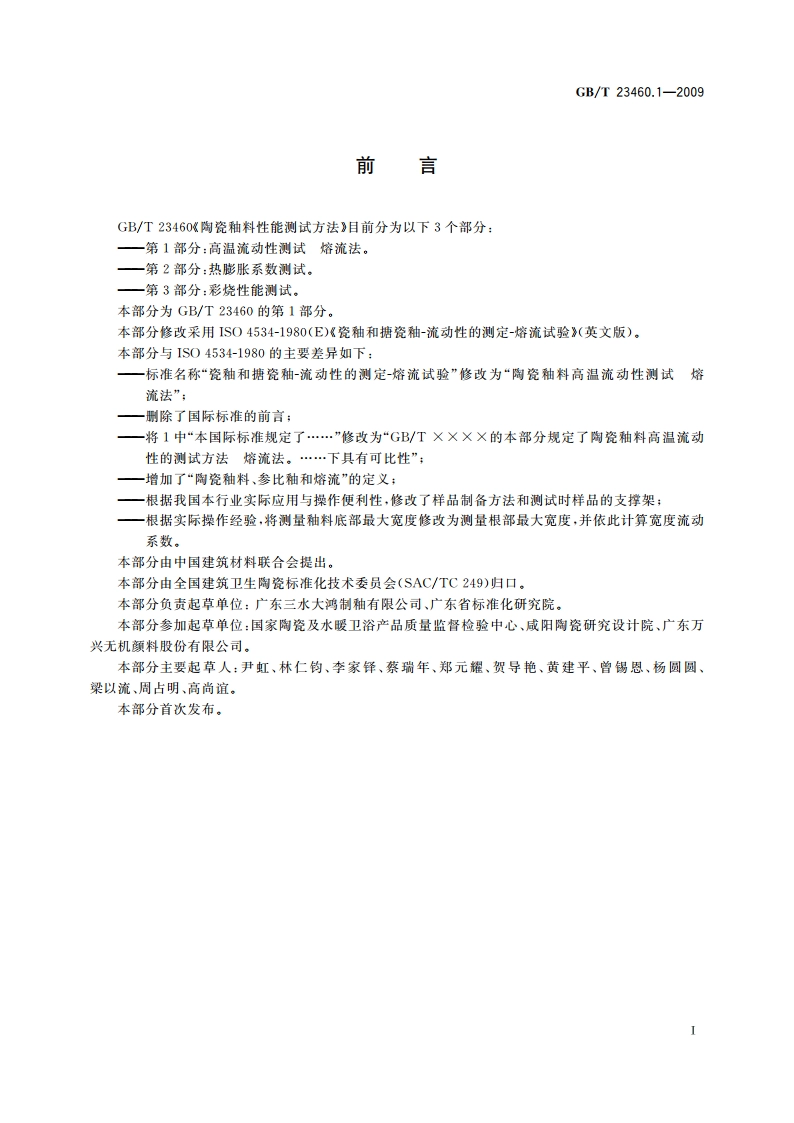

GB/T23460.1-2009陶瓷釉料性能测试方法第1部分：高温流动性测试熔流法1范围GB/T23460的本部分规定了陶瓷袖料高温流动性测试方法熔流法。本部分适用于建筑卫生陶瓷及日用陶瓷袖料高温流动性的测试。本部分是一个相对的方法，依据本部分所得的试验结果，只有在试验袖与参比袖各项条件相同的情况下测试才具有可比性，2术语和定义下列术语和定义适用于GB/T23460的本部分。2.1陶瓷釉料ceramic glaze经加工精制后，施在坯体表面经熔融后形成玻璃层或玻璃与品体混合层的起遮盖或装饰作用的物料。2.2参比釉reference glaze经过相关方认可且与试验釉使用性质和熔融温度范围都相近的陶瓷釉料，具体根据试验目的来确定。2.3熔流fusion flow袖料在熔融过程中的粘性流动。3设备、仪器及材料3.1球磨罐，球磨机，电子称，标准筛。3.2钢环：高15mm,内径15mm,3.3素坯：尺寸不小于100mm100mm,在试验温度下不变形。3.4烘箱：有热风循环，最高温度300C。3.5箱式电炉：最高使用温度不低于1300。3.6倾斜45耐火材料支架（见图1）：其a面和b面的尺寸不小于100mm100mm,需耐1400C高温不变形。
