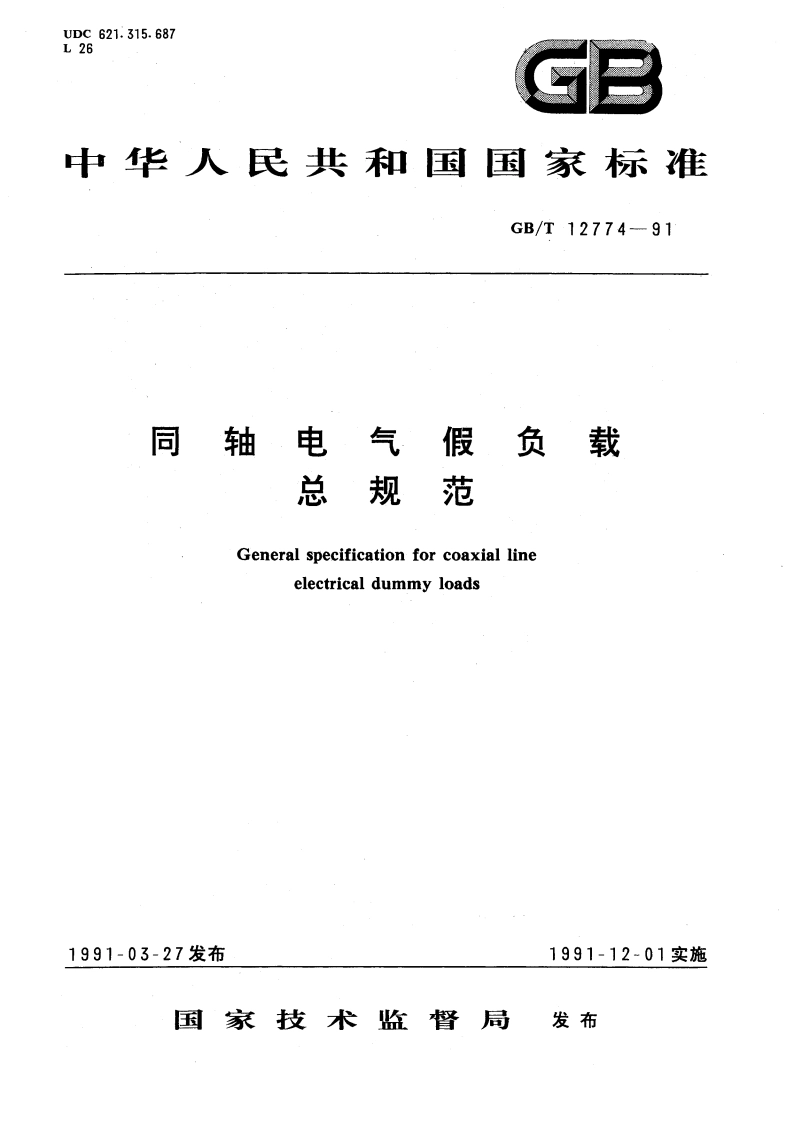

同轴电气假负载总规范 GBT 12774-1991.pdf

GB/T12774-91应无机械损伤。3.9电压驻波比当按照第4.7.6条的规定对假负载进行试验时，其电压驻波比应不超过规定值（见3.1）.3.10温度变化当按照第4.7.7条的规定进行温度变化试验后，假负载应无机械损伤，且电压驻波比应不超过规定值（见3.1）。3.11振动当按照第4,7.8条的规定进行振动试验后，假负载应无机械损伤，且电压驻波比应不超过规定值(见3.1)。3.12冲击当按第47.9条的规定进行冲击试验后，假负载应无机械损伤，且电压驻波比应不超过规定值（见3.1)。3.13交变湿热当按照第4.7.10条的规定进行交变湿热试验后，假负载应无机械损伤，且电压驻波比应不超过规定值（见3.1）。3.14低气压（当规定时）当按照第4.7.11条的规定进行低气压试验后，假负载的电压驻波比应不超过规定值（见3.1）。3.15盐雾（当规定时）当按照第4.7.12条的规定进行盐雾试验后，假负载应无机械损伤，且电压驻波比应不超过规定值(见3.1).3.16功率耗散当按照第4,7.13条的规定进行功率耗散试验后，假负载应无机械损伤，且电压驻波比应不超过规定值（见3.1）。对于液体冷却的假负载，其外表面的温升应不超过环境温度12。3.17耐久性当按照第4.7.14条的规定进行耐久性试验后，非筛选的假负载应无机械损伤，且电压驻波比应不超过规定值（见3.1）。对于液体冷却的假负载，其外部的水温应不超过规定值（见3.1）。3.18过载（当规定时）当按照第4,7.15条的规定进行过载试验后，假负载应无机械损伤，且电压驻波比应不超过规定值(见3.1).3.19密封性（当规定时）在按照第4.7.16条的规定进行密封试验期间内，当采用连续气泡逸出法检测时，应无漏气而使内部气压降低现象。3.20标志每个假负载均应进行标志，标上产品型号和制造厂商标（或名称），标志应在假负载的使用寿命期间内清晰而不消失。当地方允许时应标上出厂批号。3.21加工质量假负载的加工和处理的质量应均匀一致。假负载的壳体应无毛刺、模印、深划痕，以及应无其它影响寿命、使用和外观的缺陷。4质量保证规定41检验的职责若在合同上无另外规定，制造厂有责任履行本标准规定的全部检验要求。上级机关和主管部门有权进行本标准规定的任何检验，其中包括对产品的检验和对测量设备精度的检验，以便确保产品符合规定GB/T12774-91要求。4.1.1试验设备和检验工具制造厂应持有足够精度、质量和数量的试验设备和检验工具，以便能够进行本标准规定的检验。制造厂应建立和健全控制测量设备精度的校准制度。4.2检验的分类本标准规定的检验分类如下：a.材料检验（见1.3）；b.鉴定试验（见4.5）：c.质量一致性检验（见4.6）.4.3材料检验材料检验以核对有关证明资料或合格证来代替，以便在假负载制造之前证明材料是符合相应要求的（见3.3至3.3.2）4.4检验条件若本标准无另外规定，所有检验应在GB2421中规定的正常的试验大气条件下进行。4.5鉴定检验鉴定检验应在上级机关或主管部门认可的试验站（室）里进行，鉴定检验的样本单位，应是要在以后生产中所使用的材料、设备和工艺生产出来的产品。4.5.1样本大小每种要鉴定的假负载，应抽取4个样本单位进行鉴定检验。若某一型号的假负载获得鉴定合格资格，则可以构成与其结构形式相同，材料和制造工艺相同的其它型号的假负载也获得鉴定合格资格（即获得一组的鉴定合格资格)。4.5.2检验程序鉴定检验应由表1规定的检查和试验项目组成，并应按表1中所示的顺序进行。表1鉴定检验检验项目要求条款试验方法条款外观机械及重量检验3.1,3.3至3.4.7,3.20和3.214.7.1略合力和分离力”3.54.7.2连接机构的耐力矩”3.64.7.3连接器的耐久性”374.7.4电压驻波比3.94.7.6温度变化3.104.7.7振动3.114.7.8冲击3.124.7.9交变湿热3.134.7.10低气压”3.144.7.11盐雾D3.154.7.12功率耗散3.164.7.13耐久性3.174.7.14过载”3.184.7.15密封性”3.194.7.16注：1)当规定时（见3.1）4.5.3失效数鉴定检验不允许失效，若有一个或一个以上的失效，应是拒绝鉴定批准的原因。样本单位的失效判
