陶瓷砖试验方法 第5部分：用恢复系数确定砖的抗冲击性 GBT 3810.5-2006.pdf

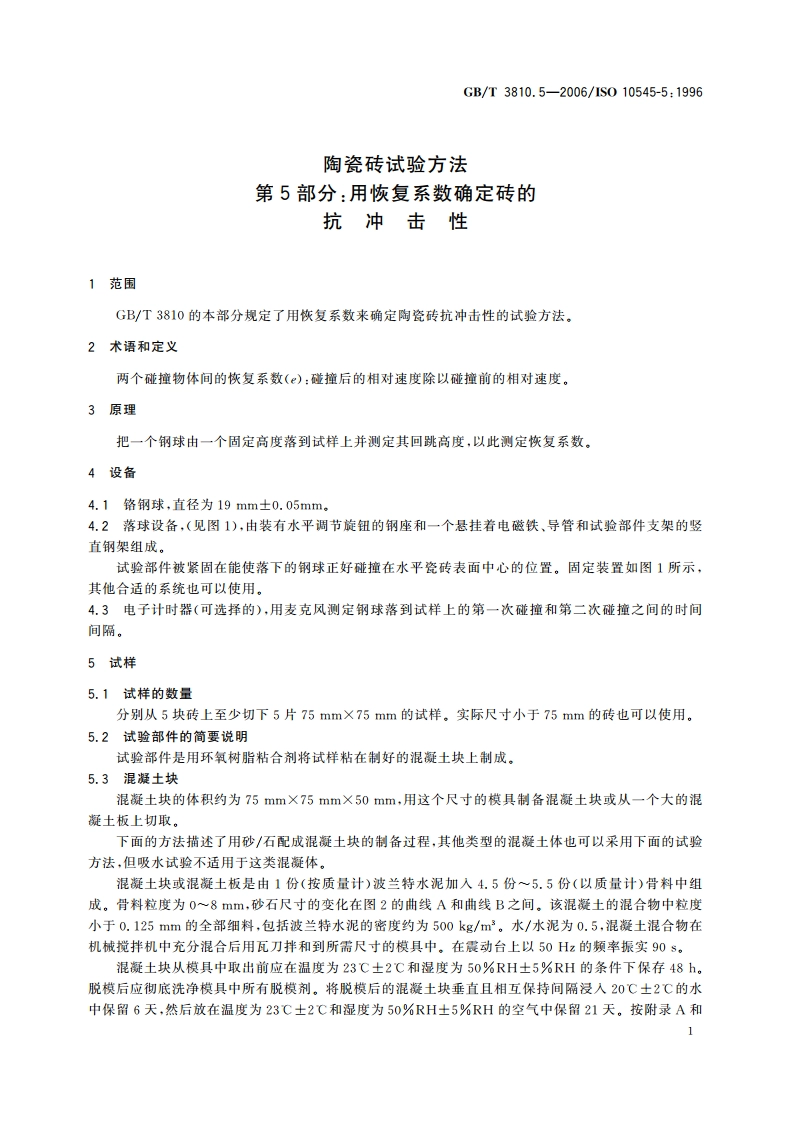

GB/T3810.5-2006/1S010545-5:1996陶瓷砖试验方法第5部分：用恢复系数确定砖的抗冲击性1范围GB/T3810的本部分规定了用恢复系数来确定陶瓷砖抗冲击性的试验方法。2术语和定义两个碰撞物休间的恢复系数()：碰撞后的相对速度除以碰撞前的相对速度。3原理把一个钢球由一个固定高度落到试样上并测定其回跳高度，以此测定恢复系数。4设备4.1铬钢球，直径为19mm士0.05mm.4.2落球设备，（见图1），由装有水平调节旋钮的钢座和一个悬挂着电磁铁、导管和试验部件支架的竖直钢架组成。试验部件被紧固在能使落下的钢球正好碰撞在水平瓷砖表面中心的位置。固定装置如图1所示，其他合适的系统也可以使用。4.3电子计时器（可选择的），用麦克风测定钢球落到试样上的第一次碰撞和第二次碰撞之间的时间间隔。5试样5.1试样的数量分别从5块砖上至少切下5片75mm75mm的试样。实际尺寸小于75mm的砖也可以使用。5.2试验部件的简要说明试验部件是用环氧树脂粘合剂将试样粘在制好的泥凝土块上制成，5.3混凝土块混凝土块的体积约为75mm75mm50mm,用这个尺寸的模具制备混凝土块或从一个大的混凝土板上切取。下面的方法描述了用砂/石配成混凝土块的制备过程，其他类型的混凝土体也可以采用下面的试验方法，但吸水试险不适用于这类混凝体。混凝土块或混凝土板是由1份（按质量计）波兰特水泥加人4,5份一5,5份（以质量计）骨料中组成。骨料粒度为08mm,砂石尺寸的变化在图2的曲线A和曲线B之间。该混凝土的混合物中粒度小于0.125mm的全部细料，包括波兰特水泥的密度约为500kg/m3。水/水泥为0.5，混凝土混合物在机械搅拌机中充分混合后用瓦刀拌和到所需尺寸的模具中。在震动台上以50Hz的频率振实90s。混凝土块从模具中取出前应在温度为23C土2C和湿度为50%RH士5%RH的条件下保存48h。脱模后应彻底洗净模具中所有脱模剂。将脱模后的混凝土块垂直且相互保持间隔浸人20土2的水中保留6天，然后放在温度为23C士2C和湿度为50%RH士5%RH的空气中保留21天。按附录A和1
