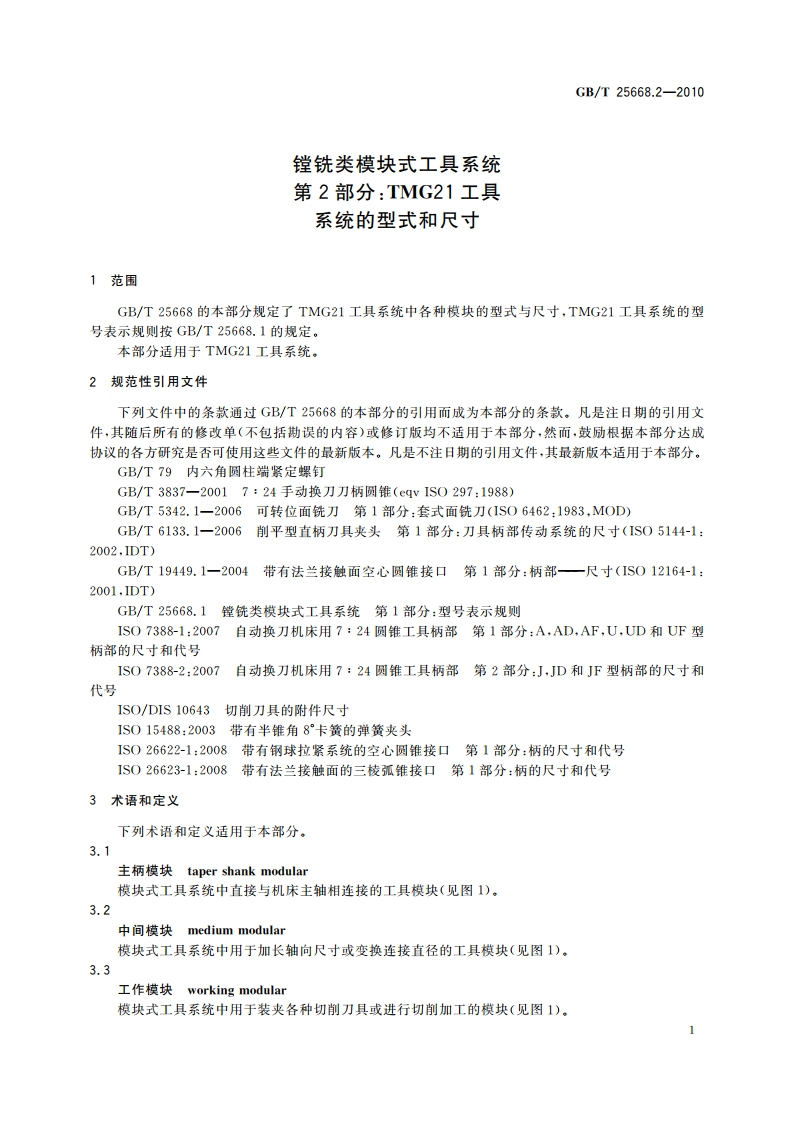

GB/T25668.2-2010镗铣类模块式工具系统第2部分：TMG21工具系统的型式和尺寸1范围GB/T25668的本部分规定了TMG21工具系统中各种模块的型式与尺寸，TMG21工具系统的型号表示规则按GB/T25668.1的规定。本部分适用于TMG21工具系统，2规范性引用文件下列文件中的条款通过GB/T25668的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T79内六角圆柱端紧定螺钉GB/T3837一20017：24手动换刀刀柄圆雏(eqv IS0297:1988)GB/T5342.1一2006可转位面铣刀第1部分：套式面酰刀(IS06462:1983,MOD)GB/T6133.1一2006削平型直柄刀具夹头第1部分：刀具柄部传动系统的尺寸(1S05144-1:2002,1DT)GB/T19449.1一2004带有法兰接触面空心例锥接口第1部分：柄部一尺寸(1S012164-1:2001,1DT)GB/T25668.1镗铣类模块式工具系统第1部分：型号表示规则ISO7388-1:2007自动换刀机床用7：24圆锥工具柄部第1部分：A,AD,AF,U,UD和UF型柄部的尺寸和代号1SO7388-2:2007自动换刀机床用7：24圆锥工具柄部第2部分：J,JD和JF型柄部的尺寸和代号1SO/DIS10643切削刀具的附件尺寸1S015488:2003带有半维角8卡簧的弹簧夹头1S026622-1:2008带有钢球拉紧系统的空心圆锥接口第1部分：柄的尺寸和代号1S026623-1:2008带有法兰接触面的三棱弧锥接口第1部分：柄的尺寸和代号3术语和定义下列术语和定义适用于本部分。3.1主柄模块taper shank modular模块式工具系统中直接与机床主轴相连接的工具模块（见图1）。3.2中间模块medium modular模块式工具系统中用于加长轴向尺寸或变换连接直径的工具摸块（见图1）。3.3工作模块working modular模块式工具系统中用于装夹各种切削刀具或进行切削加工的模块（见图1）。
