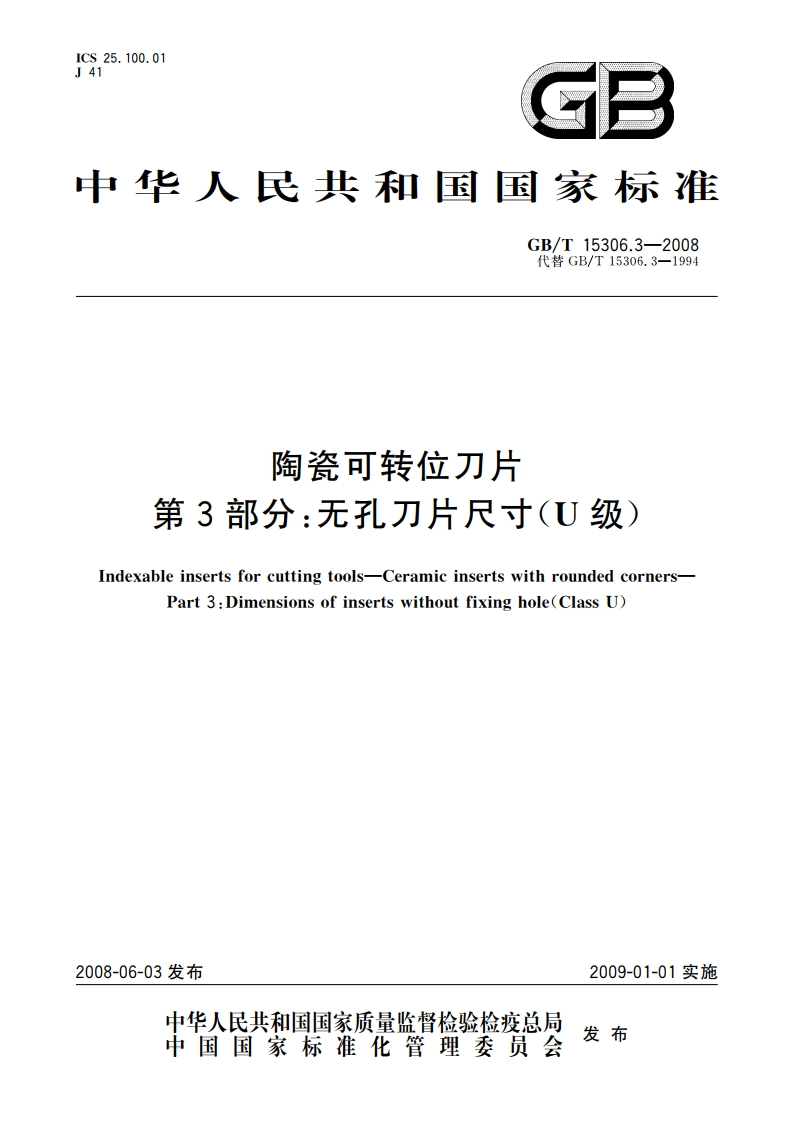

陶瓷可转位刀片 第3部分：无孔刀片尺寸(U级) GBT 15306.3-2008.pdf

GB/T15306.3-20085.2附加信息倒棱切削刃T、S、K或P的尺可寸，可在制造厂的产品样本中予以规定，作为附加符号放在表示切削刃截面形状的字母符号后面。如规定这种附加信息，其附加符号应由5位数字符号组成，前三位以0.01mm为单位表示b,的值：后两位为%的值，单位为度。见图1。图图2注：当主切削刃截面形状为K和P时，倒棱b,和倒校前角（如图2所示）由制造厂自定。它不作为5.2条所规定的附加信息(5位数字)的一部分，示例：TNUN160412刀片上倒棱切削刃T的参数为：b,=0.2mm%=20其型号为：TNUN160412T020206型号按照本部分的嗣瓷可转位刀片，其型号应与GB/T2076一致。除按GB/T2076规定的型号外，还可以附加下列一个或两个内容：)有关切削刃截面形状尺寸的附加符号，按5.2条；b)陶瓷的商业牌号。7测量陶瓷可转位刀片尺寸m的测量方法参见附录A。8推荐尺寸常用尺寸的选取，限制在表2至表6中所列的规格范围内。建议尽可能都要采用这些标准刀片。尺寸用刀尖圆弧半径r.的实际值计算，计算时，厂圆整到小数点后三位数字。的计算值见表1。2
