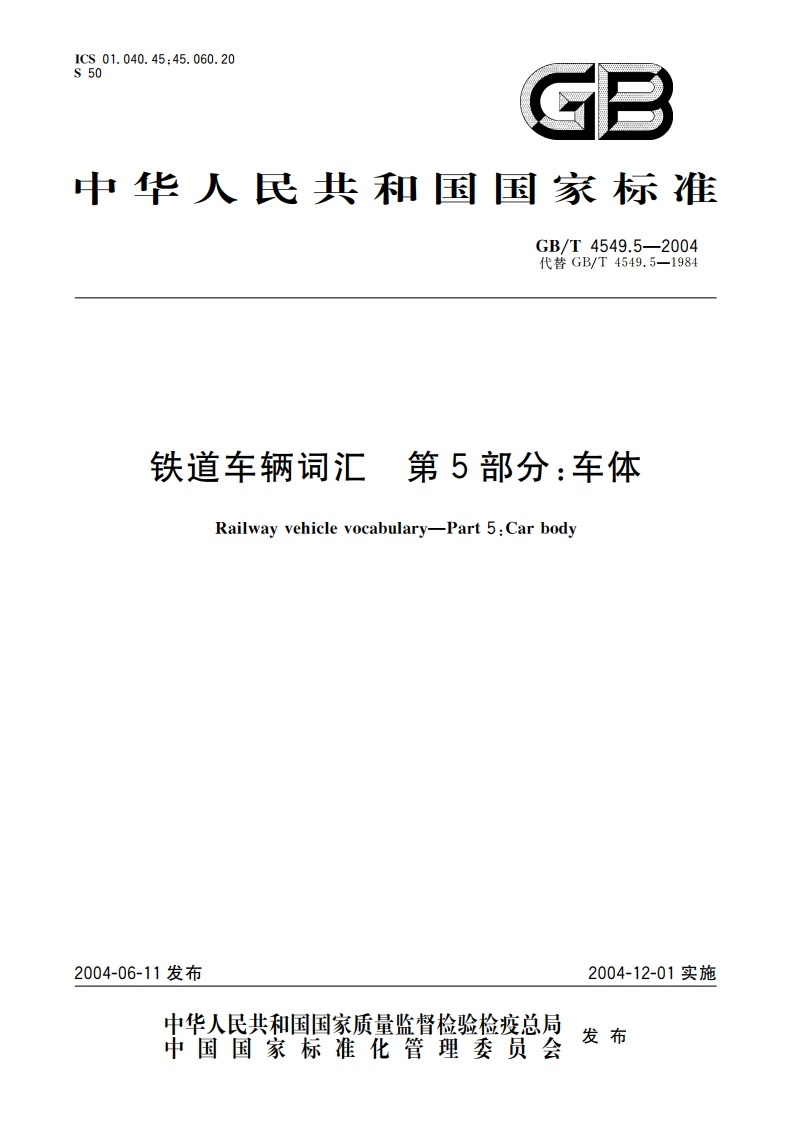

铁道车辆词汇 第5部分：车体 GBT 4549.5-2004.pdf

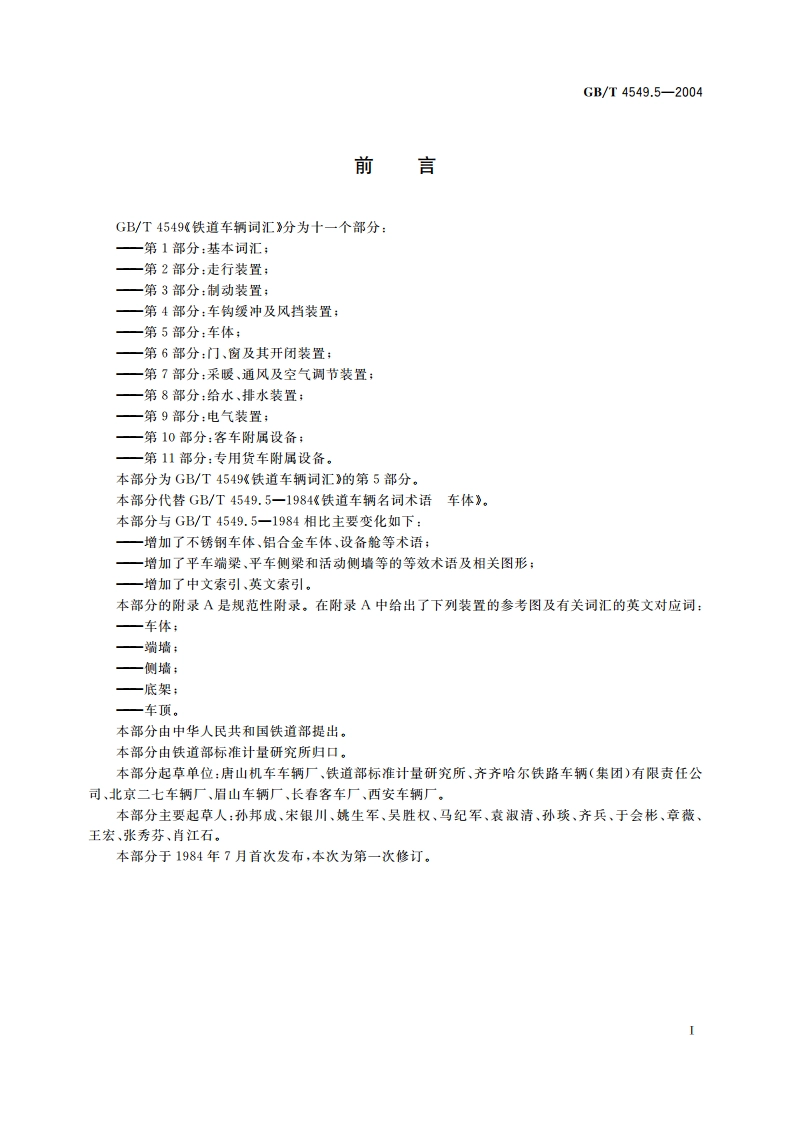

GB/T4549.5-2004前言GB/T4549铁道车辆词汇分为十一个部分：一第1部分：基本词汇：一第2部分：走行装置：一第3部分：制动装置：一第4部分：车钩缓冲及风挡装置：一第5部分：车体：一第6部分：门、窗及其开闭装置：一第？部分：采暖，通风及空气调节装置；一第8部分：给水、排水装置：一第9部分：电气装置：一第10部分：客车附属设备：一第11部分：专用货车附属设备。本部分为GB/T4549%铁道车辆词汇的第5部分。本部分代替GB/T4549.5一1984铁道车辆名词术语车体。本部分与GB/T4549.5一1984相比主要变化如下：一增加了不锈钢车体、铝合金车体、设备舱等术语：一增加了平车端梁、平车侧梁和活动侧墙等的等效术语及相关图形：一增加了中文索引、英文素引。本部分的附录A是规范性附录。在附录A中给出了下列装置的参考图及有关词汇的英文对应词：一车体；一端墙：一侧墙，一底架：一车顶。本部分由中华人民共和国铁道部提出。本部分由铁道部标准计量研究所归口。本部分起草单位：唐山机车车辆厂、铁道部标准计量研究所、齐齐哈尔铁路车辆（集团）有限责任公司、北京二七车辆厂、眉山车辆厂、长春客车厂，西安车辆厂，本部分主要起草人：孙邦成、宋银川、姚生军、吴胜权、马纪军、袁淑清、孙琰、齐兵、于会彬、章薇、王宏、张秀芬、肖江石。本部分于1984年7月首次发布，本次为第一次修订。GB/T4549.5-2004铁道车辆词汇第5部分：车体1范围本部分界定了铁道车辆车体部位的术语。本部分适用于有关铁道车辆的标准、技术文件及科技出版物等。2车体2.1车体car body容纳旅客、货物、整各品等。由走行装置所支撑，主要起承载作用，是车辆的一个组成部分。2.2不锈钢车体stainless steel car body车体承载件全部或大部分用不锈钢制成的车体。2.3铝合金车体aluminum alloy car body车体承载件全部或大部分用铝合金制成的车体。2.4罐体tank罐车中用于装载液体、液化气体或粉状货物的密闭性容器。以安装方式不同可分为立罐及卧罐。2.5车厢dumping box自翻车中由底架所支撑，可倾翻卸货的装载容器。通常由车厢底架、端墙、侧墙等组成。2.6钢结构steel structure由金属材料组成的车体结构。2.7车体内部装饰interior decoration安装于车体钢结构内部，用于装饰及承载其他部件的结构。例如：车顶内部装饰、侧墙内部装饰。2.8钢木混合结构stce-wood composite structure由钢制的承载梁柱与木质梁、柱和（或）木质板等混合组成的结构。2.9薄壁筒形结构thi-shelled cylindrical structure横断面为封闭的呈筒状的结构。例如：全钢客车的车体钢结构、槽体结构等。2.10钢骨架steel framework由钢材制作的梁、柱等承载构件组成的车体骨架。GB/T4549.5-20042.11木骨架wooden framework由木材制作的梁、柱等构件，用以安装木墙板、顶板，地板和内部设备等的骨架。2.12雨檐eaves watershed防止车顶的雨水流到侧墙或侧门上的压形构件。2.13水箱托梁water tank supporting beam上给水装置中，为支撑上水箱而设置的梁。2.14漏斗hopper漏斗车中用于卸货物的装置。2.15吊装口hatch为吊装笨重设备而开的口。2.16装货口loading hatch一般指车顶上的货物装入口，通常有锁闭及铅封装置。2.17透气棒ventilate device罐体内用于平衡两隔离空间压力的装置。2.18放风阀drain tap粉状货物撞车为排放卸货时使用的压缩空气而在上气室中设置的阀。2.19人f孔manhole在罐体上部设置的供工作人员出入的装置。2.20加温套steam jacket罐体下部为容纳加温蒸汽而设置的装置，2.21设备舱equipment cabin为降低列车运行阻力及保护车下设备，将底梁下部设备包容起来的箱式封闭装置。3端墙3.1端墙end wa川与底架相连接组成车体两端的部件。3.2内端墙inner end wall在有密封式通过台的车上，通过台与客室之间的端墙。2
