铜及铜合金带材 GBT 2059-2000.pdf

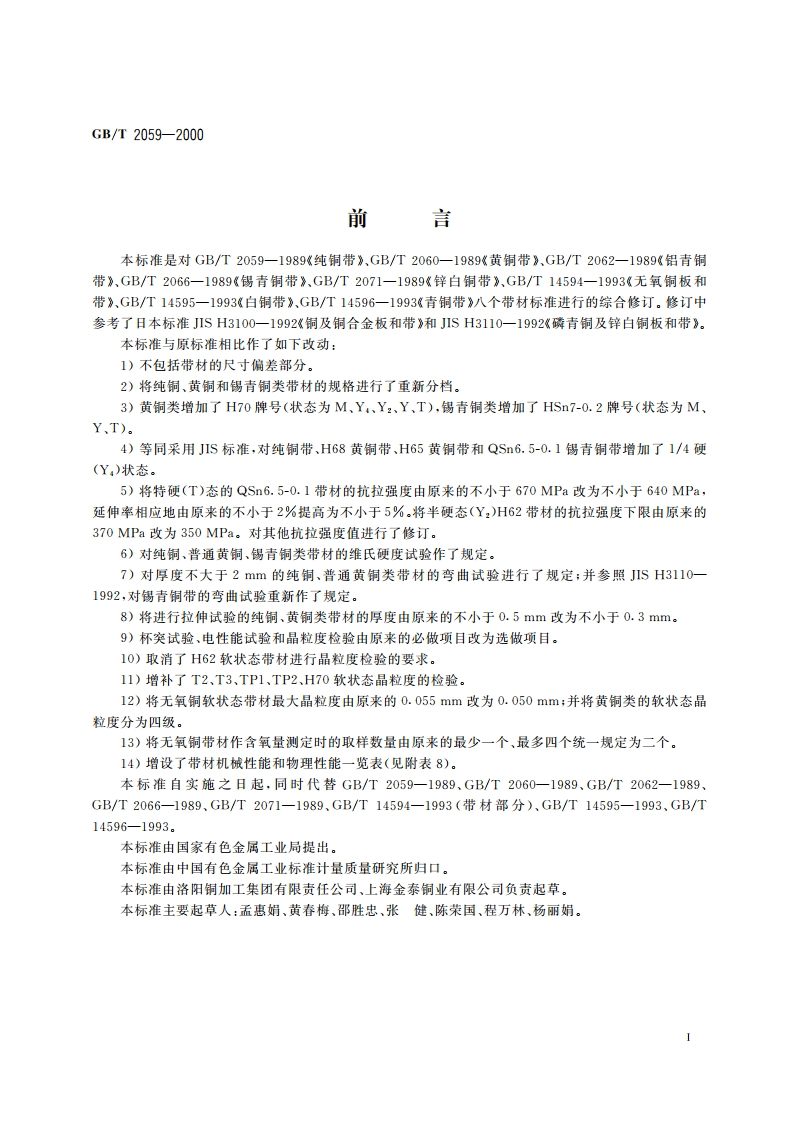

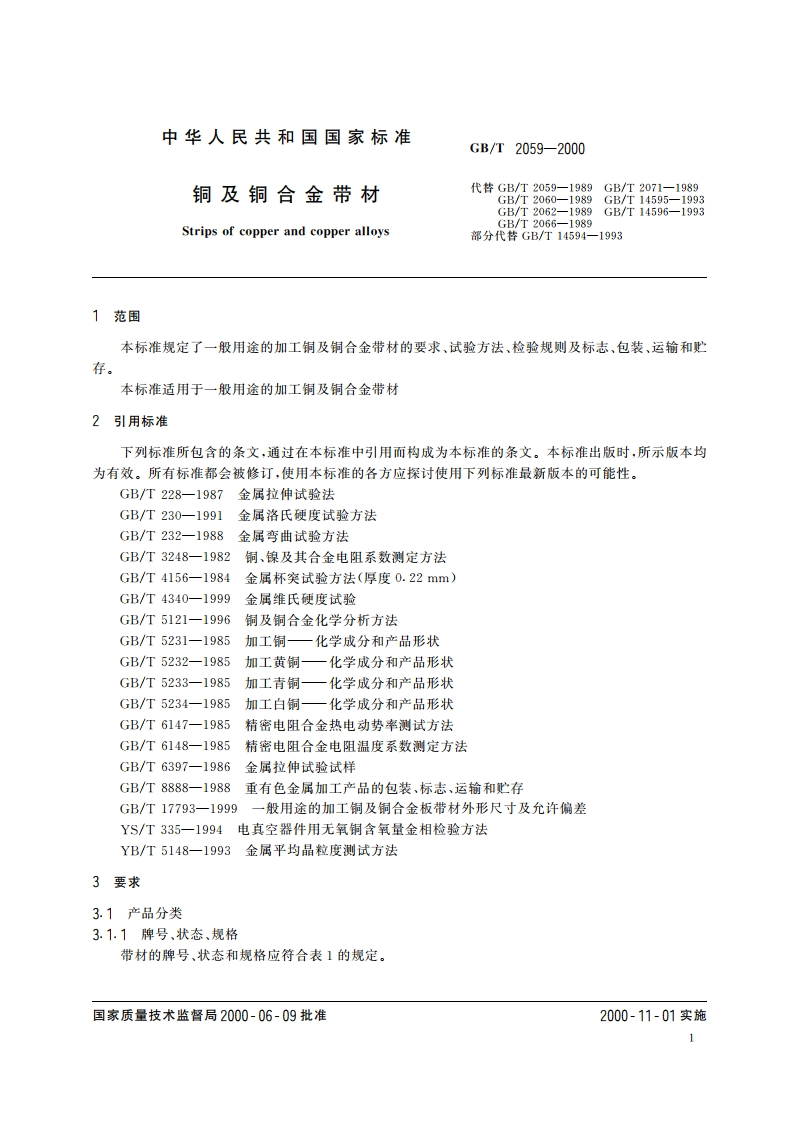

中华人民共和国国家标准GB/T2059-2000铜及铜合金带材代格GB/T2059一1989GB/T2071一1989GB/T2060-1989GB/T14595-1993GB/T2062-1989GB/T14596-1993Strips of copper and copper alloysGB/T2066-1989部分代替GB/T14594一19931范围本标准规定了一般用途的加工铜及铜合金带材的要求、试验方法、检验规则及标志、包装，运输和贮存。本标准适用于一般用途的加工铜及铜合金带材2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T228一1987金属拉伸试脸法GB/T230一1991金属洛氏硬度试验方法GB/T232一1988金属弯曲试验方法GB/T3248一1982铜、镍及其合金电阻系数测定方法GB/T4156一1984金属杯突试验方法（厚度0.22mm)GB/T4340一1999金属维氏硬度试验GB/T5121一1996铜及铜合金化学分析方法GB/T5231一1985加工铜一化学成分和产品形状GB/T5232一1985加工黄铜一化学成分和产品形状GB/T5233一1985加工青铜一化学成分和产品形状GB/T5234一1985加工白铜一化学成分和产品形状GB/T6147一1985精密电阻合金热电动势率测试方法GB/T6148一1985精密电阻合金电阻温度系数测定方法GB/T6397一1986金属拉伸试验试样GB/T8888一1988重有色金属加工产品的包装、标志、运输和贮存GB/T17793一1999一般用途的加工铜及铜合金板带材外形尺寸及允许偏差YS/T335一1994电真空器件用无氧铜含氧量金相检验方法YB/T5148一1993金属平均晶粒度测试方法3要求3.1产品分类3.1.1牌号、状态、规格带材的牌号，状态和规格应符合表1的规定。国家质量技术监督局2000-06-09批准2000-11-01实施1GB/T2059-2000表1带材的牌号、状态和规格牌号状态厚度，mm宽度，mmT2.T3、TU1、TU2软(M)、1/4硬(Y,)0.050.5600TP1、TP2半硬(Y,)、硬(Y)0.53.010000.050.5600H96、H80、H59软(M)、硬(Y)0.53.010000050.5600H90软(M)、半硬(Y)硬(Y)0.53.01000软(M)、1/4硬(Y,)、半硬(Y)0.050.5600H70、H68、H65硬(Y)、特硬(T)0.53.01000软(M)、半硬(Y:)0.050.202.05500.050.20300HSn62-1硬(Y)0.202.0550QA15软(M).硬(Y)QA17半硬(Y:)、硬(Y)0.051.20300QA19-2软(M)、硬(Y)、特硬(T)QA19-4硬(Y)软(M)、1/4硬(Y,)、半硬(Y:)0.050.15300Qsn6.5-0.1硬(Y)、特硬(T)0.152.0600QSn7-0.2、QSn6.5-0.40.050.15300软(M)、硬(Y)、特硬(T)Qsn4-3、QSn4-0.30.152.0600QCd-1硬(Y)0.051.20QMn1.5软(M)3000.101.20QMn5软(M)、硬(Y)QSi3-1软(M)、硬(Y)、特硬(T)0.051.20300QSn4-4-2.5软(M)、1/3硬(Y,)0.801.00200QSn4-4-4半硬(Y)、硬(Y)1.001.20BZn15-20软(M)、半硬(Y)、硬(Y)、特硬(T)B5、B19、BFe10-1-1、0.051.20300BFe30-1-1软(M)、硬(Y)BMn40-1.5、BMn3-12注：经供需双方协商，也可供应其他规格的带材3.1.2标记示例用H62制造的、半硬(Yz)状态、厚度为0.8mm、宽度为200mm的带材标记为：带H62Y:0.8200GB/T2059-20003.2化学成分2
