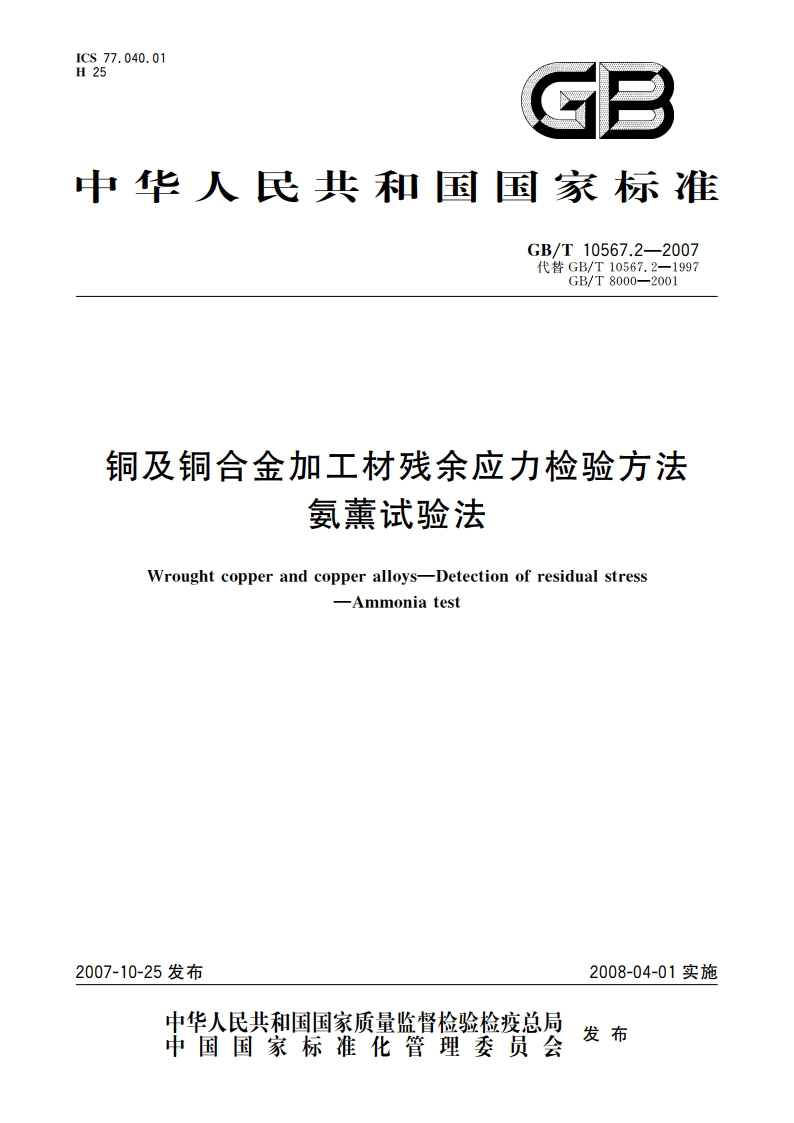

铜及铜合金加工材残余应力检验方法 氨薰试验法 GBT 10567.2-2007.pdf

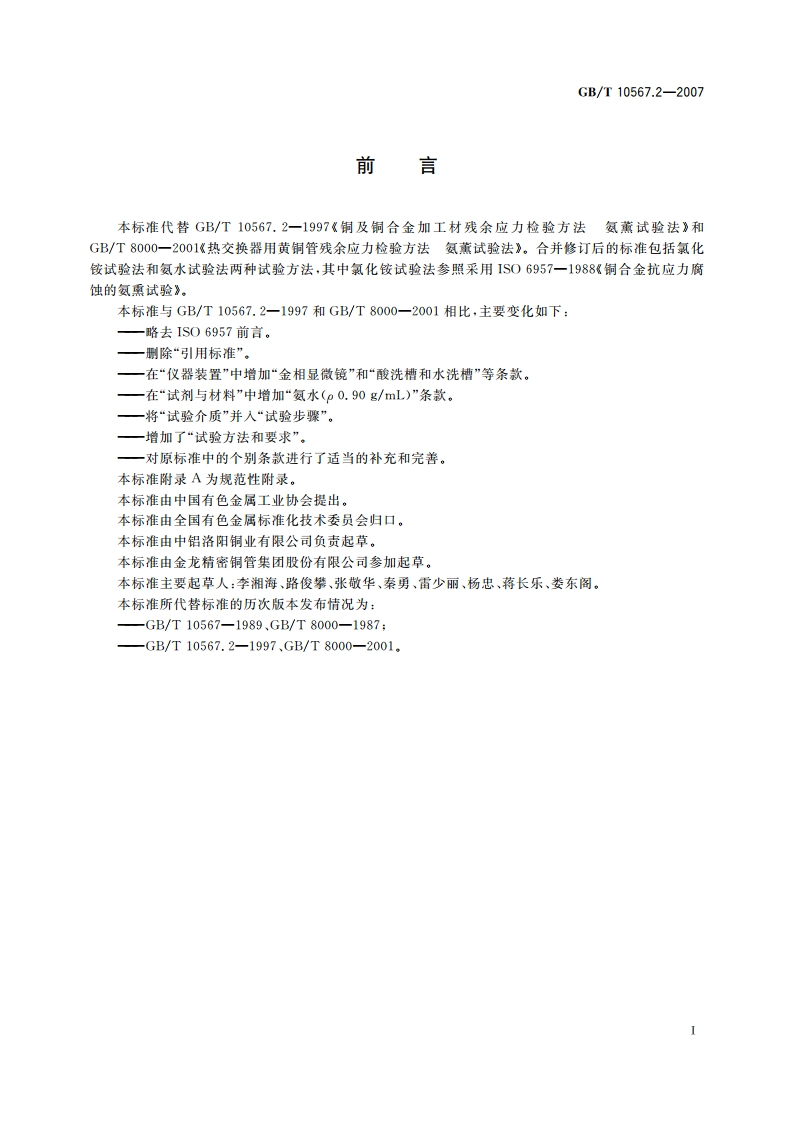

GB/T10567.2-2007前言本标准代替GB/T10567.2一1997铜及铜合金加工材残余应力检验方法氨薰试验法和GB/T8000一2001热交换器用黄铜管残余应力检验方法氨薰试验法。合并修订后的标准包括氣化铵试验法和氨水试验法两种试验方法，其中氯化铵试验法参照采用IS06957一1988铜合金抗应力腐蚀的氨熏试验。本标准与GB/T10567.2一1997和GB/T8000一2001相比，主要变化如下：一略去1S06957前言。一删除“引用标准”。一在“仪器装置”中增加“金相显微镜”和“酸洗槽和水洗槽”等条款。一在“试剂与材料”中增加“氨水(p0.90g/mL)”条款。一将“试验介质”并入“试验步骤”。一增加了“试验方法和要求”，一对原标准中的个别条款进行了适当的补充和完善。本标准附录A为规范性附录。本标准由中国有色金属工业协会提出。本标准由全国有色金属标准化技术委员会归口。本标准由中铝洛阳铜业有限公司负责起草。本标准由金龙精密铜管集团股份有限公司参加起草。本标准主要起草人：李湘海、路俊攀、张敬华、秦勇、雷少丽、杨忠、蒋长乐、娄东阁。本标准所代替标准的历次版本发布情况为：-GB/T10567-1989、GB/T8000-1987:-GB/T10567.2-1997、GB/T8000-2001.GB/T10567.2-2007铜及铜合金加工材残余应力检验方法氨薰试验法1范围本标准规定了用氨气加速试验检测铜及铜合金加工材中残余应力（包括外加应力）的方法。这种应力均可导致材料在使用或储存过程中因应力腐蚀破裂而损坏。本标准适用于黄铜加工材残余应力的检验，也适用于组装件和零部件（有限尺寸）的检验。2定义2.1应力腐蚀破裂stress corrosion cracking金属在腐蚀和残余应力或外加应力的共同作用下破裂而引起的自发损坏，2.2外加应力applied stress在施加外部负荷期间而引起并存在于物体内部的应力。2.3残余应力residual stress由于塑性变形的结果而残存于物体内部的应力。3原理利用黄铜在氨气气氛中应力腐蚀破裂敏感性强的原理，将试样暴露于氨气气氛中达到规定的时间，然后在适当的放大倍率下检查裂纹，4仪器装置4.1pH计。4.2密闭容器：容积不小于1000mL的磨口瓶和240mm280mm的干燥器。4.31015放大仪器。4.4金相显微镜。4.5电热吹风机。4.6酸洗槽和水洗槽。5试剂5.1试验溶液5.1.1氯化铵溶液(214g/L)配制方法：将107g士0.1g氯化铵(NH,C)溶解于去离子水中，配成体积为500mL的溶液并保存于密闭容器(4.2)中。5.1.2水(p0.90g/mL)。5.2氢氧化钠溶液(300g/L500g/L)。5.3有机溶剂（如三氯乙烯）或热碱溶液，
