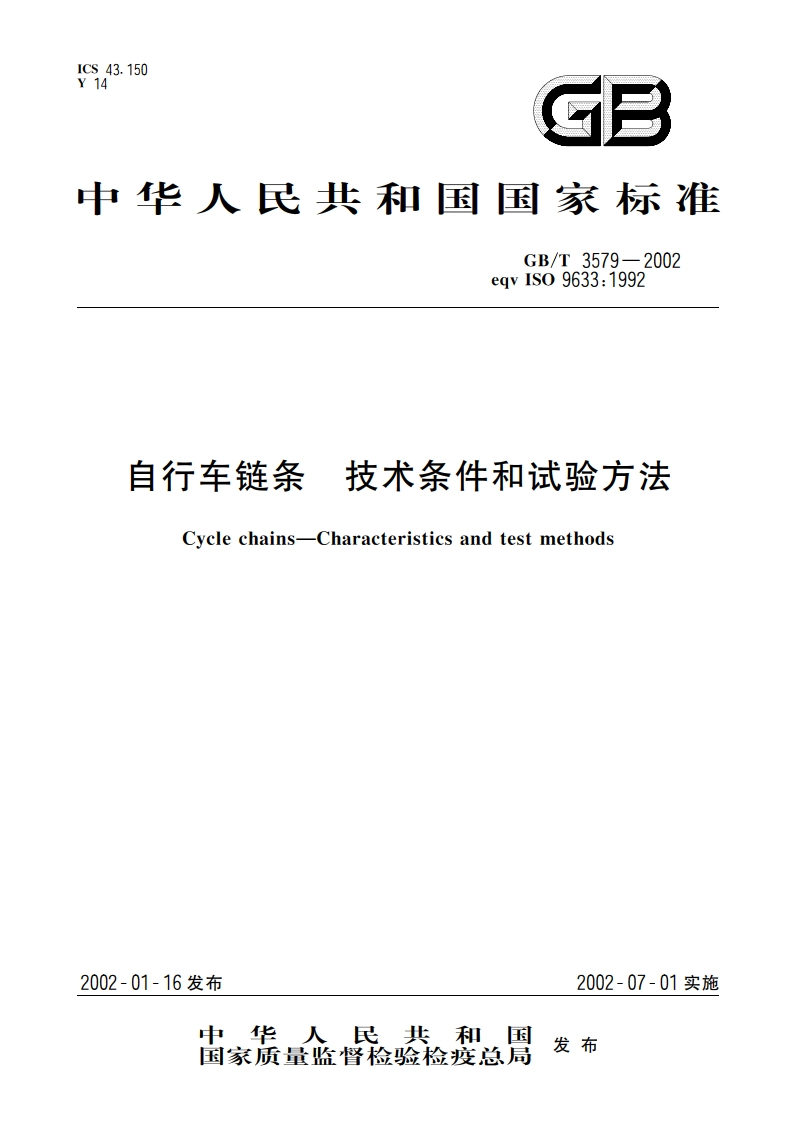

自行车链条 技术条件和试验方法 GBT 3579-2002.pdf

GB/T3579-2002图1链条表1链条主要尺寸、测量力和抗拉载荷链条内链外链内链外链止锁端滚子内节销轴套简弯板链节尺寸”销轴节距通道板节节附加直径抗拉内宽直径内径长度佛高度高度外宽内宽长度知db分载荷链号d:bbminmaxminmaxminmaxminmaxminminmaxminmaxmm081C12.77.753.303.663.7110.179.919.915.365.360.085.65.710.21,51258000082C12.77.752.383.663.7110.179.919.913)3)3)4.64.738.2125800011)若自行车链条应用条件紧重，则不推荐使用弯板链节。2)实际尺寸将取决止锁件的类型，但不得超出表1规定数值。具体数值应从制造商获得。3)082C链条通常由直板链节装配组成，不配有弯板链节。)如果用户和制造商之间协商司意，最小抗拉载荷可以大于表中规定值。4.3拉伸试验4.3.1链条的最小抗拉载荷规定于表1。表1中数值仅当试验在以下规定长度和规定试验条件下才有效。拉伸载荷不能低于表1中规定的最小抗拉载荷，并应缓慢地施加到链段两端。链段至少由五个自由链节组成，相连的夹头应使链段在铰链法平面内沿链条中心线两侧自由运动。失效被认为是发生在当载荷不增加而链条变形（伸长）继续增加的初始点处，即载荷-伸长图的峰值点处。失效若发生在链节与夹头的连接处，则该试验无效。4.3.2拉伸试验被认为是一种破坏性试验，经拉伸试验后的试样应予报废。4.4预拉载荷链条应进行预拉，预拉载荷应不低于表1中规定的最小抗拉载荷值的三分之一。4.5链长精度组装好的链条应在预拉后，加润滑油之前或脱脂后进行长度测量。标准测量长度最小为610mm,并且链条两端应为内链节。被测链条应在它的整个测量长度内得到支撑，并按表1中规定的数值施加测量力。测量偏差应为被测链条公称长度的士83为。
