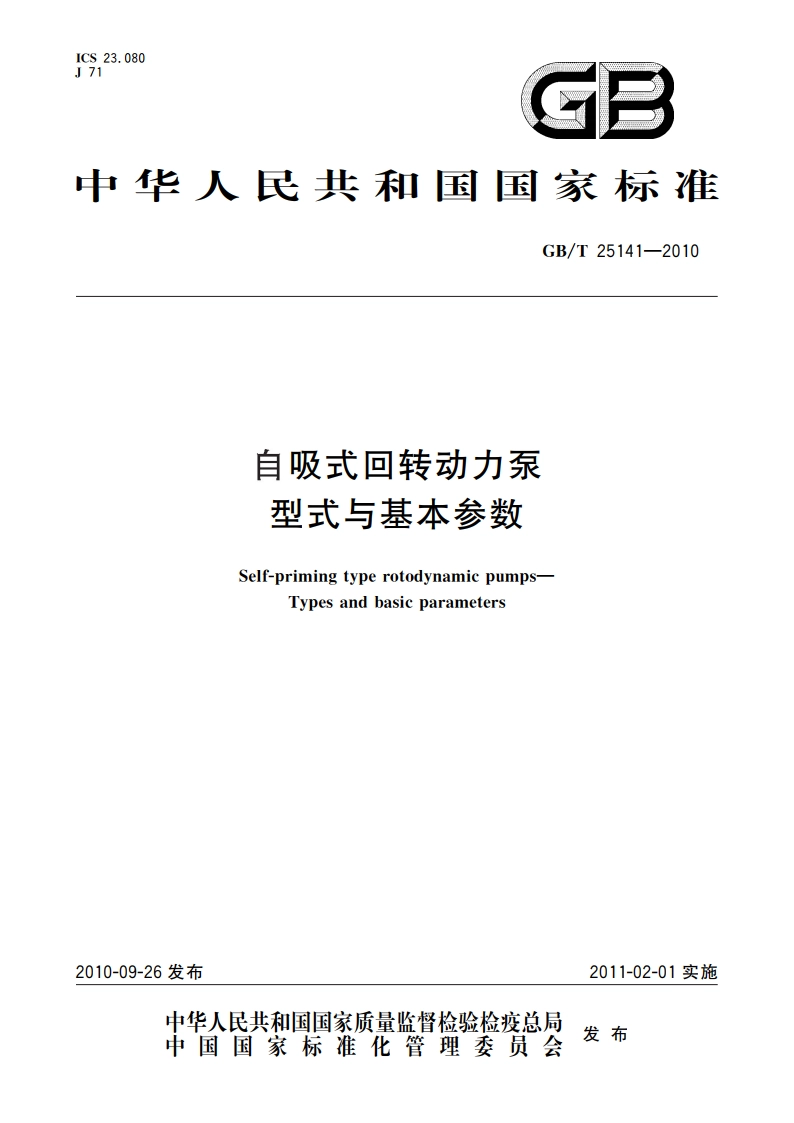

自吸式回转动力泵 型式与基本参数 GBT 25141-2010.pdf

GB/T25141-20104型式与基本参数4.1结构型式泵分为以下4种基本结构型式：a)单级单吸卧式或立式；)多级卧式或立式，叶轮为单吸（或首级叶轮为双吸）、壳体为分段式：)单级双吸卧式或立式，壳体为水平中开或竖直中开，水平吸入，水平吐出：d)单级双吸卧式，壳体为水平中开，垂直吸入，水平吐出。4.2基本参数4.2.1单级单吸泵的基本参数见表1。表中数值为规定点性能。泵的性能工作范围见图1。4.2.2多级卧式泵的基本参数见表2，多级立式泵的基本参数见表3。表中数值为规定点性能。泵的性能工作范围见图2。4.2.3单级双吸泵的基本参数见表4。表中数值为规定点性能。泵的性能工作范围见图3。4.2.4输送腐蚀性介质时，泵的选型和制造应按GB/T5656的规定，输送非腐蚀性介质时，泵的选型和制造应按GB/T5657的规定。4.2.5泵的水力性能验收试验应按GB/T3216的规定。4.2.6表中泵的自吸时间为吸人管路长度4m条件下，达到规定点流量时所用的时间。4.3型号表示方法Z-叶轮直径切割代号，以A、B、C表示扬程（多级泵以单级扬程级数表示），m流量，m3/h(m3/s)进口直径，mm输送介质：F一腐蚀性：W一污水：清水不表示型式：D一多级：L一立式：S一双吸，其他不表示自吸式回转动力泵电机功率，kW扬程（多级泵以单级扬程级数表示），m流量，m3h(m3/s)输送介质：F一腐蚀性，V一污水；清水不表示型式：D一多级：L一立式；S一双吸：其他不表示自吸式回转动力泵-进口直径，mm标记示例：进口直径80mm,流量46m3/h,单级扬程50m,级数为4级，配套电机功常为55kW的自吸式耐腐蚀立式多级泵型号为：ZDLF80-46-504或80ZDLF-46-504-55,2
