组合夹具元件结构要素 GBT 2804-2008.pdf

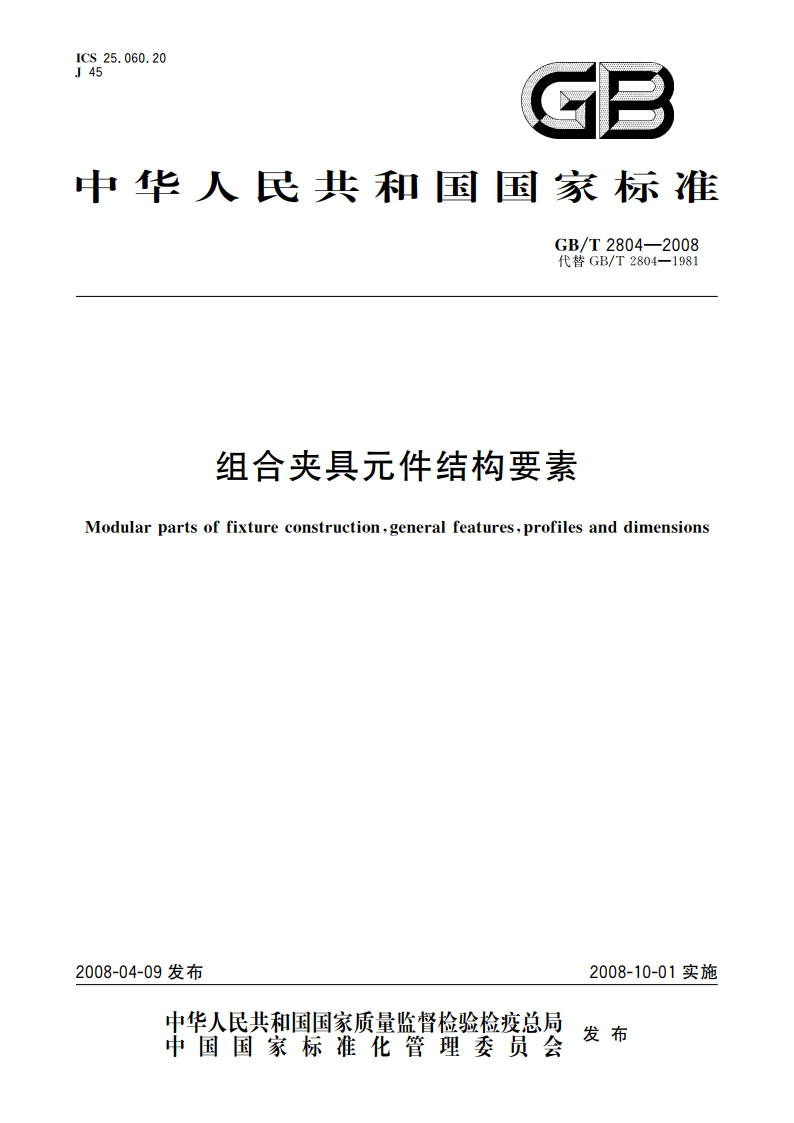

ICS25.060.20J45B中华人民共和国国家标准GB/T2804-2008代替GB/T2804一1981组合夹具元件结构要素Modular parts of fixture construction,general features,profiles and dimensions2008-04-09发布2008-10-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布GB/T2804-2008组合夹具元件结构要素1范围本标准规定了组合夹具元件典型结构要素的结构形式、尺可寸规格和技术要求。本标准适用于组合夹具元件的设计和制造。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T1184一1996形状和位置公差未注公差值GB/T1804一2000一般公差未注公差的线性和角度尺寸的公差3槽系组合夹具元件结构要素3.1槽用螺栓槽用螺栓结构形式如图1所示，尺寸规格按表1规定。其余al2.563图1槽用螺栓结构示意图技术要求：一材料：40Cr:一热处理：淬火，(3540)HRC:一表面处理：表面氧化：未注尺寸公差：按GB/T1804一2000规定的中等级(GB/T1804-m);一采用热敏工艺时，槽用螺栓头部四方可不加工。表1槽用螺栓尺寸规格系列d/mmh/mmB/mm最小拉力载荷N20900M6M63.0_851220900M8M84.1_0.3m1238100M12M121.57.0_06l991600M16M161.58.2_03623174000
