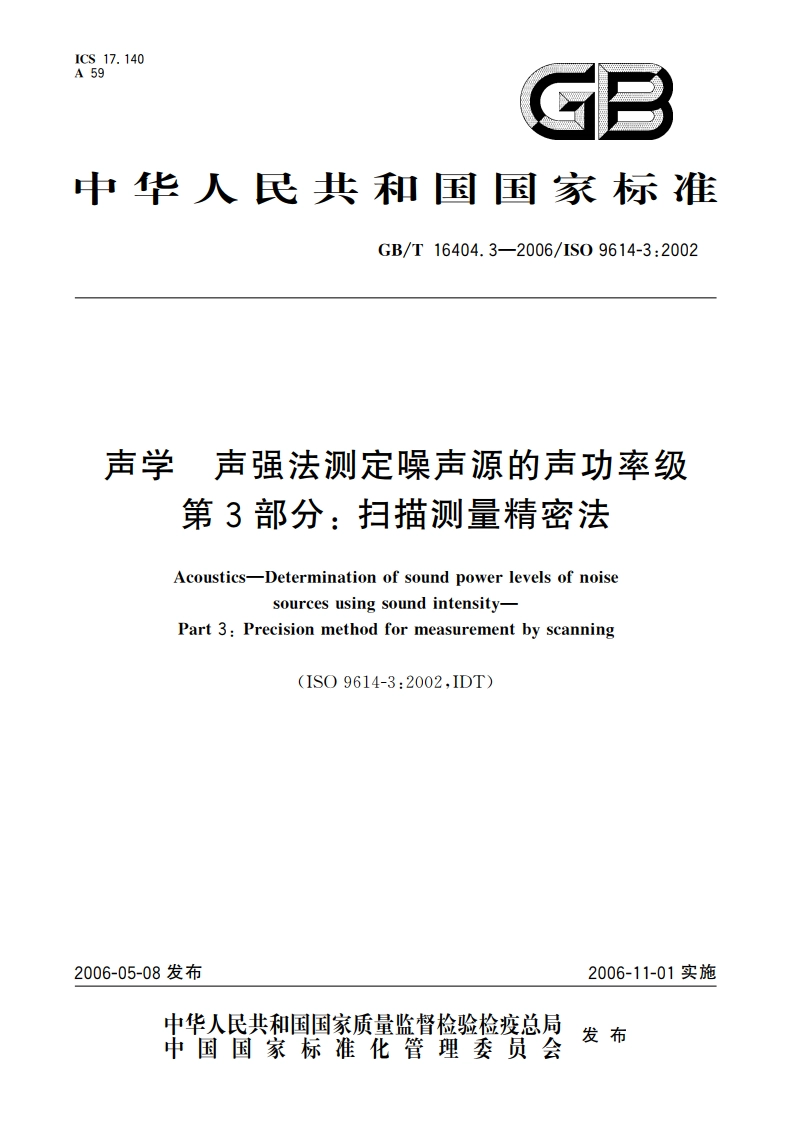

声学 声强法测定噪声源的声功率级 第3部分：扫描测量精密法 GBT 16404.3-2006.pdf

GB/T16404.3-2006/1S09614-3:2002引言0.1一个声源辐射的声功率值，等于声强矢量与对应的面元矢量标量乘积在包含整个声源的任意面积上的总积分，目前有关噪声源声功率级测定的国家标准，如GB/T3767、GB/T3768、GB/T6881和S03745等，毫无例外都是规定声压级作为则量的基本量，任意一点的声强级与声压级之间的关系取决于声源特性、测量环境特性以及测量位置相对于声源的布置，由于下列原因，GB/T3767到GB/T6882规定的方法不是总有效：a)如果要求高带度的测量，则必须要有专门的设施。而大型设备往往无法在这样的设施内安装和运行。b)当有由非研究的声源产生的高声级外部噪声存在的情况下，上述方法不能应用。0.2本部分规定了测试条件不受上述标准要求的限制情况下，在指定的不确定度范围内测定声源声功率级的方法。建议使用本部分进行声强测量的人员应受适当的培训并掌握一定的经验。0.3本部分是GB/T16404、GB/T16404.2和GB/T3767、GB/T3768、GB/T6881、GB/T6882标准的补充，这些标准规定了机器和设备声功率级测定的不同方法，木部分与GB/T3767、GB/T3768、GB/T6881和IS03745标准的不同之处有如下三点：a)要同时测量声强和声压：b)用本部分规定的方法测定的声功率级的不确定度，是按照标准规定的辅助试验及根据实验室测量进行的计算结果来分级：c)由于目前受符合GB/T17561一1998的声强测量设备的限制，测量仅限于50Hz6.3kHz的1/3倍频带范围，倍频带和有限带宽的A计权值根据1/3倍频带值的组合来确定。0.4声强矢量与相应的面元矢量的标量乘积在整个包围声源的任意面上的积分给出包围面之内所有声源直接辐射到空气中的声功率。实际上，只有当被测声源和在测量面上产生外部声强的其他声源在时间上是稳态的情况下，包围面之外声源辐射的声音不包括在内才是有效的。当测量面外存在运行的声源时，测量面内的任何系统能够吸收入射到它上面的一部分声能，测量面内被吸收的总声功率会呈现一个负值，加到声功率上，并且在声功率测定中产生一个误差。为了使相应的误差最小，有必要移去测量面内的任何吸声材料，而这些材料通常在被测声源运行期间并不存在。本部分是以沿着规定路线连续移动声强探头对垂直于测量面的声强进行采样为基础。最终的采样误差是测量面上法向声强分量空间变化的函数，它取决于声源的指向性、选取的测量面、探头扫描的方式和速度以及测量面外部声源的接近程度。在一个测点上，声强法向分量的测量准确度与该点声压级和声强级之差密切相关。当一个测点的声强矢量与测量面法向方向的夹角接近90时，差值会变得很大。换句话说，该点的声压级可能主要是测量面外部声源的贡献，而几乎与被测声源的纯声能无关，就像一个闭空间内的混响场一样：或者由于近场和/或驻波的存在，声场会是强抗性的。通过部分测量面进入测量面内的外部声能流虽然原则上会被通过刺余测量面流出的声能流抵消，但仍会对声功率测量的准确度带来不利影响，这种情况是由于测量面外部存在一个很强的外部声源引起的，本部分通过给出相关的准则对这种情况加以限制。
