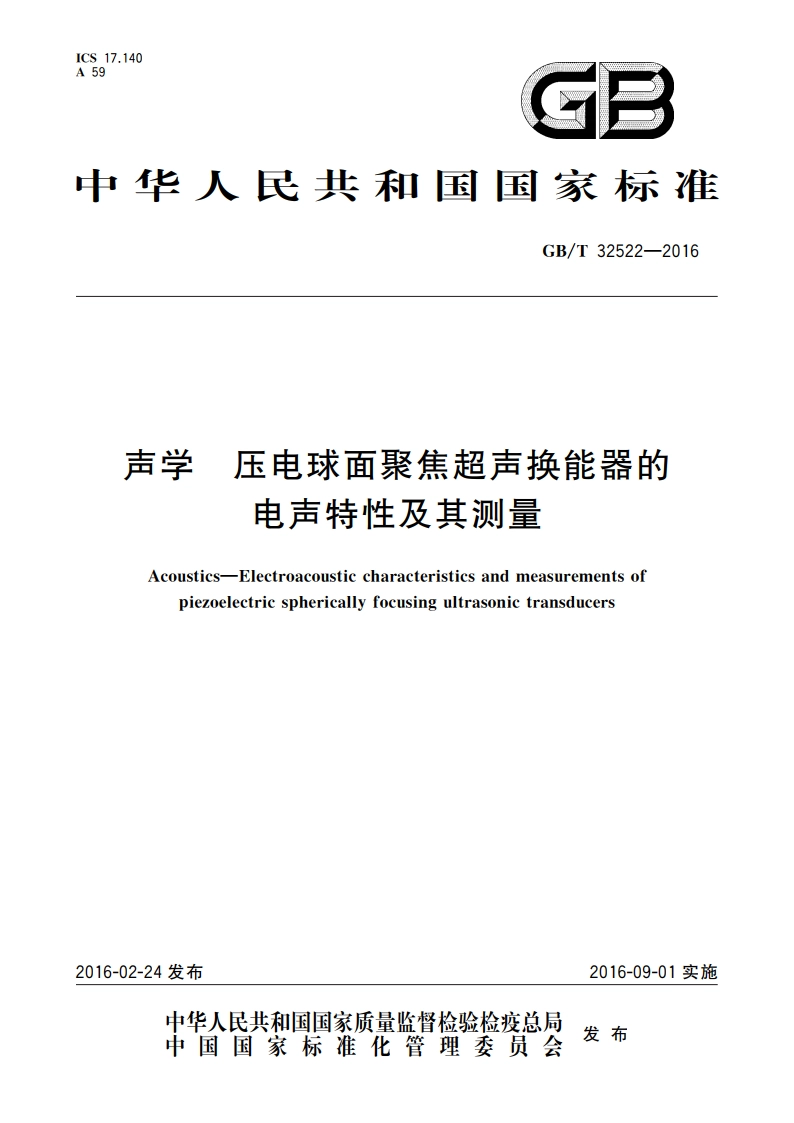

声学 压电球面聚焦超声换能器的电声特性及其测量 GBT 32522-2016.pdf

GB/T32522-2016声学压电球面聚焦超声换能器的电声特性及其测量1范围本标准规定了球冠形压电材料制成的单元球面聚焦超声换能器（以下简称球面聚焦超声换能器）的电声特性及其测量方法。本标准适用于工作频率范围1.0MHz15MHz,本标准不适用于聚焦换能器阵和声透镜的聚焦换能器。注：1.0MHz以下可参照本标准。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T7966一2009声学超声功率测量福射力天平法及性能要求3术语和定义下列术语和定义适用于本文件。3.1自由场free-field均匀各向同性媒质中，边界影响可以不计的声场。GB/T7966-2009,定义3.23.2辐射电导radiation conductanceG声输出功常与换能器输入电压的有效值(RMS)平方之比。用于表征换能器的电声转换特性。注1：单位为西门子($)，注2：要注明信号电压（或电流）的频率，GB/T7966-2009,定义3.83.3球面聚焦换能器的发送电压（电流）响应focused field transmitting voltage(current)response forspherically focusing transducerS在指定频率下，球面聚焦换能器在自由场中有效辐射面上的发射声压与其输入电压（电流）的比值。注：单位为帕每伏(Pa/V),帕每安(Pa/A)。
