塑料薄膜抗摆锤冲击试验方法 GBT 8809-2015.pdf

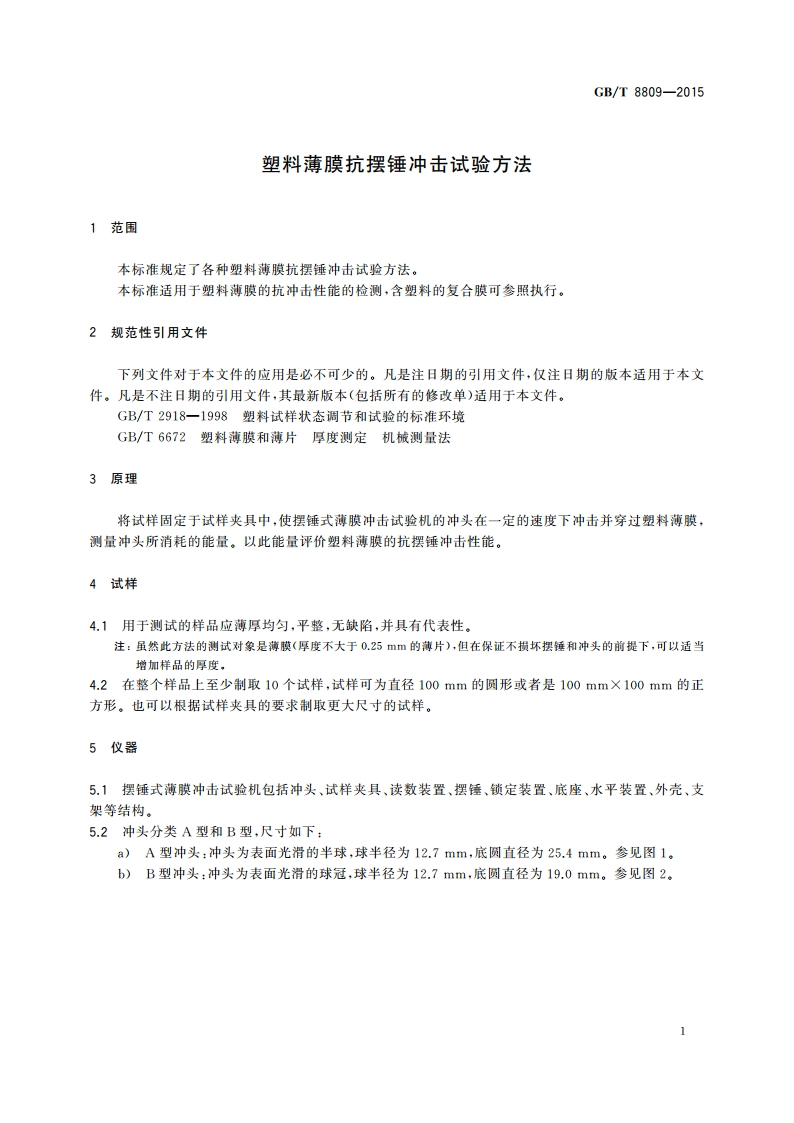

GB/T8809-20157.4调节仪器的水平，并按照仪器使用规范校准仪器。7.5提起摆锤，使其固定在锁定位置。7.6将试样平展地放入试样夹具中夹紧。试样不应有皱折或四周张力过大的现象，应确保全部试样的受冲击面尽量一致。如果试样过度卷曲，可使用胶带将其固定在试样夹具上。77将读数装置归零，释放摆锤，让冲头冲击试样。7.8在摆锤的回程中抓住摆锤，重置到锁定位置，79冲击结束后，判定试样是否破裂。冲头应当完全冲破并穿过试样。如果试样没有被冲破，则如实记录，并进一步增加摆锤的冲击能量。如果试样破裂，记录测试数据。7.10将冲击过的试样取下，并观察试样是否出现打滑的情况。如果出现打滑的情况，需要使用新试样再检测一道。并按上述步骤测试利余试样。8计算和结果的表示试验结果以10个试样抗摆锤冲击能量的算术平均值表示。抗摆锤冲击能量的结果精确至0.01J。9试验报告报告应包括下列各项：a)试险依据：b)样品的有关信息：名称、材质、规格、厂家、并注明试样的受冲击面；)使用仪器的型号、规格、冲头类型：d)每组试样的平均厚度；e)平均冲击能量；)冲击能量的标准偏差：g)测试中的异常情况：h)测试条件、试验日期。
