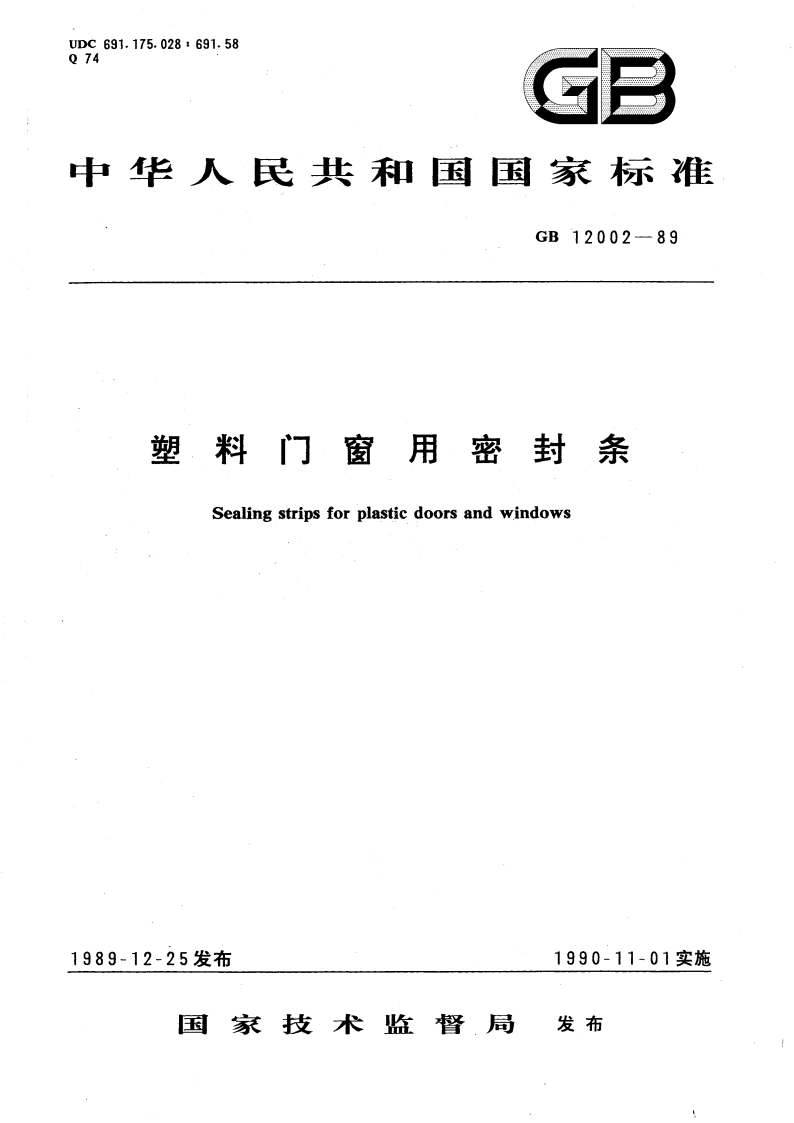

塑料门窗用密封条 GBT 12002-1989.pdf

GB12002-89棒型密封条，代号J。3.4.2框扇间用密封条带中空部分密封条，代号H;不带中空部分密封条，代号S。3.5按尺寸分类3.5.1槽型密封条按安装玻璃槽宽尺寸W与所安玻璃厚度G的配合尺寸分类，其主要形状及配合尺寸如图1所示。图1槽型小馕嵌边宽，B一玻瑞槽宽，D一镶嵌深度，D一密封深度，B一槽底厚度：W一镶嵌宽度W和G具有下列尺寸：W:9,11,13,15,20,25mmG:3.0,4.0,5.0,6.0,7.0,8.0,12.0,16.0,18.0mm注：12.0,16.0,18.0mm是夹层玻璃或中空玻璃。3.5.2棒型密封条按窗框与玻璃面的间隙尺寸C分类，其主要形状及间隙尺寸C如图2和表1所示。D图2棒型C一玻璃面与窗根间隙：D,一镶嵌深度，D一密封深度表1间隙尺寸C的范围mm尺寸范围2.52.5C3.033.0C3.53.53.5C4.04.0C5.05.0C3.53据扇间用密封条是按窗扇与窗边框间隙尺寸C分类，如图3、图4、图5和表2所示。但如图4所示，遇有框扇正交时，则间隙尺寸C应标明C,和C:两种尺寸的C值。2
