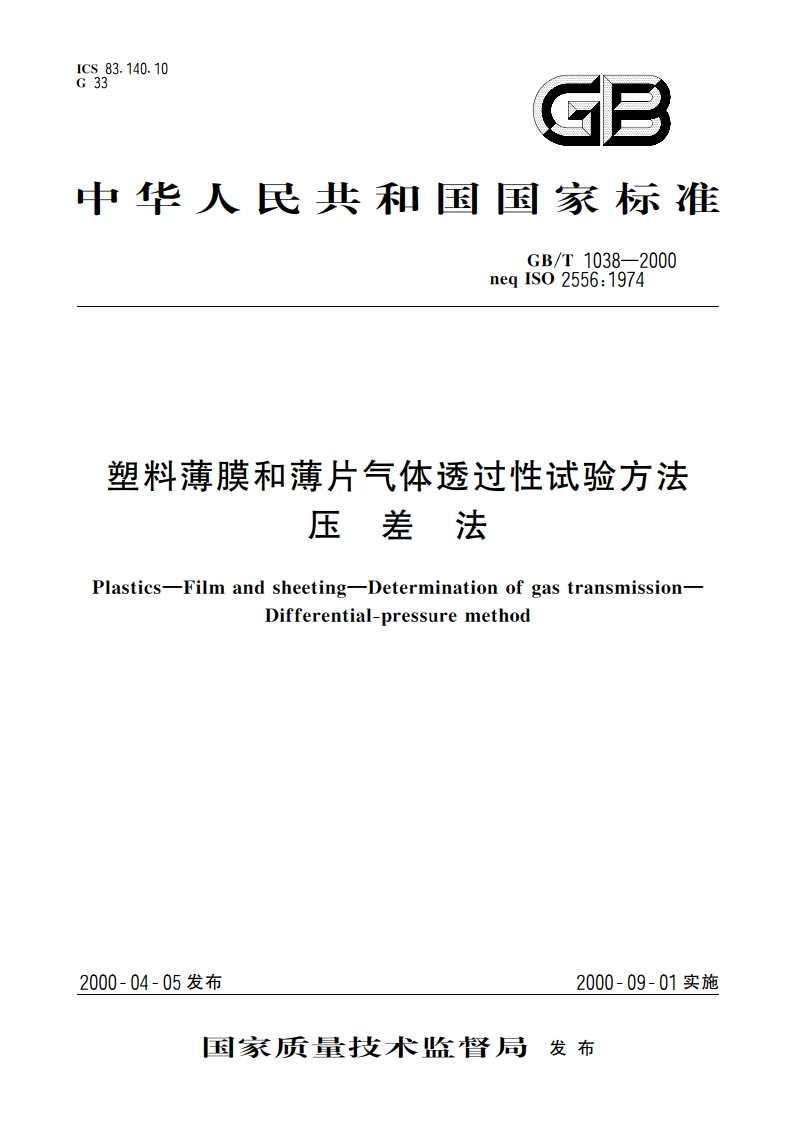

塑料薄膜和薄片气体透过性试验方法 压差法 GBT 1038-2000.pdf

中华人民共和国国家标准塑料薄膜和薄片气体透过性试验方法GB/T1038-2000压差法neq IS02556:1974代替GB/T1038一1970Plastics-Film and sheeting-Determination of gas transmission-Differential-pressure method1范围本标准规定了用压差法测定塑料薄膜和薄片气体透过量和气体透过系数的试验方法。本标准适用于测定空气或其他试验气体。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T2918一1998塑料试样状态调节和试验的标准环境GB/T6672一1986塑料薄膜和薄片厚度的测定机械测量法3定义本标准采用下列定义。3.1气体透过量在恒定温度和单位压力差下，在稳定透过时，单位时间内透过试样单位面积的气体的体积。以标准温度和压力下的体积值表示，单位为：cm/m2dPa。3.2气体透过系数在恒定温度和单位压力差下，在稳定透过时，单位时间内透过试样单位厚度、单位面积的气体的体积。以标准温度和压力下的体积值表示，单位为：cm3cm/cm2sPa。4原理塑料薄膜或薄片将低压室和高压室分开，高压室充有约10P?的试验气体，低压室的体积已知。试样密封后用真空泵将低压室内空气抽到接近零值。用测压计测量低压室内的压力增量p,可确定试验气体由高压室透过膜（片）到低压室的以时间为函数的气体量，但应排除气体透过速度随时间而变化的初始阶段。气体透过量和气体透过系数可由仪器所带的计算机按规定程序计算后揄出到软盘或打印在记录纸上，也可按测定值经计算得到。5仪器透气仪见图1。仪器包括以下几部分：5.1透气室国家质量技术监督局2000-04-05批准2000-09-01实施GB/T1038-2000105Pa范围内。压力过高时，应开启隔断阀排出。7.7对携带运算器的仪器，应首先打开主机电源开关及计算机电源开关，通过键盘分别输入各试验台样品的名称、厚度、低压室体积参数和试验气体名称等，准备试验。7.8关闭高、低压室排气针阀，开始透气试验。7.9为剔除开始试验时的非线性阶段，应进行10m的预透气试验。随后开始正式透气试验，记录低压室的压力变化值p和试验时间t。7.10继续试验直到在相同的时间间隔内压差的变化保持恒定，达到稳定透过。至少取3个连续时间间隔的压差值，求其算术平均值，以此计算该试样的气体透过量及气体透过率。8结果计算8.1气体透过量Q按式(1)进行计算：Qg=业X女X。TXb,-b是X5X2480900490908980548480008n(1）式中：Q。一材料的气体透过量，cm3/m2dPa;p/一在稳定透过时，单位时间内低压室气体压力变化的算术平均值，Pa小：V一低压室体积，cm,S一试样的试验面积，m2:T一试验温度，K;P1一p一试样两侧的压差，Pa;T。p,一标准状态下的温度(273.15K)和压力(1.0133105Pa)。8.2气体透过系数p.cm3cm/(cm2sPa)按式(2)进行计算：VD-出5义分-1574X10QXD(2D式中：pa一材料的气体透过*，cm3cm/(cm2sPa):/一在稳定透过时，单位时间内低压室气体压力变化的算术平均值，P/s:T一试验温度，K:D一试样厚度，cm.8.3对于给定的仪器，低压室体积V和试样的试验面积S是一常数。8.4对携带运算器的试验仪器，计算机将直接计算出试样的气体透过量和气体透过系数。8.5试验结果以每组试样的算术平均值表示。9试验记录试验记录应至少包括以下几项：a)样品名称及状态调节情况的说明；b)所使用的仪器及状况说明：c)所用试验气体名称，d)试验温度；e)每个试样的厚度：)每个试样的透气量及每组试样算术平均值：g)根据需要计算气体透过系数。
