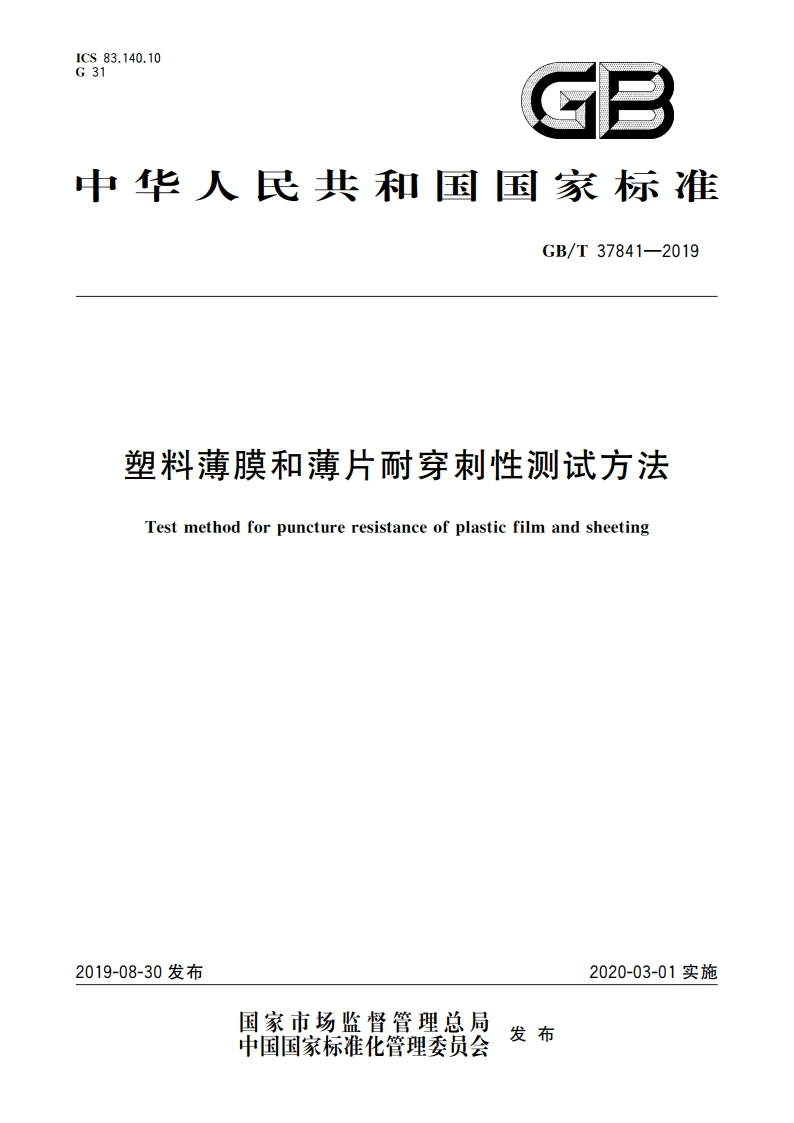

塑料薄膜和薄片耐穿刺性测试方法 GBT 37841-2019.pdf

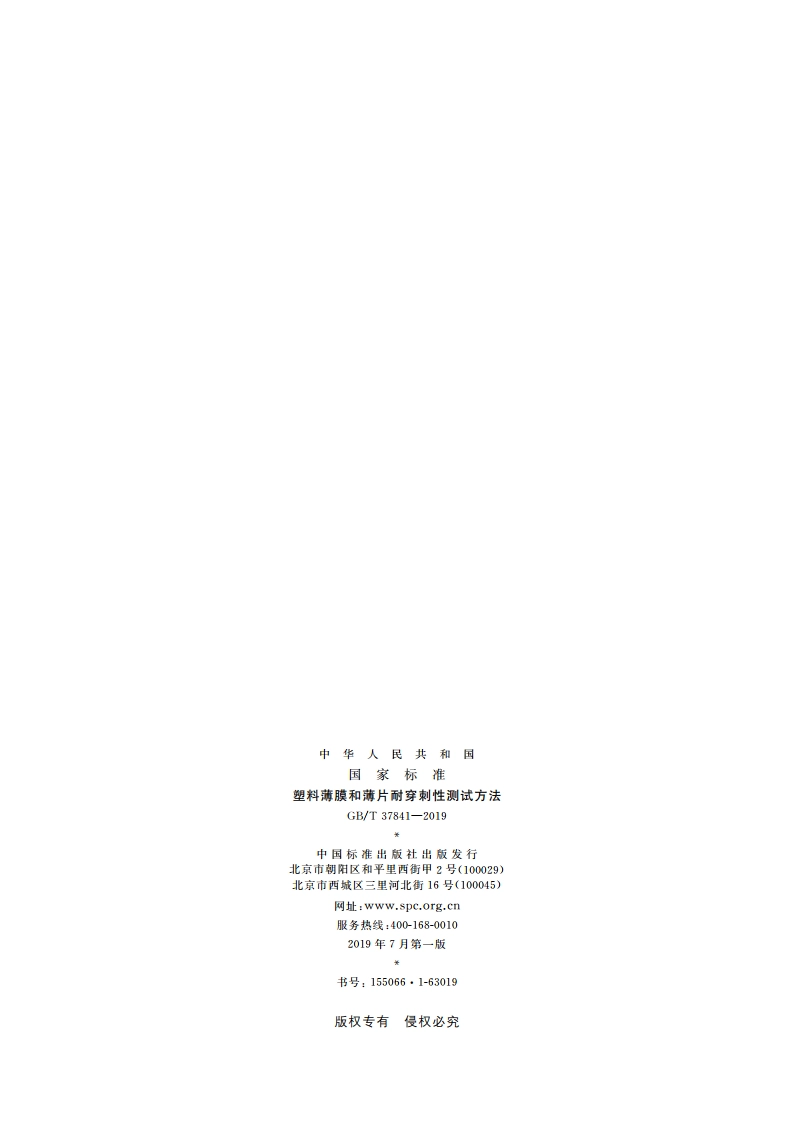

中华人民共和国国家标准塑料薄膜和薄片耐穿刺性测试方法GB/T37841-2019中国标准出版社出版发行北京市初阳区和平里西街甲2号(100029)北京市西城区三里河北街16号(100045)网址：www,spC.org.Cn服务热线：400-168-00102019年7月第一版书号：1550661-63019版权专有侵权必究GB/T37841-2019塑料薄膜和薄片耐穿刺性测试方法1范围本标准规定了塑料薄膜和薄片的耐穿刺性能的测试原理、仪器、试样及状态调节、穿刺速度、试验步骤、试验结果、试验报告，本标准适用于厚度小于1mm的软质塑料薄膜和薄片。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T1040.1塑料拉伸性能的测定第1部分：总则GB/T2918塑料试样状态调节和试验的标准环境GB/T6672塑料薄膜和薄片厚度测定机械测量法3术语和定义下列术语和定义适用于本文件。3.1耐穿刺性puncture resistance薄膜和薄片抵抗被穿刺针穿透的能力。注：以耐穿刺力、耐穿刺强度或穿刺伸长量表示，3.2耐穿刺力anti-puncture force穿刺针垂直穿透试样时所需的最大力。3.3耐穿刺强度anti-puncture strength试样单位厚度的耐穿刺力。3.4穿刺伸长量puncture elongation穿刺针接触试样后，当力值达到预应力时为起点，直至试样穿透时穿刺针的位移距离。4原理试样固定在两个夹特环之间，穿刺针以恒定的速率垂直顶刺试样中心位置，记录试样穿刺时承受的负荷及穿刺伸长量。1GB/T37841-20195仪器5.1耐穿刺力试验装置5.1.1基本构造耐穿刺力试验装置基本构造如图1。单位为毫米上夹特环50减10敲入下夹特环p1.050或0球R0.5升a)试验装置b)钢针固定装置c)试样固定环说明：1一十字头，2一安装台：3负载传感器，4一连接头：5穿刺针：6一试样周定环：7一支撑台，图1耐穿刺力试验装置示意图5.1.2负载传感器负载传感器测量精度为0.01N,且在规定的试验速度下无惯性滞后。5.1.3穿刺针穿刺针的材质为不锈钢，直径为(1.00士0.05)mm:穿刺针尖端为半球状，半径为(0.500.05)mm。穿刺针的位置垂直于试样固定环中心的正上方。注：穿刺针每使用满1000次，用放大倍率不小于10倍的光学显微镜观察穿刺针顶端尺寸是否仍然满足要求。5.1.4试样固定环试样固定环为金属材质，内径为(10.00.1)mm或(50.0士0.5)mm,应确保试样固定环中的试样平整。5.2厚度测量仪分度值不大于0.1m。2
