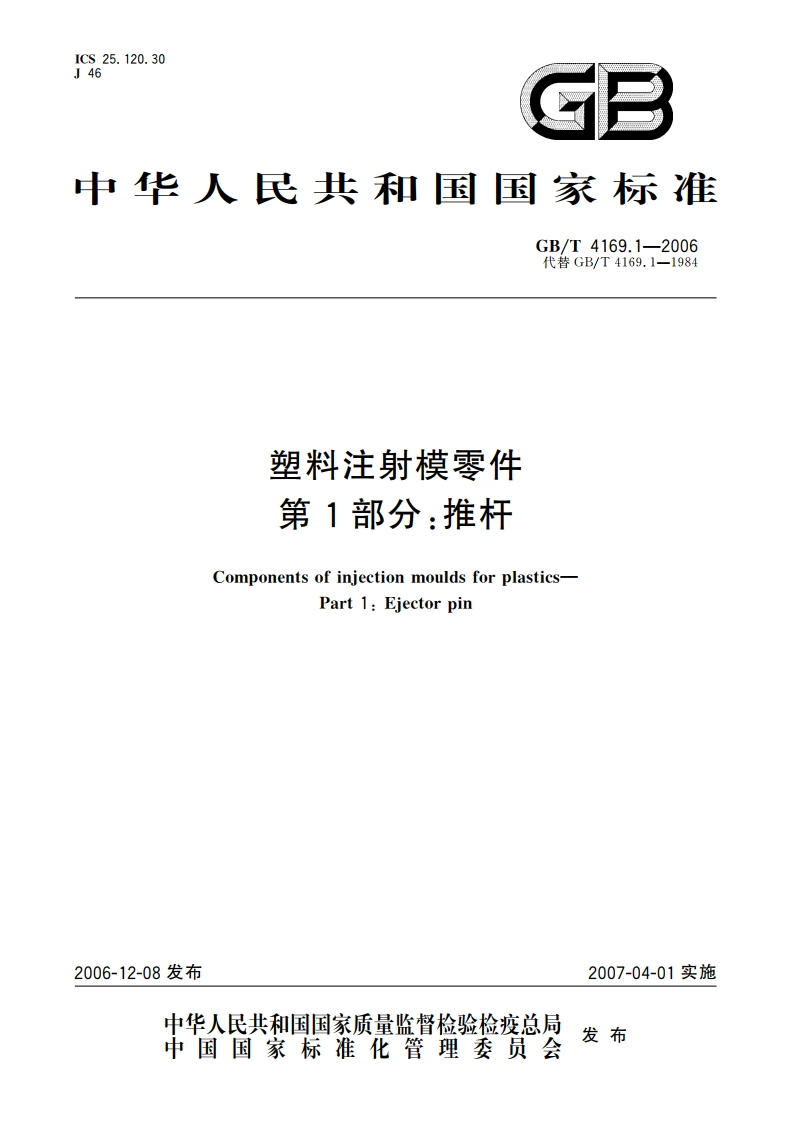

塑料注射模零件
第1部分：推杆
GBT
4169.1-2006
塑料
注射
零件
部分
推杆
4169.1
2006

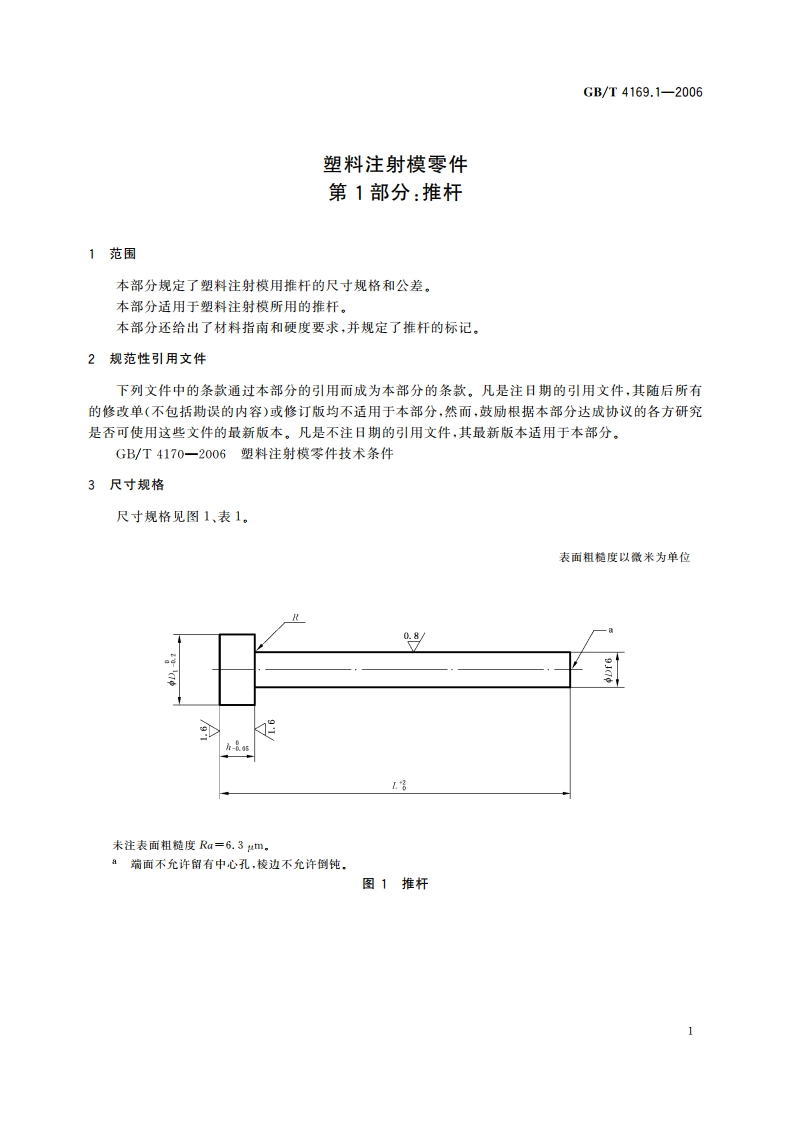

GB/T4169.1-2006塑料注射模零件第1部分：推杆1范围本部分规定了塑料注射模用推杆的尺寸规格和公差。本部分适用于塑料注射模所用的推杆。本部分还给出了材料指南和硬度要求，并规定了推杆的标记。2规范性引用文件下列文件中的条款通过本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括恸误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T4170一2006塑料注射模零件技术条件3尺寸规格尺寸规格见图1、表1。表面粗糙度以微米为单位L8未注表面粗糙度Ra=6.3m,端面不允许留有中心孔，棱边不允许倒饨。图1推杆
