塑料力学性能试验方法总则 GBT 1039-1992.pdf

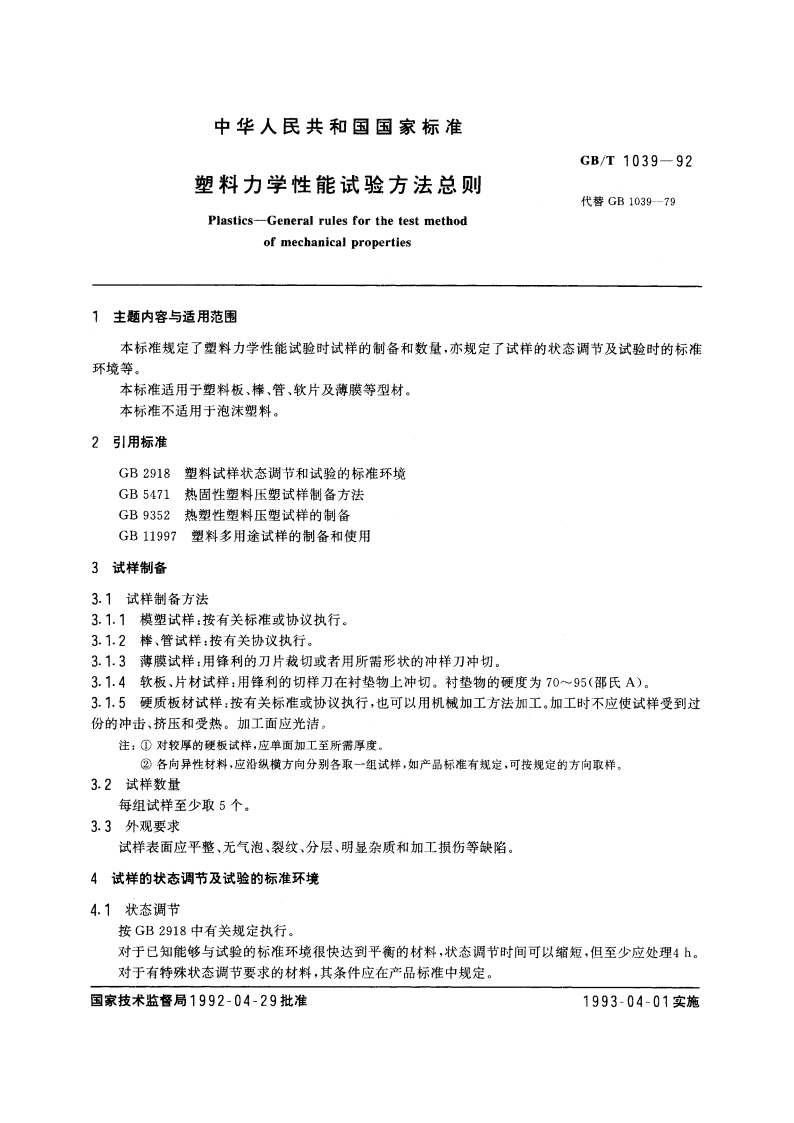

UDC678.5:620.173G31B中华人民共和国国家标准GB/T1039-92塑料力学性能试验方法总则Plastics-General rules for the test methodof mechanical properties1992-04-29发布1993-04-01实施国家技术监督局发布中华人民共和国国家标准GB/T1039-92塑料力学性能试验方法总则代替GB1039-79Plastics-General rules for the test methodof mechanical properties1主题内容与适用范围本标准规定了塑料力学性能试验时试样的制备和数量，亦规定了试样的状态调节及试验时的标准环境等。本标准适用于塑料板、棒、管、软片及薄膜等型材。本标准不适用于泡沫塑料。2引用标准GB2918塑料试样状态调节和试验的标准环境GB5471热固性塑料压塑试样制备方法GB9352热塑性塑料压塑试样的制备GB11997塑料多用途试样的制备和使用3试样制备3.1试样制备方法3.1.1模塑试样：按有关标准或协议执行。3.1.2棒、管试样：按有关协议执行。3.1.3薄膜试样：用锋利的刀片裁切或者用所需形状的冲样刀冲切。3.1.4软板、片材试样：用锋利的切样刀在衬垫物上冲切。衬垫物的硬度为7095（邵氏A)。3.1.5硬质板材试样：按有关标准或协议执行，也可以用机械加工方法加工，加工时不应使试样受到过份的冲击、挤压和受热。加工面应光洁。注：对较厚的硬板试样，应单面加工至所需厚度。各向异性材料，应沿纵横方向分别各取一组试样，如产晶标准有规定，可按规定的方向取样。3.2试样数量每组试样至少取5个。3.3外观要求试样表面应平整、无气泡、裂纹、分层、明显杂质和加工损伤等缺陷。4试样的状态调节及试验的标准环境4.1状态调节按GB2918中有关规定执行。对于已知能够与试验的标准环境很快达到平衡的材料，状态调节时间可以缩短，但至少应处理4。对于有特殊状态调节要求的材料，其条件应在产品标准中规定。国家技术监督局1992-04-29批准1993-04-01实施
