塑料注射模零件
第10部分：支承柱
GBT
4169.10-2006
塑料
注射
零件
10
部分
支承
4169.10
2006

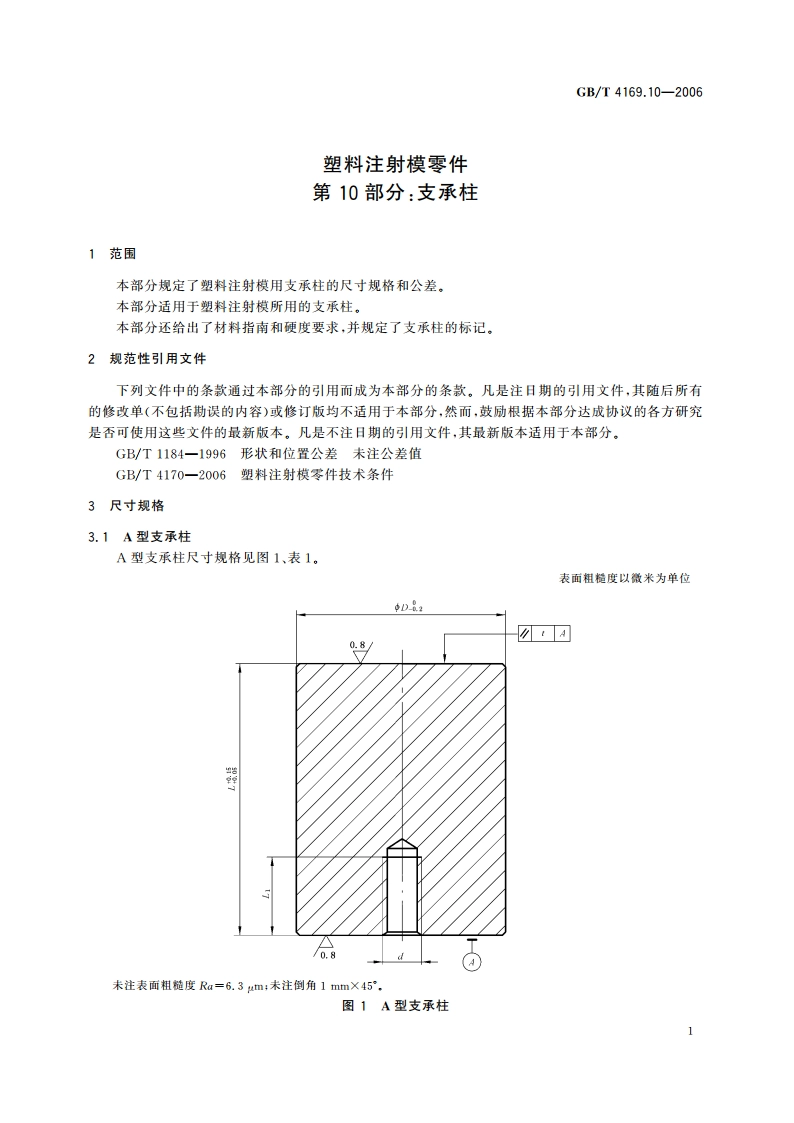

GB/T4169.10-2006塑料注射模零件第10部分：支承柱1范围本部分规定了塑料注射模用支承柱的尺寸规格和公差。本部分适用于塑料注射模所用的支承柱。本部分还给出了材料指南和硬度要求，并规定了支承柱的标记。2规范性引用文件下列文件中的条款通过本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括恸误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T1184一1996形状和位置公差未注公差值GB/T4170一2006塑料注射模零件技术条件3尺寸规格3.1A型支承柱A型支承柱尺寸规格见图1、表1。表面粗糙度以微米为单位D最：因0.8/0.8未注表面粗糙度Ra=6.3m:未注倒角1mm45。图1A型支承柱
