塑料 酚醛树脂 液体甲阶酚醛树脂在酸性条件下固化时假绝热温升的测定 GBT 32675-2016.pdf

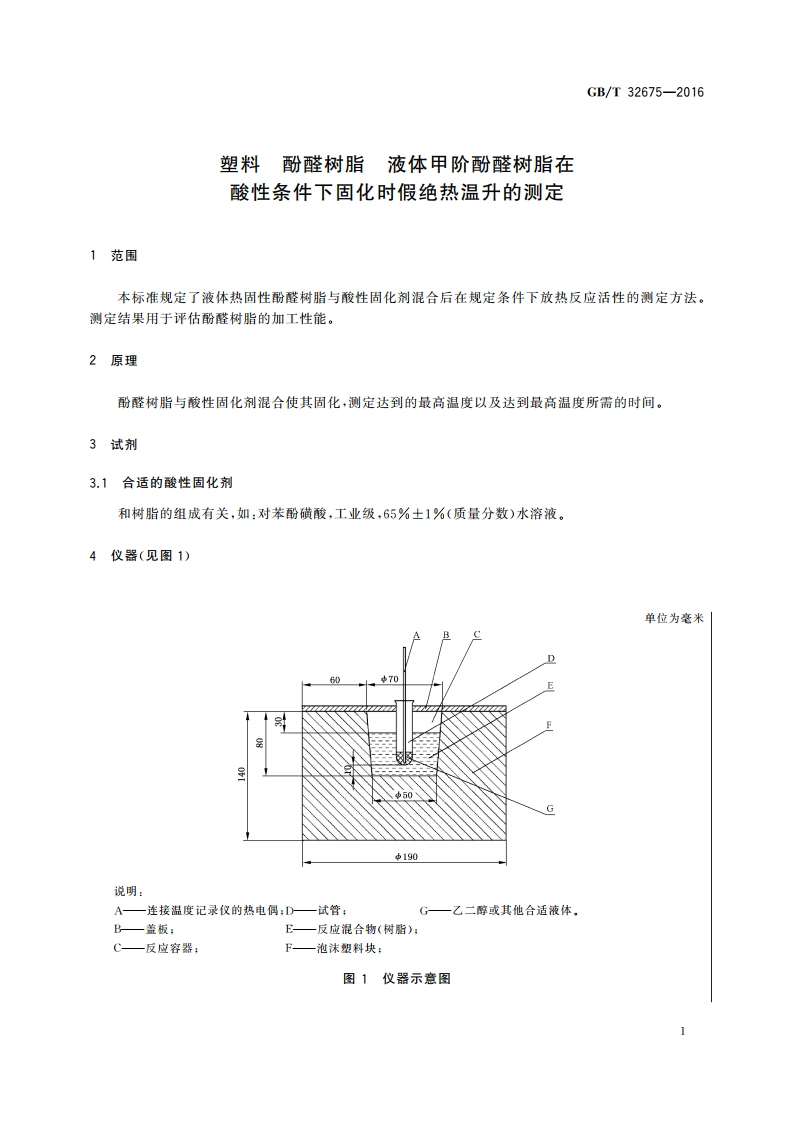

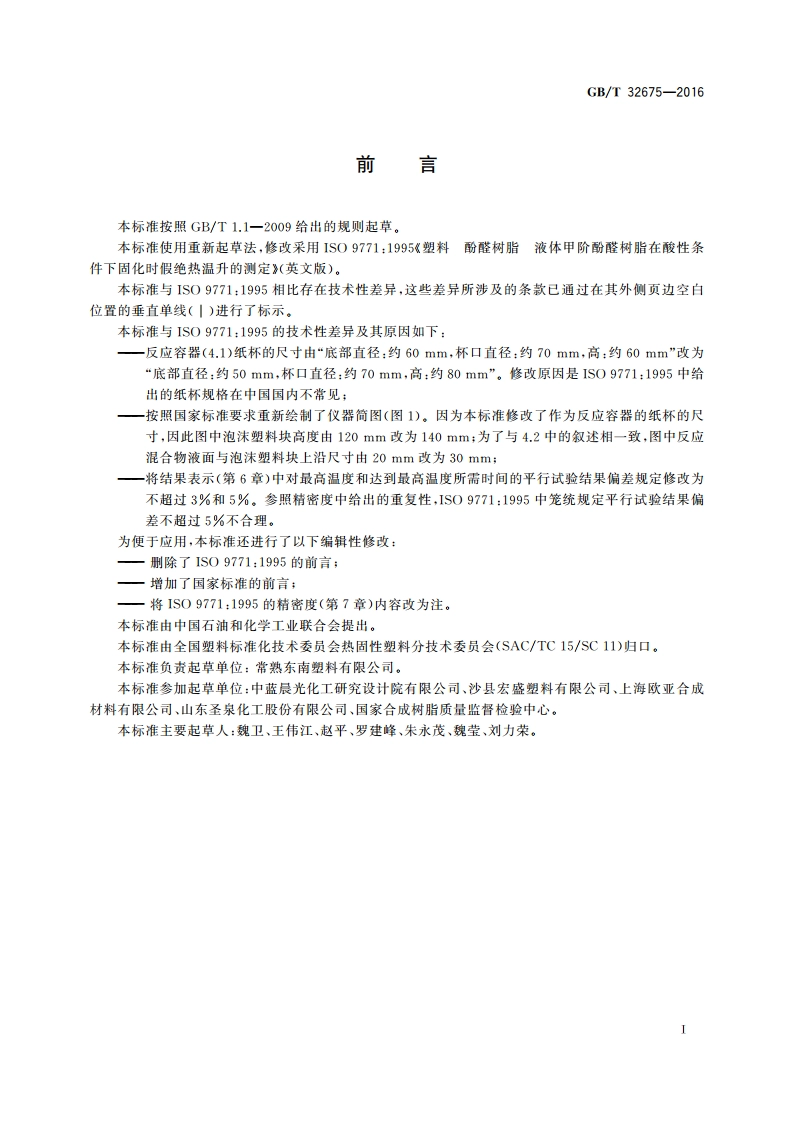

GB/T32675-2016塑料酚醛树脂液体甲阶酚醛树脂在酸性条件下固化时假绝热温升的测定1范围本标准规定了液体热固性酚醛树脂与酸性固化剂混合后在规定条件下放热反应活性的测定方法。测定结果用于评估酚醛树脂的加工性能。2原理酚醛树脂与酸性固化剂混合使其固化，测定达到的最高温度以及达到最高温度所需的时间。3试剂3.1合适的酸性固化剂和树脂的组成有关，如：对苯酚磺酸，工业级，65%士1%（质量分数）水溶液。4仪器（见图1）单位为毫米中190说明：A一连接温度记录仪的热电偶：D一试管，G一乙二停或其他合适液体。D盖板：一反应混合物（树脂），C反应容器，下泡沫塑料块，图1仪器示意图GB/T32675-20164.1反应容器：浸渍聚乙烯的纸杯，尺寸如下：一底部直径：约50mm;一杯口直径：约70mm:一高：约80mm。4.2带空腔的泡沫塑料块：由表观密度约为30kg/m3一50kg/m3的酚醛树脂或聚氨酯泡沫制成，具有容纳反应容器(4,1)的空腔。所设空腔应使反应混合物的表面位于泡沫塑料块上沿以下约30mm,反应容器应牢固放置于泡沫塑料中。反应容器周围的绝热层厚度至少为60mm。注：建议定期更换池沫块，因为保温材料磨损后会影响测试结果。4.3非金属盖板：用于覆盖泡沫塑料块(4,2)。4.4热电偶：热端浸入试管底部的乙二醇或其他合适的液体中。4.5温度记录仪。4.6移液管：标称容积10mL。4.7试管：中16mmX60mm装有2mL乙二醇或其他合适的液体。4.8搅拌装置：机械或手动搅拌。4.9天平：精度为0.2g。5操作步骤称取保存在23士0.2条件下的树脂样品100g士0.5g,加入反应容器(4.1)中。将装有样品的反应容器凋节到23士0.2状态，然后放人泡沫塑料块(4.2)中。用移液管(4.6)缓缓加人10mL温度为23士0,2的固化剂。加入固化剂后立即启动温度记录仪(4.5)。搅拌35s,使树脂和固化剂充分混合。如有需要，也可采用不同的搅拌混合时间，但需要在试验报告中注明。混合完成后，取出搅拌器，将装有热电偶(4.4)的试管(4.7)穿过盖板(4.3)浸人反应混合物中，试管底部位于反应容器(4.1)中心，离反应容器底部1cm。如果采用起始温度23不能产生清晰的温度峰，也可提高树脂和固化剂的温度。如果树脂反应活性过高，应成少固化剂用量。用温度记录仪记录：1)达到的最高温度：2)达到最高温度所需的时间。按上述步骤共进行两次试验，6结果表示计算两次试验测得的最高温度的平均值，单位为摄氏度（），计算两次试验达到的最高温度所用时间的平均值，单位为分(min)。报告这些平均值作为结果。如果两次试验测得的最高温度偏差超过3%或达到最高温度所需时间的偏差超过5%，应重新测试。7精密度（试验误差）本标准暂无精密度数据。注：1S09771:1995给出的重复性和再现性为：)最高温度：重复性为土3%，再现性为土5%：2
