塑料多用途试样的制备和使用 GBT 11997-1989.pdf

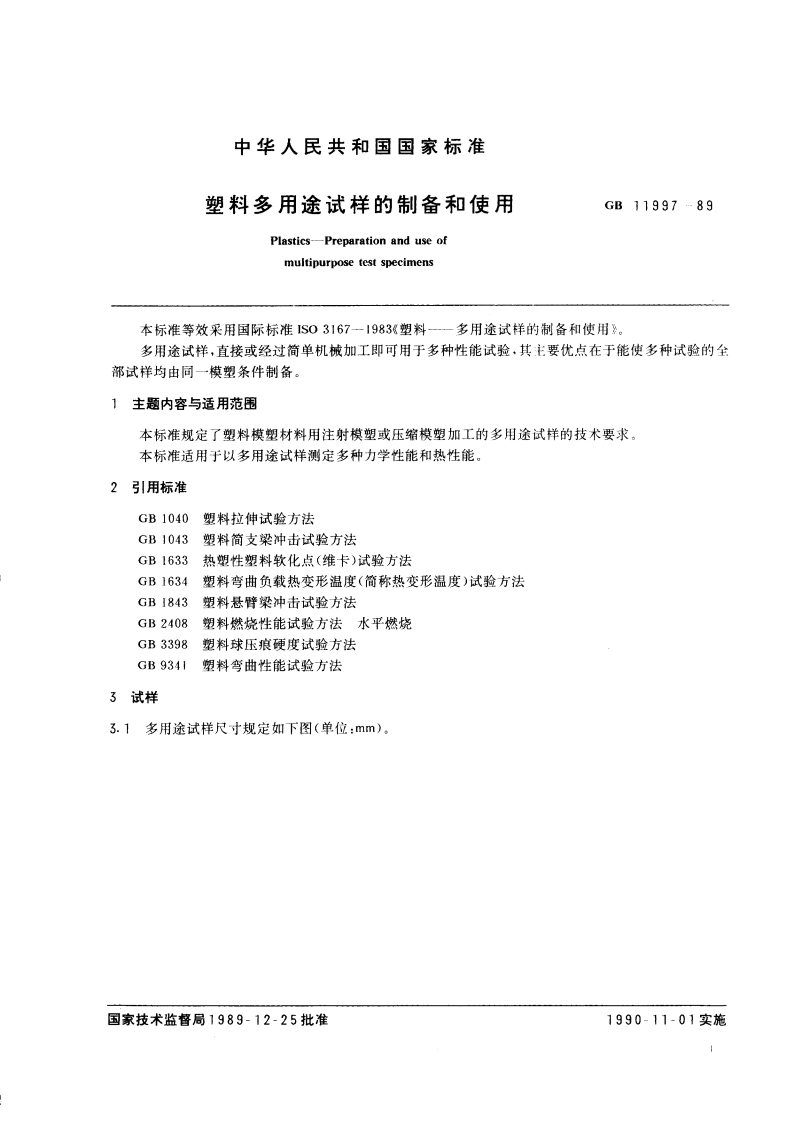

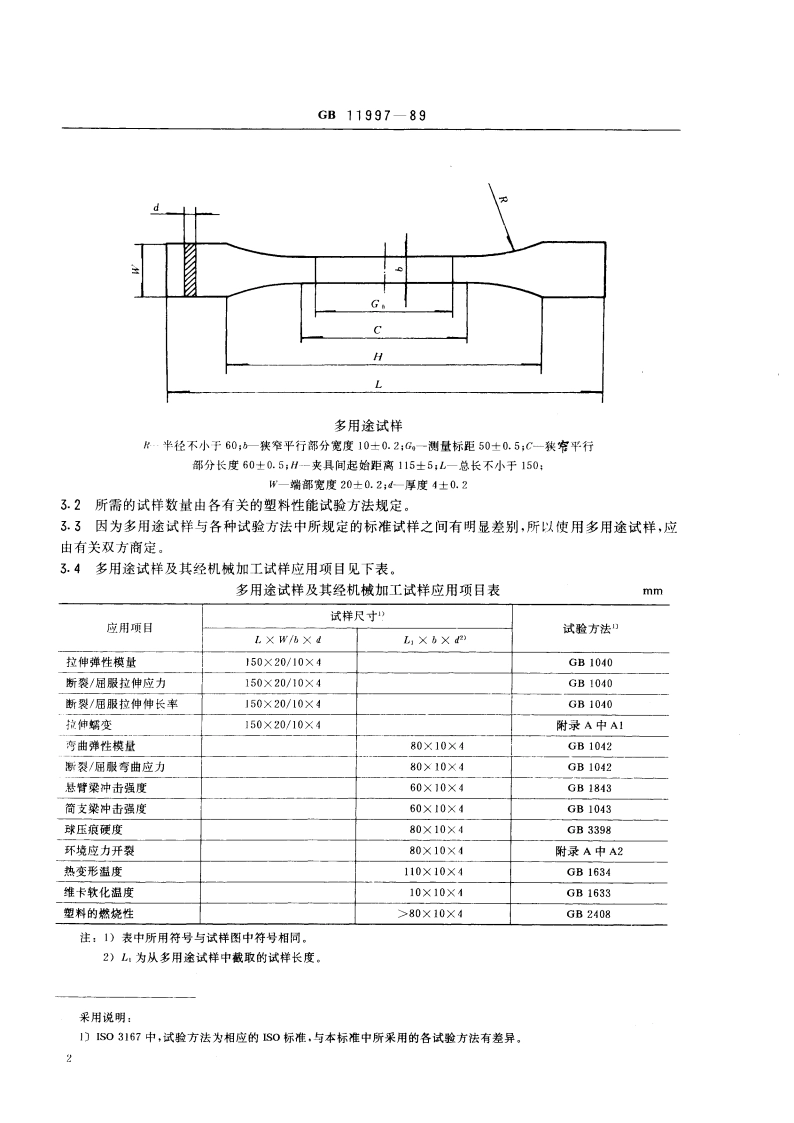

中华人民共和国国家标准塑料多用途试样的制备和使用GB11997-89Plastics-Preparation and use ofmultipurpose test specimens本标准等效采用国际标准1S03167一1983塑料一一多用途试样的制备和使用。多用途试样，直接或经过简单机械加工即可用于多种性能试验，其主要优点在于能使多种试验的全部试样均由同一模塑条件制备。1主题内容与适用范围本标准规定了塑料模塑材料用注射模塑或压缩模塑加工的多用途试样的技术要求。本标准适用于以多用途试样测定多种力学性能和热性能。2引用标准GB1040塑料拉伸试验方法GB1043塑料简支梁冲击试验方法GB1633热塑性塑料软化点（维卡）试验方法GB1634塑料弯曲负载热变形温度（简称热变形温度）试验方法GB1843塑料悬臂梁冲击试验方法GB2408塑料燃烧性能试验方法水平燃烧GB3398塑料球压痕硬度试验方法GB9341塑料弯曲性能试验方法3试样3.1多用途试样尺寸规定如下图（单位：mm).国家技术监督局1989-12-25批准1990-11-01实施GB11997-894试样制备4.1模塑4.1.1本标准应按附录A中A3推荐规定及有关产品标准规定的条件模塑，使用单模腔模具浇口的最小直径应至少等于试样的最小尺寸。4.1,2为保证所有试样处于相同状态，必须严格控制模塑条件。为使注塑试样获得可比的试验结果，必需商定模具浇口的统一位置。4.2机械加工4.2.1试样的机械加工应按附录A中A4推荐规定或双方的协议进行，试样的中部表面应保持模塑状态。4.2.2长度等于或小于60mm的试样应从多用途试样的中间平行部分切取。4.2.3长度大于60mm的试样，应从多用途试样的宽端部分机械加工到中间平行部分的宽度，其宽度不应小于中间平行部分，超过中间平行部分宽度的量不大于0.2mm。机械加工时，应注意避免损伤该部分的模塑表面。4.2.4用多用途试样横切成较短的试样时，应使短试样的中心与原来试样的中心相同。5试样制备报告试样制备报告应包括下列各项：a.注明按照本国家标准：b.模塑材料的名称、规格及生产厂：c,使用的模塑方法及条件：d.预处理，包括退火与所产生的收缩（如果观察到的话）；e,使用的机械加工方法及条件；重.所得试样的最终尺寸：g。其他有关的情况；h.制备日期、制备人员。
