塑料 试验用聚氯乙烯(PVC)糊的制备 分散器法 GBT 16613-2008.pdf

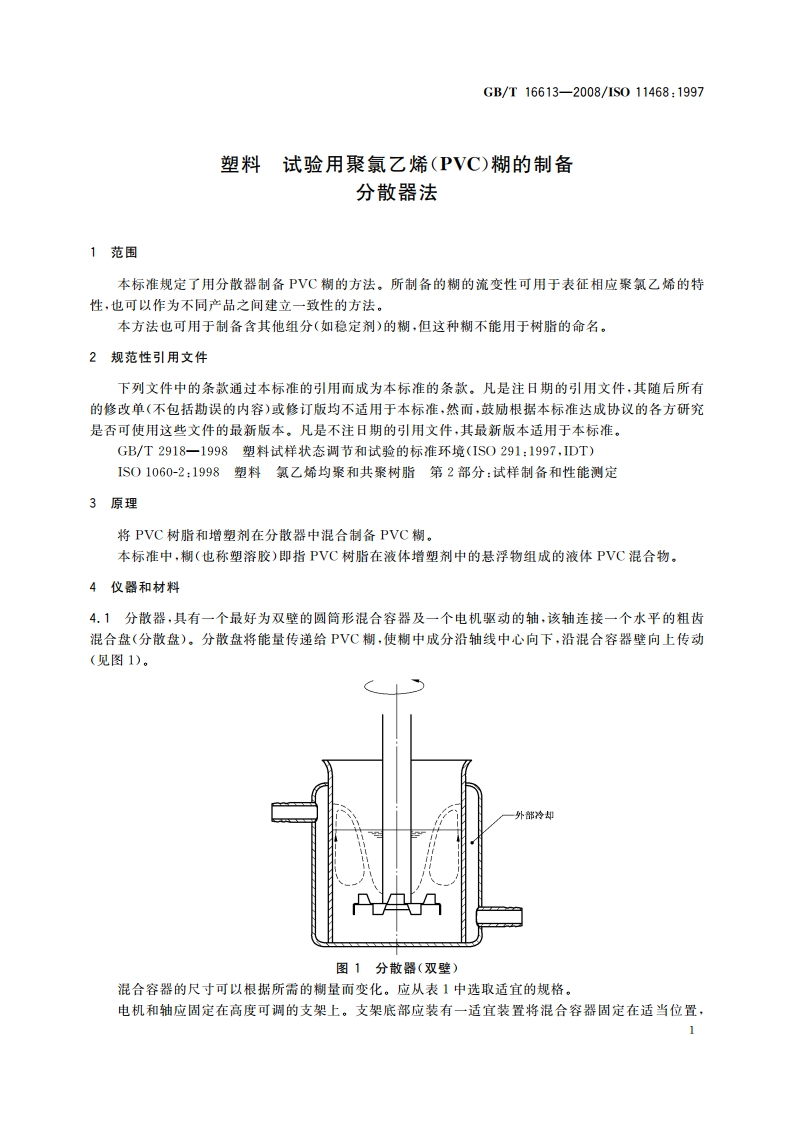

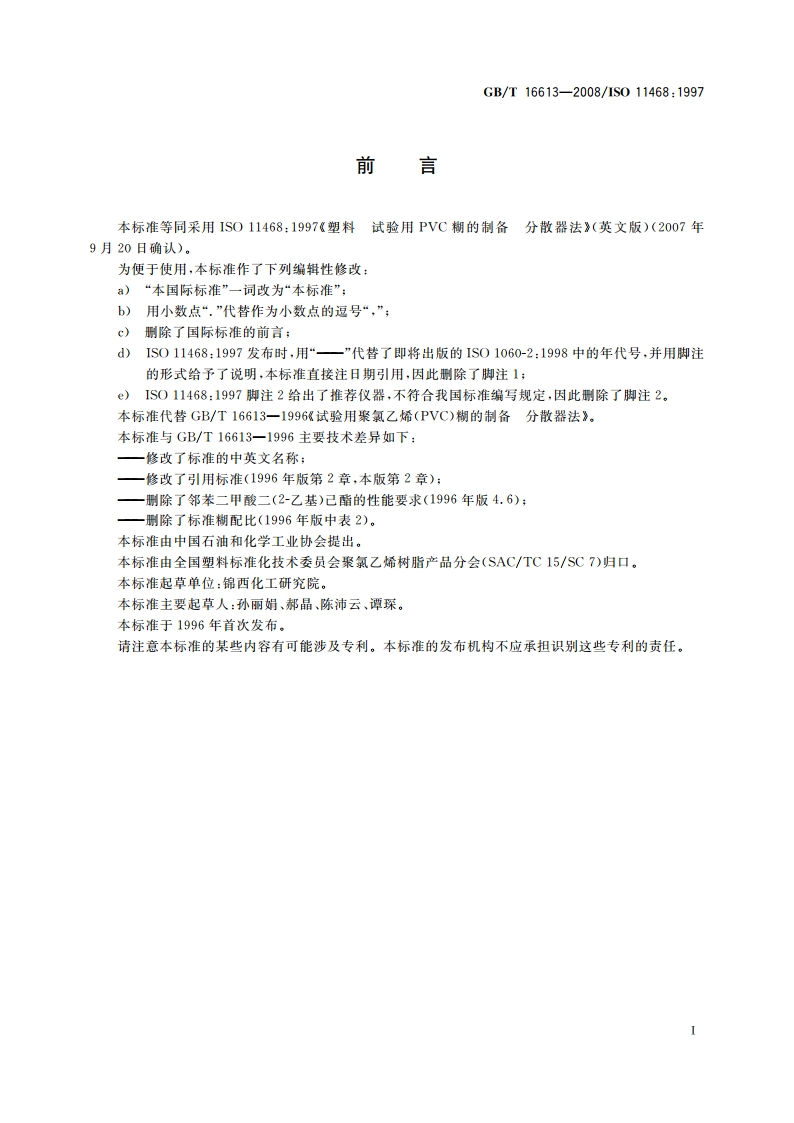

ICS83.080.20G32中华人民共和国国家标准GB/T16613-2008/IS011468:1997代替GB/T16613一1996塑料试验用聚氯乙烯(PVC)糊的制备分散器法Plastics-Preparation of PVC pastes for test purposes-Dissolver method(ISO11468:1997,DT)2008-06-04发布2008-12-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布GB/T16613-2008/1S011468:19976糊的组成每次制备糊的量应遵照表1的规定。IS01060-2:1998中描述的标准糊A或B可用于命名。应在糊制备报告中记录确切的配比。7糊的制备在(23士1)C下调节增塑剂和PVC树脂试样。称量所用糊配比中规定的PVC树脂试样及增塑剂的量，精确至1g(见第6章)。将增塑剂移入混合容器并手动搅拌PVC树脂直至粉末完金湿润。用刮刀(4,3)将未混合的物料从混合容器壁上刮下并将其并入混合物中，将混合容器置于由以下方式得到的23C环境中：)在双壁混合容器（推荐方法）情况下，在混合容器壁之间通人水浴(4.5)循环水或b)在单壁混合容器情况下，将混合容器放入水浴中。在分散盘的中心下部放置混合容器，然后降低分散盘至表1所述高度。按表1所述的转速搅拌混合物(150士5)s,然后停止搅拌。使用刮刀清理轴和混合容器壁上附着的糊或未混合的物料，合并于混合物中。然后，于如前所述的同样转速再搅拌混合物(150士5)s,检测糊温度。在整个过程中糊温度不应超过35C。如果PVC树脂在此条件下未形成糊或糊温度超过35C,则用更多的增塑剂量来制备糊。如果糊用于黏度的测定，则应在部分真空下脱除糊中气体，如700P(绝对压力)，并在泡沫消除后于该压力下保持5min,然后于(23士1)C温度下保存，如在水浴中，直至使用。8试验报告试验报告至少应包括以下信息：a)采用本标准：b)完整鉴别所用PVC树脂的所有必要说明：c)所用的糊配比：d)混合结束后糊的温度；e)制糊日期：与本标准的任何差异。
