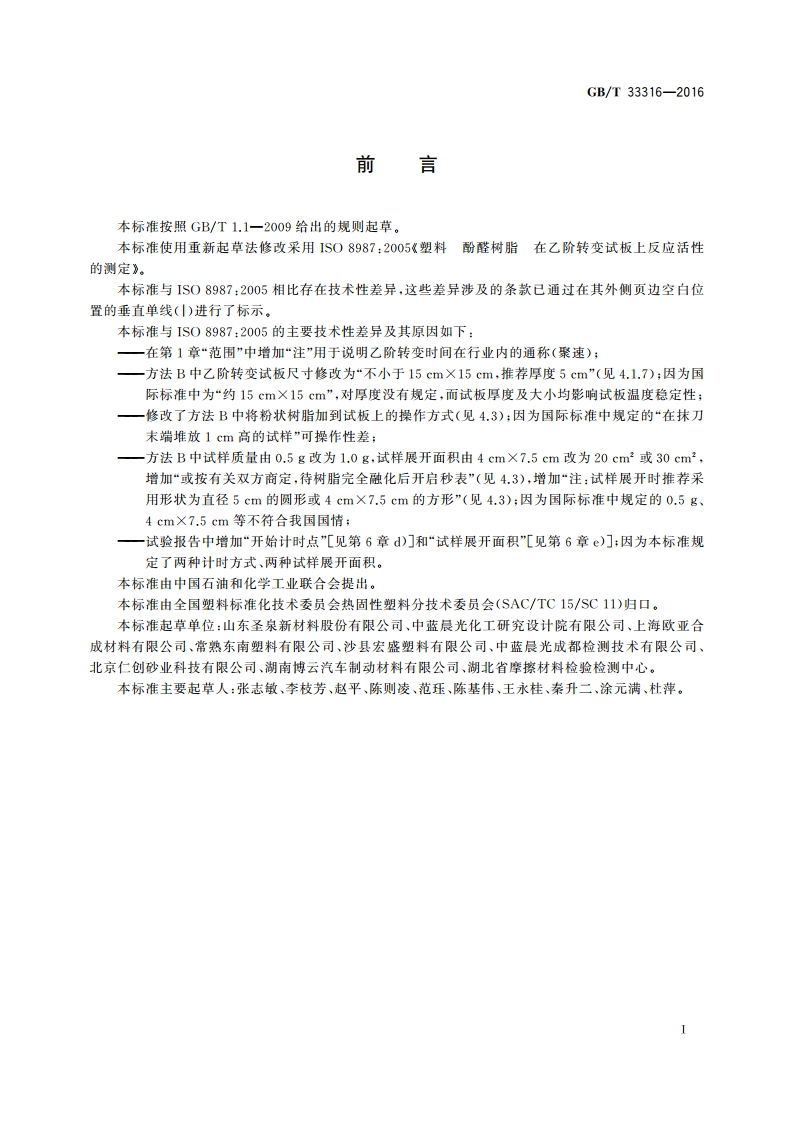

塑料 酚醛树脂 在乙阶转变试板上反应活性的测定 GBT 33316-2016.pdf

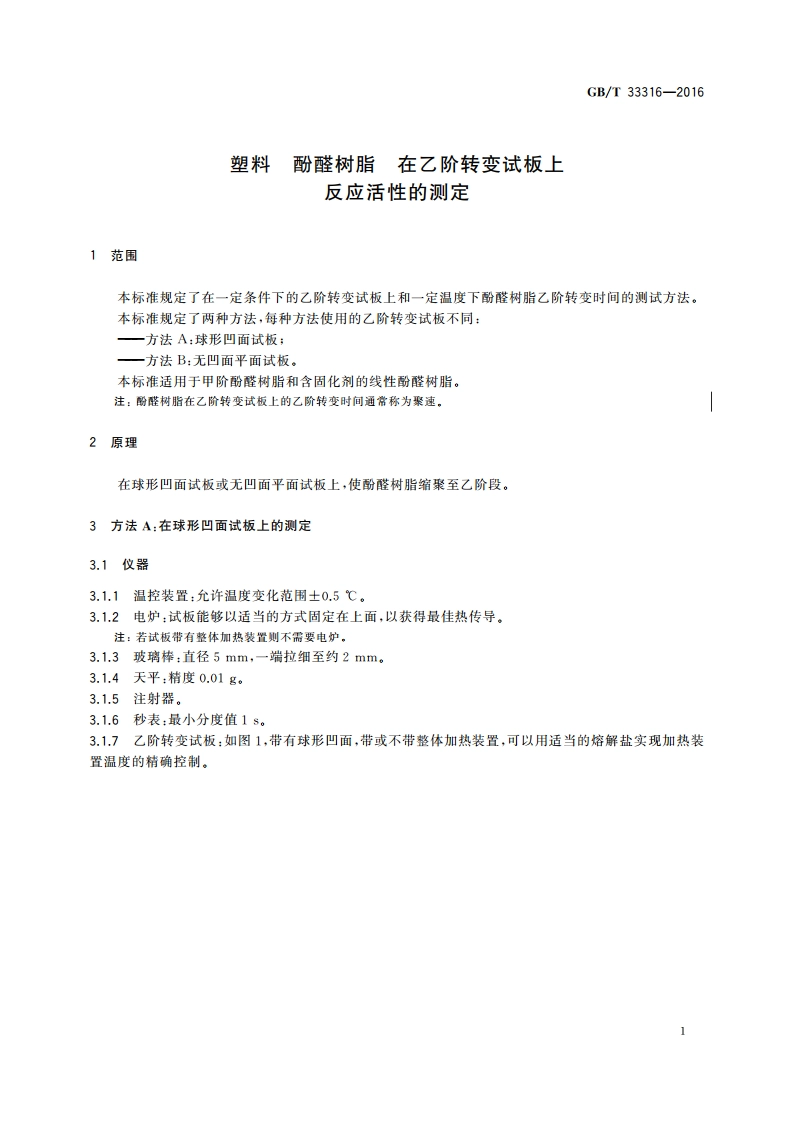

GB/T33316-20164方法B:在无凹面平面试板上的测定4.1仪器4.1.1温控装置：允许温度变化范围士0.5。4.1.2电炉：能够以适当的方式固定试板以获得最佳热传导。注：若试板带有整体加热装置则不需要电炉。4.1.3抹刀：长约10cm,宽约1.25cm。4.1.4天平：精度0.01g。4.1.5注射器。4.1.6秒表：最小分度18。4.1.7乙阶转变试板：不小于15cm15cm,推荐厚度5cm,具有硬质镀铬表面，温度计插孔内插有温度计，带或不带加热装置，可以用适当的熔解盐实现加热装置温度的精确控制。4.1.8铲刀。4.2测试次数根据相应的标准要求，或按有关双方商定的意见，可以进行一次或多次试验。4.3操作步骤将试板(4.1.7)升到要求的温度。向试板上加入10g士0.05g树脂。如果是粉状树脂，用干燥洁净的纸称取后倒在试板中央：如果是液体树脂或树脂溶液，则用注射器(4.1.5)注射到试板中央。当树脂一接触到试板立即开启秒表(4.1.6)，或按有关双方商定，待树脂完全融化后开启秒表。尽可能快地用抹刀(4.1.3)将树脂均匀展开在试板中央20cm2或30cm2的范围内，用抹刀末端推压树脂。保持抹刀前端稍向上拾起，稍用力以3$一次的速度连续推压，到头后再回转方向。不要将抹刀完全脱离树脂直至测试完成，注：试样展开时推荐采用形状为直径5cm的圆形或4cm7.5cm的方形，持续推压直到树脂凝固，即树脂不再拉丝或凝固成橡胶态或变硬，停止秒表。记录所用时间，以秒报告测试结果。用铲刀(4.1.8)刮去试板上的固化树脂，小心操作以免刮伤试板表面。5精密度本标准未获得实验室间数据，故未能提供重复性和再现性注：1S08987:2005的精密度为：1)重复性：士4%：2)再现性：土10%，6试验报告试验报告应包括下列内容：)注明采用本标准和所使用的方法（方法A或方法B):b)所有识别样品测试的必要细节，c)试板温度：d)开始计时点（放样后或融化后，选用方法B时）；e)试样展开面积(20cm2或30cm2,选用方法B时)：D乙阶转变时间（单次测试值和平均值，s),g)测试日期。
