塑料 聚酰胺 试样加速状态调节 GBT 36790-2018.pdf

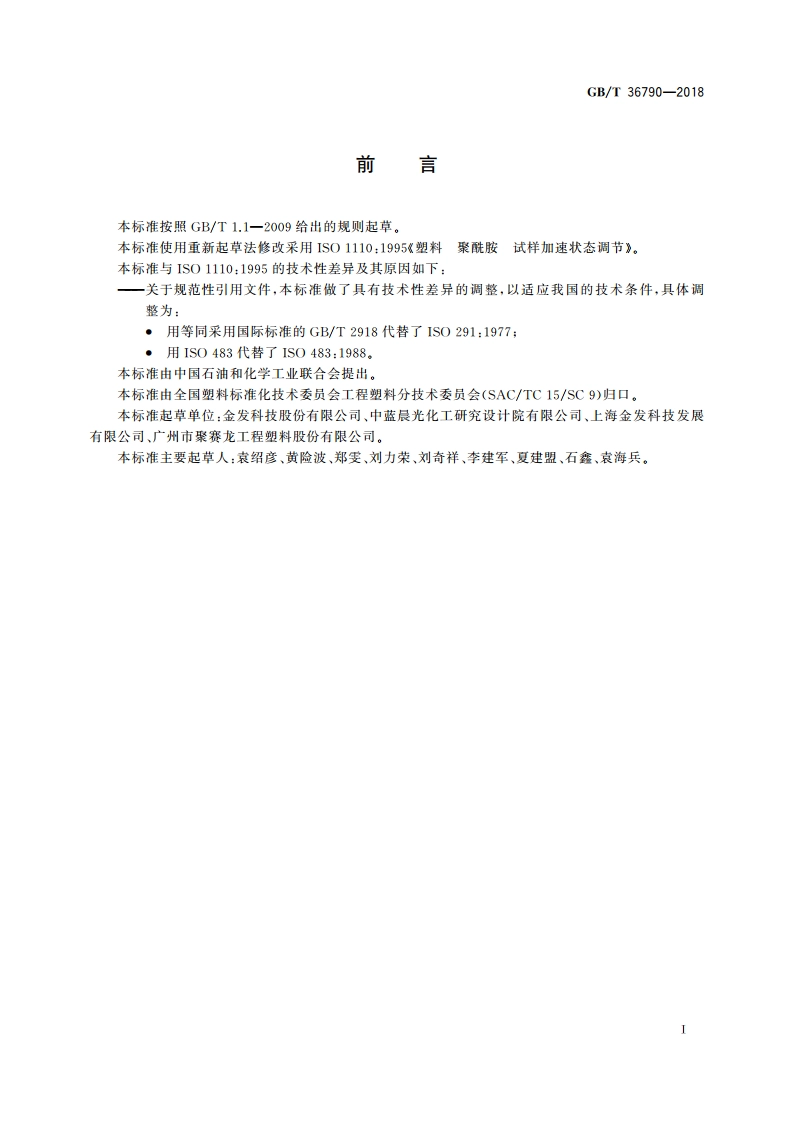

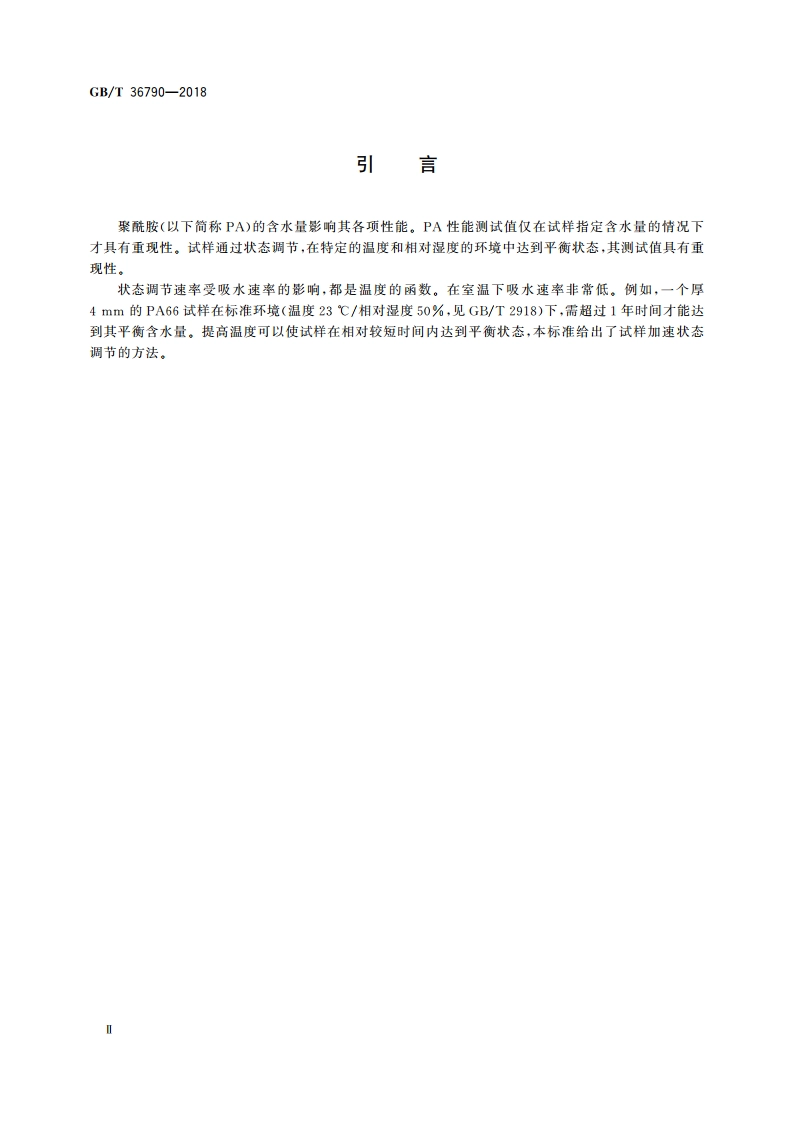

GB/T36790-2018塑料聚酰胺试样加速状态调节1范围本标准规定了均聚聚酰按和共聚聚酰胺测试试样的加速状态调节方法。本标准适用于包含填料和其他添加剂的聚酰胺品种，但不适用于提取物含量大于2%（质量分数）的聚酰胺品种。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2918塑料试样状态调节和试脸的标准坏境(GB/T2918一1988，IS0291:1997,IDT)1SO483塑料保持恒定湿度使用水溶液进行调节和试验用的小型密封容器(Plastics一Smal川enclosures for conditioning and testing using aqueous solutions to maintain the humidity at a constantvalue)3原理测试试样置于温度为701和相对湿度为(62士1)%的环境下（干湿球温度差为10土0.3），直到试样的吸湿达到其平衡值的95%以上。本方法与标准环境（温度23/相对湿度50%）下调节的平衡含水量相接近。即对试样进行加速状态调节后测定的机械性能数值与标淮环境状态（温度23/相对湿度50%）调节后的数值差别不大，4仪器设备4.1恒温恒湿箱：带有风扇以实现空气密闭循环，温度能保持在70士1，相对湿度能保持在(621)%（干湿球温度差为100.3）。4.2如果没有4.1中描述的恒温恒湿箱，则：4.2.1烘箱，其温度能保持701。4.2.2密闭容器，如干燥器，根据1S0483中给出的一般程序，部分填入饱和碘化钾水溶液。在整个状态调节期间，要在溶液中留有足够的盐。试样因吸收碘可能会略微褪色。4.3分析天平，精确到0.1mg。5试验步骤将试样置于预热的恒温恒湿箱(4.1)中或放置于烘箱(4.2.1)中的密闭容器(4.2.2)中。通过合适的方法，如支架，确保每个试样表面都几乎完全与周围空气接触良好。试样经过一定时间：（见表1）的状态调节后，从恒温恒湿箱或密闭容器中取出，置于标准环境（温度23/湿度50%，见GB/T2918)下冷却1h,称重（精确到0.1mg)。随后，按照上述方法，继续加速
