塑料 耐液体化学试剂性能的测定 GBT 11547-2008.pdf

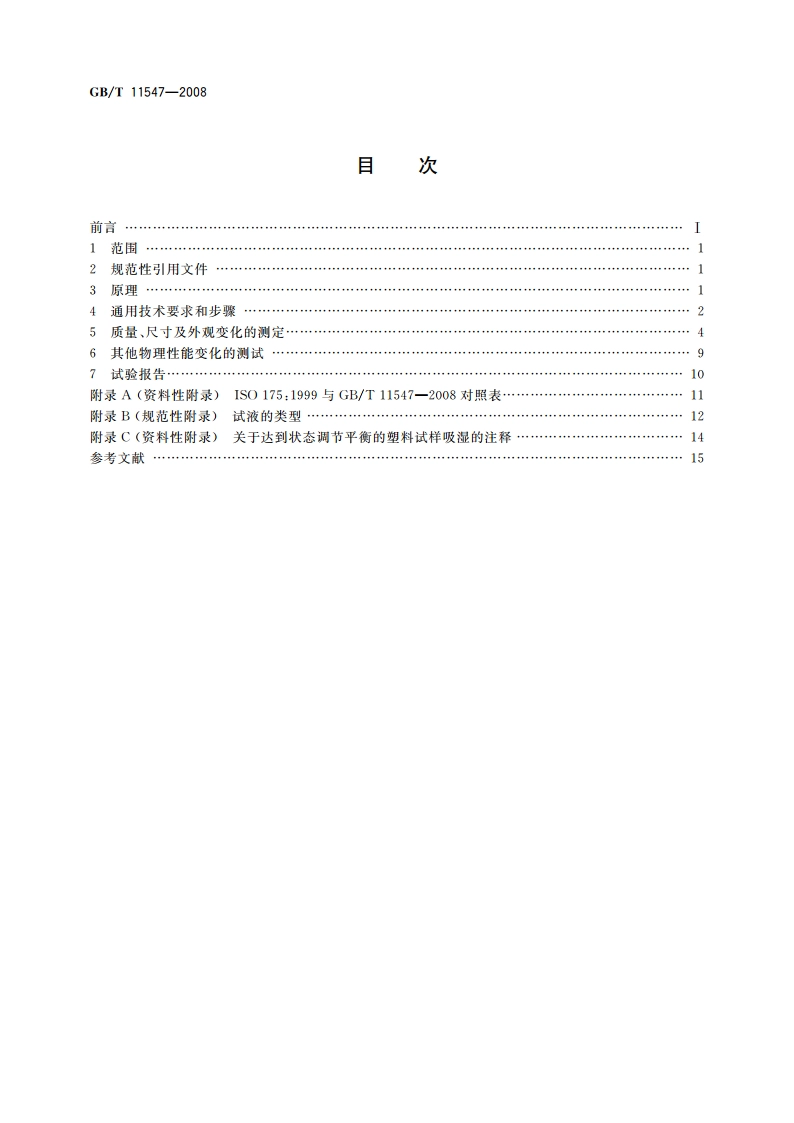

1CS83.080.01G32中华人民共和国国家标准GB/T11547-2008代替GB/T11547一1989塑料耐液体化学试剂性能的测定Plastic-Methods of test for the determination of theeffects of immersion in liquid chemicals(ISO175:1999,MOD)2008-09-04发布2009-04-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布GB/T11547-2008塑料耐液体化学试剂性能的测定1范围1.1本标准规定了塑料试样在不受外界影响的情况下，浸泡于液体化学试剂中所引起性能变化的测定，本标准不包含1S0220882:2006、1S022088-3:2006和1S022088-4:2006所规定的环境应力开裂测试(ESC)。1.2本标准仅适用于测定试样表面完全浸没于液体化学试剂的情况。注：这一方法可能不适用于塑料试样的局部浸泡或间歇式蘸湿。1.3本标准适用于所有的固体塑料，如模塑或挤出成型塑料、板材、管材、棒材或厚度大于0.1mm的片材。本标准不适用于多孔塑料材料。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T1034一2008塑料吸水性的测定(1S062:2008,IDT)GB/T1690一2006硫化橡胶或热塑性橡胶耐液体试验方法(1S01817:2005,M0D)GB2536-1990变压器油(neq IE60296：1982)GB/T2918一1998塑料试样状态湖节和试验的标准环境(idt1S0291:1997)GB/T8806一1988塑料管材尺寸测量方法（qv1S03126:1974)GB/T15596一1995塑料暴露于玻瑞下日光或自然气候或人工光后颜色和性能变化的测定(ceqv1S04582:1980)GB/T17037.3一2003塑料热塑性塑料材料注塑试样的制备第3部分：小方试片(IS0294-3:2002,1DT)1S02818:1994塑料一机械加工法制备试样1S03205:1976优先选用的试验温度3原理在规定的温度和规定的时间条件下，将试样完全浸泡在测试液体中。在浸泡前后，分别对试样的性能进行测定，如果可行，也可在干燥后进行测定。对于后一种情况，在同一组试样中，尽可能一个接一个进行测试。注：仅在所用试样具有相同的形状，相同的尺寸（特别是厚度相同）和极为相似的状态（内应力、表面等）下，本试验方法才能比较不同塑料之间的性能.规定的测试方法如下：)浸泡后或浸泡干燥后，立即测定试样在质量、尺寸和外观上的变化：b)浸泡后或浸泡干燥后，立即测定试样物理性能的变化（力学性能、热性能、光学性能等）：c)液体吸收量。若要求确定材料仍受液体作用的情况，应采用浸泡后立即测试的方法。若要求确定材料在液体（液体为挥发性的)作用的状态，则应采用浸泡干燥后测试的方法。这一方法可以测定可溶成分的影响。
