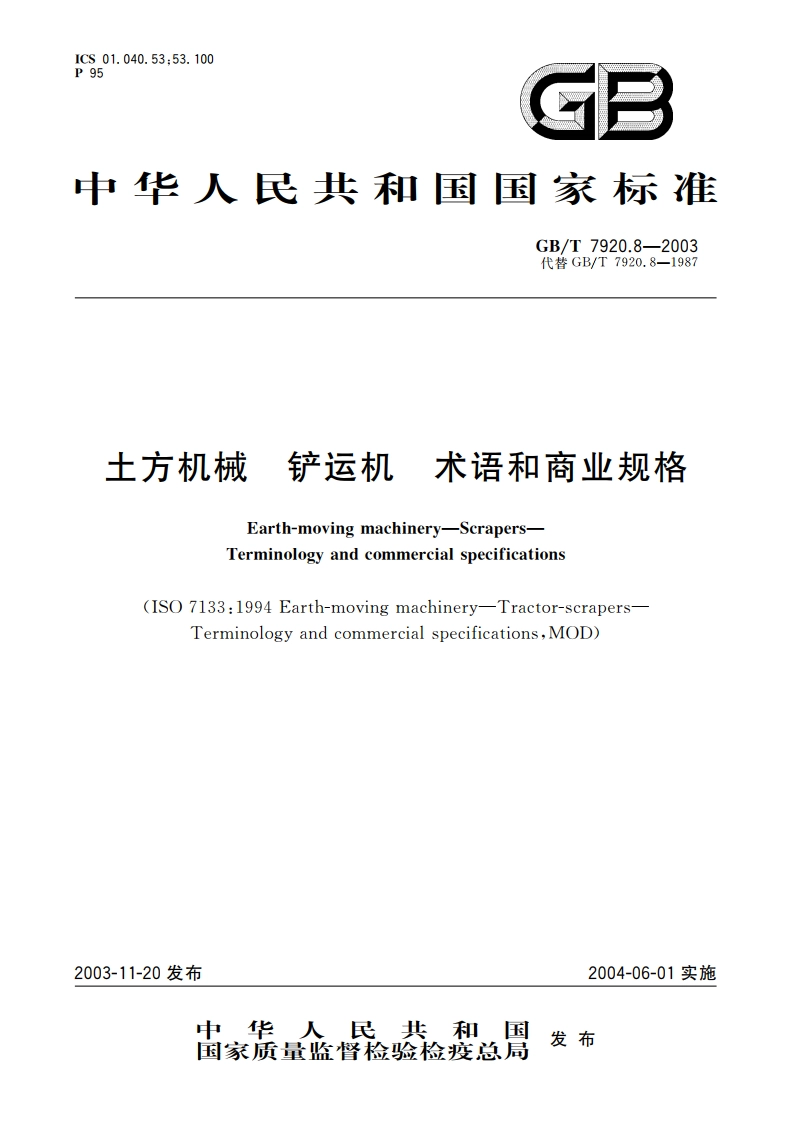

土方机械 铲运机 术语和商业规格 GBT 7920.8-2003.pdf

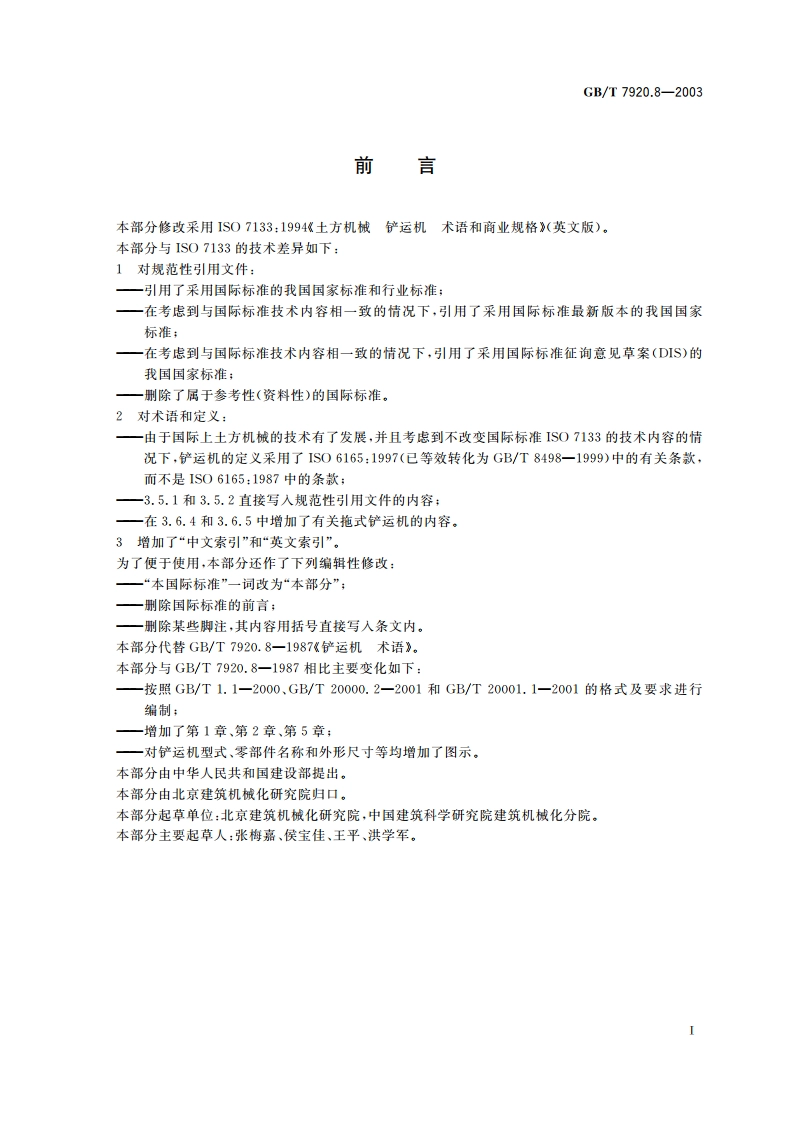

GB/T7920.8-2003前言本部分修改采用IS07133:1994土方机械铲运机术语和商业规格（英文版）。本部分与1S07133的技术差异如下：1对规范性引用文件：一引用了采用国际标准的我国国家标准和行业标准；一在考虑到与国际标准技术内容相一致的情况下，引用了采用国际标准最新版本的我国国家标准；一在考虑到与国际标准技术内容相一致的情况下，引用了采用国际标准征询意见草案(DS)的我国国家标准：一删除了属于参考性（资料性）的国际标准。2对术语和定义：一由于国际上土方机械的技术有了发展，并且考虑到不改变国际标准I$07133的技术内容的情况下，铲运机的定义采用了1S06165:1997(已等效转化为GB/T8498一1999)中的有关条款，而不是1S06165:1987中的条款：一3.5.1和3.5.2直接写入规范性引用文件的内容：一在3.6.4和3.6.5中增加了有关拖式铲运机的内容。3增加了“中文索引”和“英文索引”。为了便于使用，本部分还作了下列编辑性修改：一“本国际标准”一词改为“本部分”；一删除国际标准的前言：一刑除某些脚注，其内容用括号直接写入条文内。本部分代替GB/T7920.8一1987铲运机术语.本部分与GB/T7920.8一1987相比主要变化如下：一按照GB/T1.1一2000、GB/T20000.2一2001和GB/T20001.1一2001的格式及要求进行编制；一增加了第1章，第2章、第5章；一对铲运机型式、零部件名称和外形尺寸等均增加了图示。本部分由中华人民共和国建设部提出。本部分由北京建筑机械化研究院归口。本部分起草单位：北京建筑机械化研究院，中国建筑科学研究院建筑机械化分院。本部分主要起草人：张梅嘉、侯宝佳、王平、洪学军。GB/T7920.8-2003土方机械铲运机术语和商业规格1范围本部分规定了铲运机及其装置的术语和商业文件的技术内容。本部分适用于GB/T8498中定义的铲运机，2规范性引用文件下列文件中的条款通过GB/T7920的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T8498土方机械基本类型术语(egv1S06165:1997)GB/T18577.1土方机械尺寸的定义和符号第1部分：主机JG/T28升运式铲运机铲斗容量标定（gvIS06484:1980)JG/T29普通装斗式铲运机铲斗容量标定(egv1S06485:1980)JG/T48轮胎式土方机械制动系统的性能要求和试验方法（gvIS03450:1985)3术语和定义下列术语和定义适用于本部分。3.1总体3.1.1铲运机scraper自行或拖行的履带式或轮式机械，铲斗装有切削刃，位于两桥之间，通过前进运动来进行铲削、装载、运榆、卸载和摊铺物料。通过前进运动来进行装载物料，还可借助于固定在铲斗上的一个动力机构（升运装置）来完成。3.1.2主机base machine制造商使用说明书所叙述的，不带有工作装置的铲运机，它备有固定附属装置所必需的连接件。3.1.3工作装置equipment安装在主机上的一组部件，用以完成其基本的设计功能。3.1.4附属装置attachment可选择的部件总成，安装在主机上，用于专门的用途。3.1.5部件component主机、工作装置和附属装置的零件或零件总成。3.2质量3.2.1工作质量operating massGB/T7920.8-2003带有空铲斗的主机、制造商规定的工作装置、司机(75kg)、装足油的燃油箱、润滑油箱、液压系统和冷却系统的质量。3.2.2有效载荷payload制造商规定的，铲运机铲斗所能装载的质量。3.2.3满载质量loaded mass工作质量与有效载荷之和。3.2.4轴荷分配axle distribution机器质量分布的百分比，在空载或满载时各轴的实际质量。3.2.5运输质量shipping mass带有空铲斗的主机质量，没有司机。但包括润滑系统，液压系统和冷却系统均装足油、液：燃油箱装10%容量的燃油：是否带有工作装置、司机室、机棚、滚翻保护结构(ROPS)或落物保护结构(FOPS)由制造商来确定。3.2.6司机室、机棚、ROPS或FOPS质量cab,canopy,ROPS or FOPS mass指司机室、机棚、ROPS或FOPS的质量，包括它们的零部件以及固定到主机上所需连接件的质量。3.3工作型式推拉或双重装载push-pull or dual loading这种工作型式允许一台铲运机借助连接装置以推或拉的方式帮助另一台铲运机进行装载，该连接装置包括推板、一个挂钩和一个耳环。3.4性能3.4.1净功率net power发动机配备有必须的附件和部件时，在相应的发动机转速下，曲轴末端或其相当部位在试验台上获得的功苹。3.4.2最大行驶速度maximum travel speeds铲运机空载在坚硬水平地面上，每个前进挡和后退挡上所能达到的最大速度。3.4.3牵引力rimpull在轮胎与地面之间可获得驱动铲运机的力。3.4.4直接驱动传动装置时的牵引力rimpull with direct drive transmission发动机额定转速，在最大扭矩时对每个前进挡所计算或测定的牵引力。注：量大牵引力可能会受到质量和牵引条件的限制，3.4.5具有动力换挡传动装置，电传动或液压传动时的牵引力rimpull with powershift transmission,electric drive.or hydrostatic drive牵引力与机器每个前进挡速度成函数关系，可计算或者测定。注：最大牵引力可能会受到质量和牵引条件的限制，
