土方机械 装载机和挖掘装载机 第1部分：额定工作载荷的计算和验证倾翻载荷计算值的测试方法 GBT 10175.1-2008.pdf

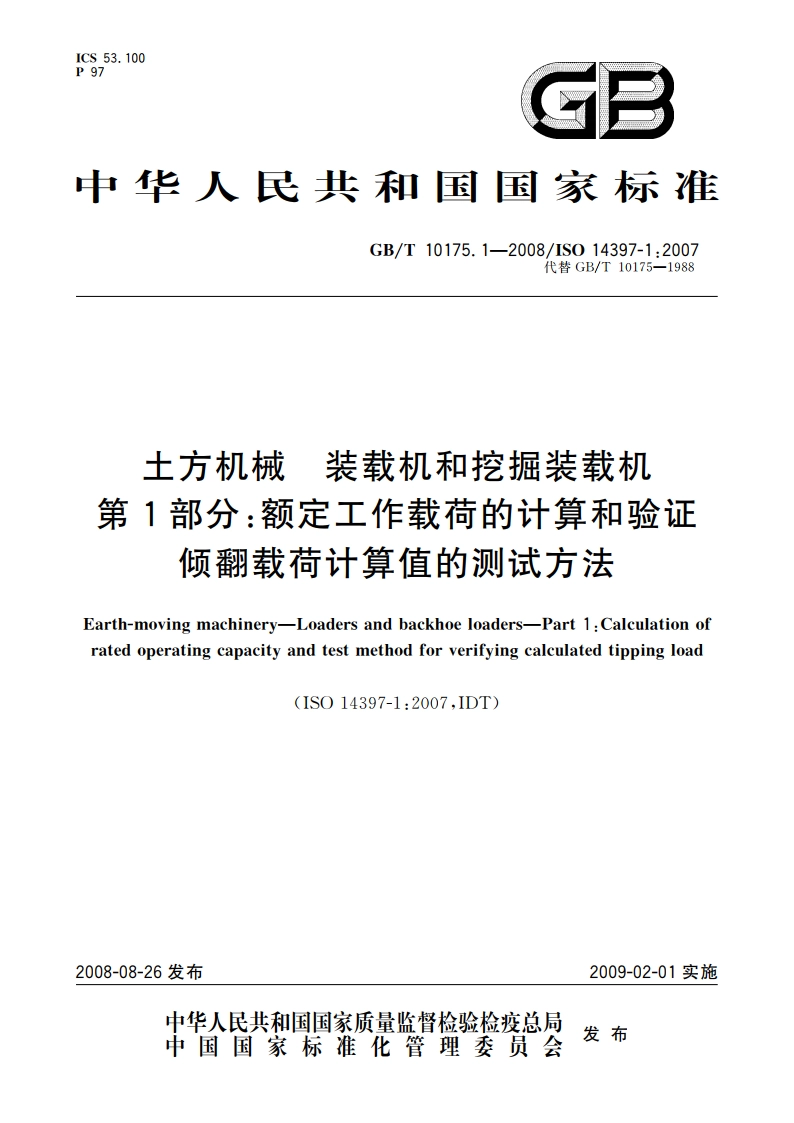

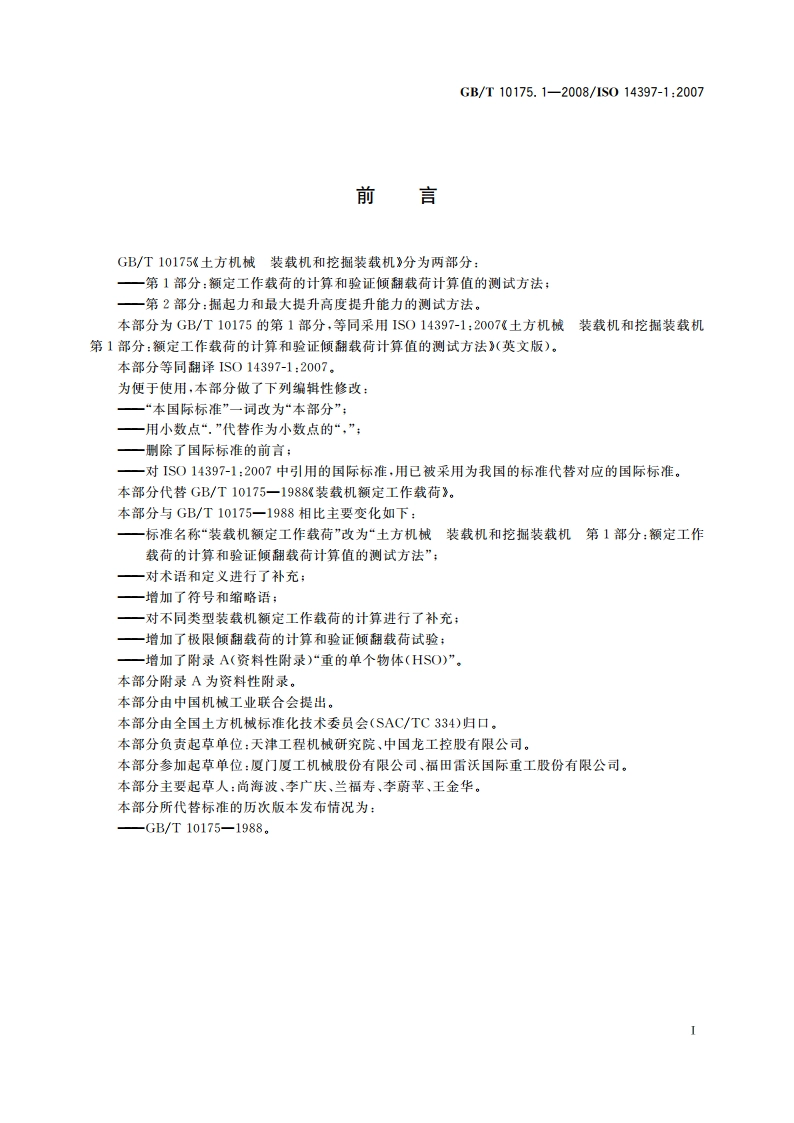

ICS53.100P97中华人民共和国国家标准GB/T10175.1-2008/IS014397-1:2007代替GB/T10175一1988土方机械装载机和挖掘装载机第1部分：额定工作载荷的计算和验证倾翻载荷计算值的测试方法Earth-moving machinery-Loaders and backhoe loaders-Part 1:Calculation ofrated operating capacity and test method for verifying calculated tipping load(IS014397-1:2007,IDT)2008-08-26发布2009-02-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布GB/T10175.1-2008/1S014397-1:20073.3最大提升高度提升能力lift capacity to maximum heighti在液压回路工作压力下，利用提升液压缸从地面提升至最大提升高度所能提起的质量，单位为干克(kg)。铲斗处于最大载荷或料叉处于水平状态，合力垂直通过GB/T21942规定的铲斗额定容量的质心或5.2.6中规定的料叉载荷质心，如图1所示。注：见GB/T10175.2,3.4最大力矩力臂maximum moment ar铲斗处于最大载荷或料叉处于水平位置时，从载荷质心到倾翻线的最大水平距离，如图2图8所示。3.5倾翻极限状态tipping limit condition轮胎式装载机)离顷翻线最远的车轮中，至少有一个不接触地面的状态。3.6倾翻极限状态tipping limit condition(履带式刚性悬架)前支重轮不接触睡轨时的情况。注：对于其他履带悬挂类型，顿翻极限状态由制造商规定，3.7倾翻线tipping line装载机倾翻的环绕线，如图2一图8所示。3.8工作质量operating mass主机带有包括制造商规定的工作装置和无载的附属装置、司机(75kg)、燃油箱加足燃油、其他液体系统加到制造商规定液位时的质量。3.9液压回路工作压力hydraulic circuit working pressure由液压泵施加给指定液压提升回路的压力。3.10摆臂装载机swing loader带有摆动提升等的装载机，可在水平位置左、右摆动。3.11稳定系数stability factorsk由行驶速度、轮胎变形等影响到路面和动力效果的综合因素，用来计算额定工作载荷。4符号和缩路语A1铰接转向角，见GB/T18577.1的规定()D载荷质心距离mG与倾翻线相对侧的前轮负荷测定值（铲斗空载）kgG2与倾翻线相对侧的后轮负荷测定值（铲斗空载）kgGH后桥测定负荷（铲斗空载）kg2
