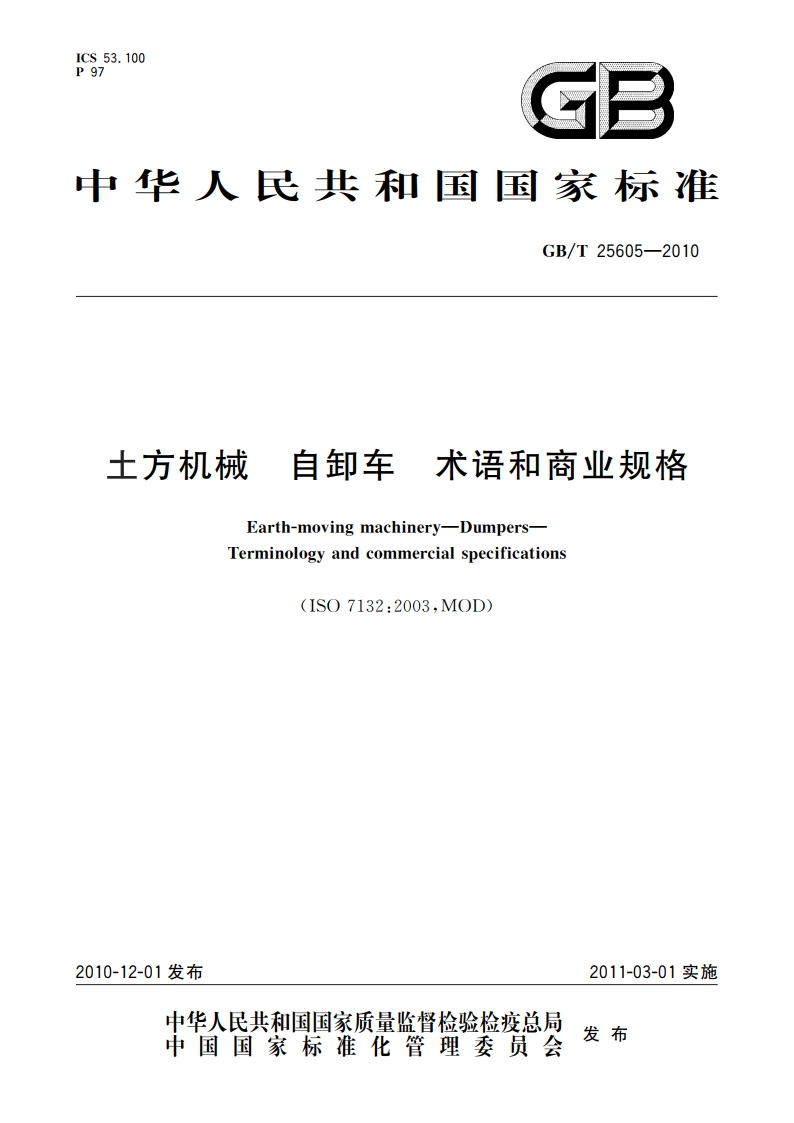

土方机械 自卸车 术语和商业规格 GBT 25605-2010.pdf

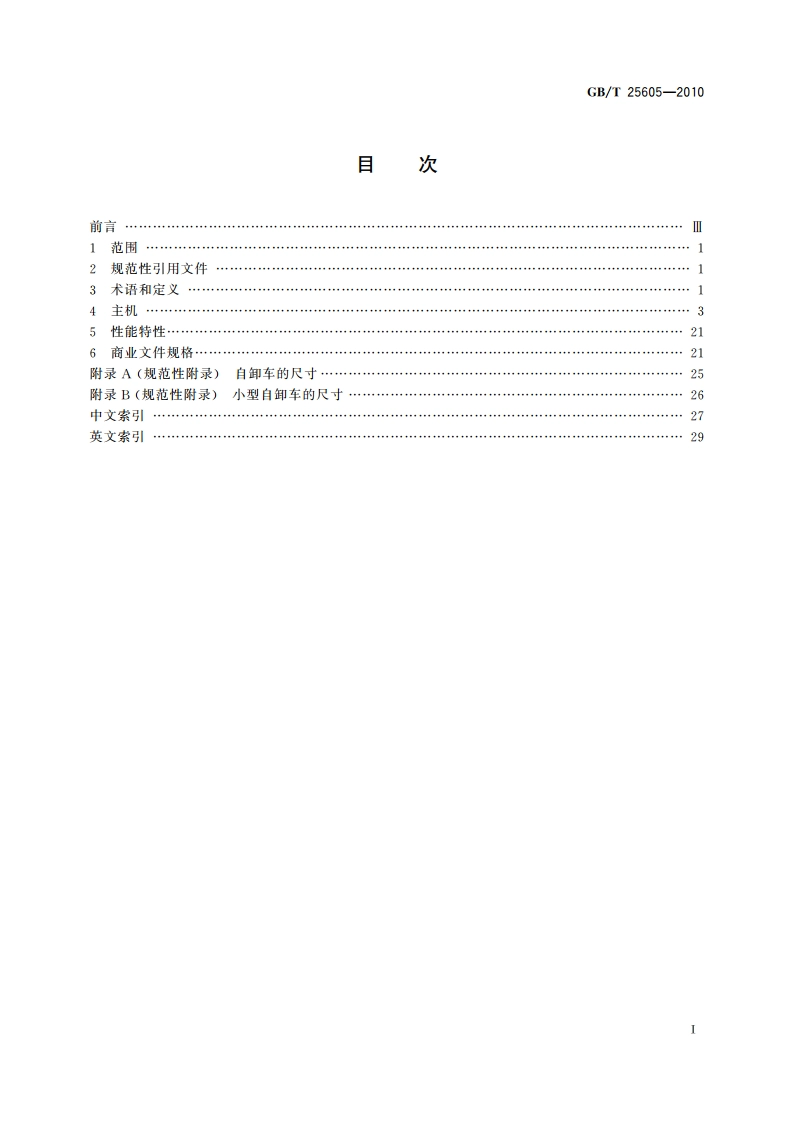

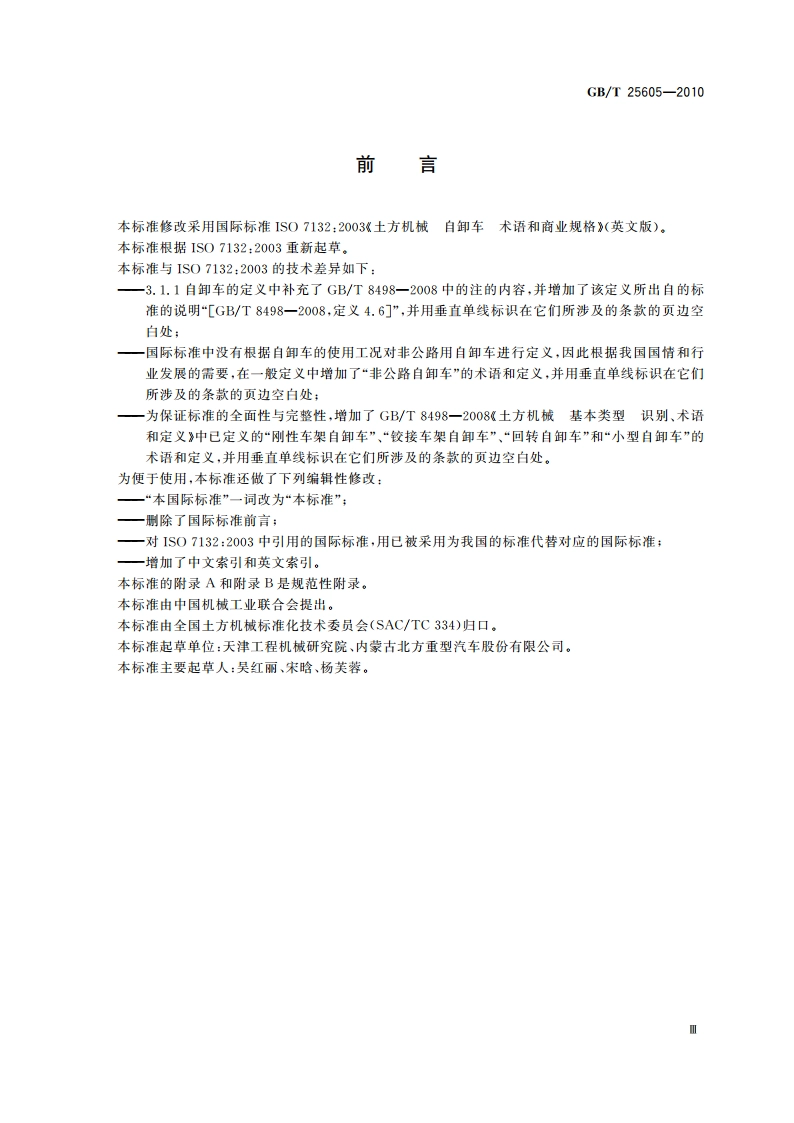

GB/T25605-2010目次前言2规范性引用文件】3术语和定义14主机35性能特性26商业文件规格21附录A(规范性附录)自卸车的尺寸25附录B(规范性附录)小型自卸车的尺寸26中义索引27英文索引29GB/T25605-2010前言本标准修改采用国际标准1S07132:2003土方机械自印车术语和商业规格（英文版）。本标准根据IS07132:2003重新起草。本标准与1S07132:2003的技术差异如下：一3.1.1自卸车的定义中补充了GB/T8498一2008中的注的内容，并增加了该定义所出自的标准的说明“GB/T8498一2008，定义4.6”，并用垂直单线标识在它们所涉及的条款的页边空白处；一国际标准中没有根据自卸车的使用工况对非公路用自卸车进行定义，因此根据我国国情和行业发展的需要，在一般定义中增加了“非公路自卸车”的术语和定义，并用垂直单线标识在它们所涉及的条款的页边空白处：一为保证标准的全面性与完整性，增加了GB/T8498一20088土方机械基本类型识别、术语和定义中已定义的“刚性车架自卸车”、“饺接车架自卸车”、“回转自卸车”和“小型自卸车”的术语和定义，并用垂直单线标识在它们所涉及的条款的页边空白处。为便于使用，本标准还做了下列编辑性修改：一“本国际标准”一词改为“本标准”；一删除了国际标准前言：一对IS07132:2003中引用的国际标准，用已被采用为我国的标准代替对应的国际标准：一增加了中文索引和英文索引。本标准的附录A和附录B是规范性附录，本标准由中国机械工业联合会提出。本标准由全国土方机械标准化技术委员会(SAC/TC334)归口，本标准起草单位：天津工程机械研究院、内蒙古北方重型汽车股份有限公司。本标准主要起草人：吴红丽、宋哈、杨芙蓉。GB/T25605-2010土方机械自卸车术语和商业规格1范围本标准规定了GB/T8498中定义的用于土方施工的自行式自卸车（包括小型自卸车）的术语和商业文件规格。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T8498土方机械基本类型识别、术语和定义(GB/T8498一2008,1S06165:2006,1DT)GB/T8592土方机械轮胎式机器转向尺寸的测定(GB/T8592一2001，eqv IS07457:1997)GB/T10913土方机械行驶速度测定(GB/T10913一2005，IS06014:1986,MOD)GB/T14781土方机械轮式机械的转向能力(GB/T14781一1993，eqv IS05010:1992)GB/T16936土方机械发动机净功率试验规范(GB/T16936一2007，IS09249:1997,MOD)GB/T18577.1土方机械尺寸与符号的定义第1部分：主机(GB/T18577.1一2008，IS06746-1:2003,1DT)GB/T21152土方机械轮胎式机器制动系统的性能要求和试验方法(GB/T21152一2007，IS03450:1996,1DT)GB/T21154土方机械整机及其工作装置和部件的质量测量方法(GB/T21154一2007，IS06016:1998,DT)JG/T30土方机械自卸汽车车厢容量标定(JG/T30一1999，id1S06483:1980)3术语和定义GB/T8498中确立的及下列术语和定义适用本标准。3.1一般定义3.1.1自卸车dumper自行的履带式或轮胎式机器，具有散开的车厢，用来运输、卸载或撒布物料，自卸车由其他的装卸车进行装料。注：小型自卸车可以组装带有自装的工作装置。GB/T8498一2008，定义4.63.1.1.1非公路自卸车no-road dumper外廓尺寸、轴荷和质量等特征不允许在公路上行驶的，在非公路工况中作业的自卸车。3.1.1.2刚性车架自卸车rigid-frame dumper具有刚性车架，用车轮或履带转向的自卸车。GB/T8498一2008，定义4.6.1GB/T25605-20103.1.1.3铰接车架自卸车articulated frame dumper具有较接车架，并用该车架进行转向的自卸车（轮胎式机械）。GB/T8498一2008，定义4.6.23.1.1.4回转自卸车swing dumper具有可360回转的上部结构的自卸车，该上部结构由刚性车架、散开式车厢和司机室组成，底盘可由履带或轮胎系统组成，GB/T8498-2008,定义4.6.33.1.1.5小型自卸车compact dumper工作质量（见GB/T21154)小于或等于4500kg的饺接车架自卸车或刚性车架自卸车。注1：见GB/T8498,图A.4、图A.5和图A.6,注2：小型自卸车可装有整体式自装载工作装置，3.1.2主机base machine机器不带有工作装置或附属装置，但配备有安装工作装置和附属装置所必需的连接件，如需要，可配备司机室成机棚和司机保护结构。3.1.3工作装置equipment为执行基本的设计功能，安装在主机（允许有附属装置）上的一组零部件。3.1.4自装载工作装置sel-loading equipment由铲斗支撑结构与连杆机构组成，整体安装在小型自卸车上的装置，用于自身向车厢中装填物料。注：见4.1.5。3.1.5附属装置attachment为特定用途，可安装在主机或工作装置上的一组零件总成。3.1.6部件component主机、工作装置或附属装置的零件或零件总成。3.2性能3.2.1轮缘牵引力tractive force rimpull轮胎与地面之间用于驱动自卸车的有效作用力。3.2.1.1带直接传动变速器的牵引力tractive force with direct drive transmission在最大发动机转矩时，对每个前进挡所计算或测量的牵引力。注：最大牵引力可能会受到质量和牵引条件的限制，3.2.1.2带动力换挡变速器电力传动液力传动的轮缘牵引力tractive force rimpull with powershifttransmission electric drive hydrostatic drive牵引力与机器每个前进挡速度成曲线关系，可计算或测定。注：最大牵引力可能会受到质量和牵引条件的限制。
