土方机械 轮胎式装载机附属装置的连接装置 GBT 32069-2015.pdf

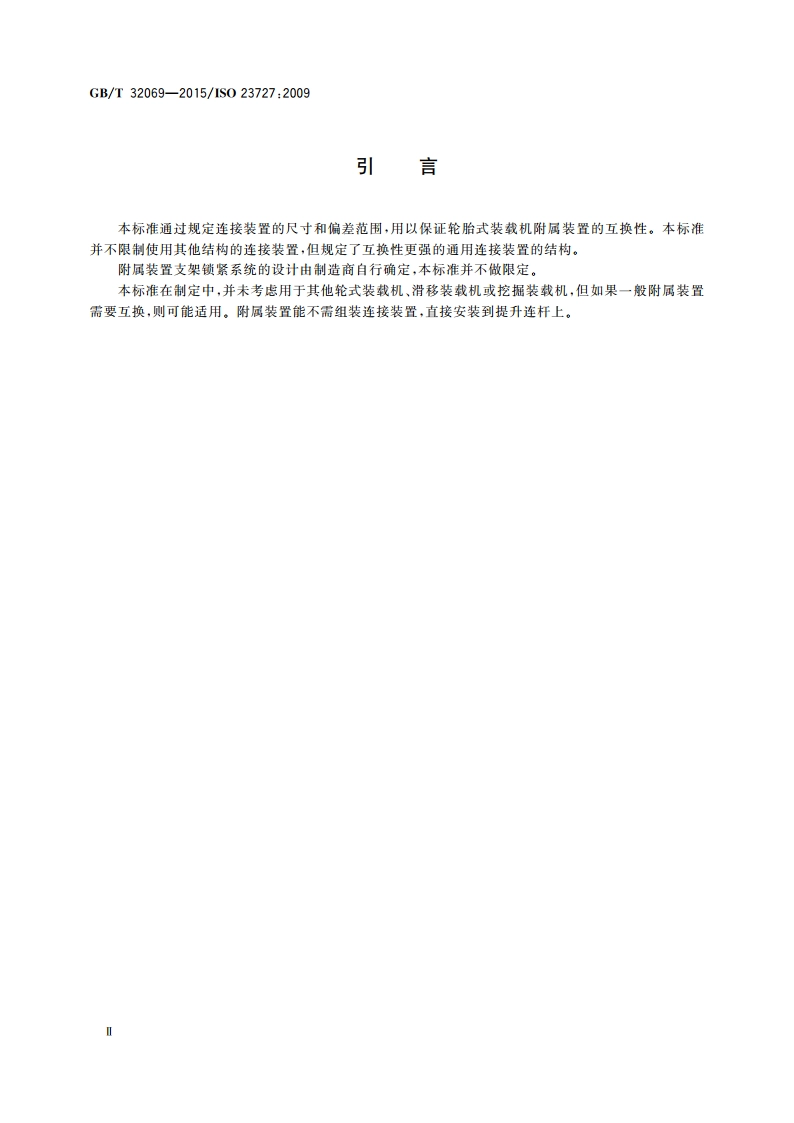

ICS53.100P97中华人民共和国国家标准GB/T32069一2015/1S023727:2009土方机械轮胎式装载机附属装置的连接装置Earth-moving machinery-Wheeled loader coupler for attachments(ISO23727:2009,IDT)2015-10-09发布2016-06-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布GB/T32069-2015/1S023727:2009土方机械轮胎式装载机附属装置的连接装置1范围本标准适用于IS06165定义的工作质量为8000kg17500kg的轮胎式装载机。连接装置可以有替代的设计和尺寸，但其可能不具有广泛的附属装置互换性。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。ISO6165土方机械基本类型识别、术语和定义(Earth-moving machinery-一Basic types-一Identification and terms and definitions)3术语和定义下列术语和定义适用于本文件，3.1附属装置attachment安装在轮胎式装载机提升连杆连接装置上的零部件总成（铲斗、货叉等）。见图1。3.2连接装置coupler利用通用连接面使多种附属装置安装在提升连杆末端的装置。见图1。3.3提升连杆lifting linkage安装在轮胎式装载机前部，由提升臂和铲斗连杆组成的装置。见图1。3.4工作质量operating mass:OM主机带有包括制造商所规定最常用配置的工作装置和无载的附属装置、司机(75kg)、燃油箱加满燃油、其他液体系统（如液压油、传动油、发动机油、发动机冷却液）加注到制造商规定的液位、洒水箱半满（适用时）时的质量。注1：非驾乘式机器不包括司机质量.注2：交付的压载物质量可包括在内（如制造商规定时），GB/T21154-2014,定义3.2.13.5连接装置最大标定载荷coupler maximum load rating在连接装置锁紧销前部水平距离800mm处产生的最大垂直提升力，用于连接装置制造商确定连接装置等级，以便选择匹配的附属装置。1
