土方机械 液压挖掘机和挖掘装载机动臂下降控制装置 要求和试验 GBT 21938-2008.pdf

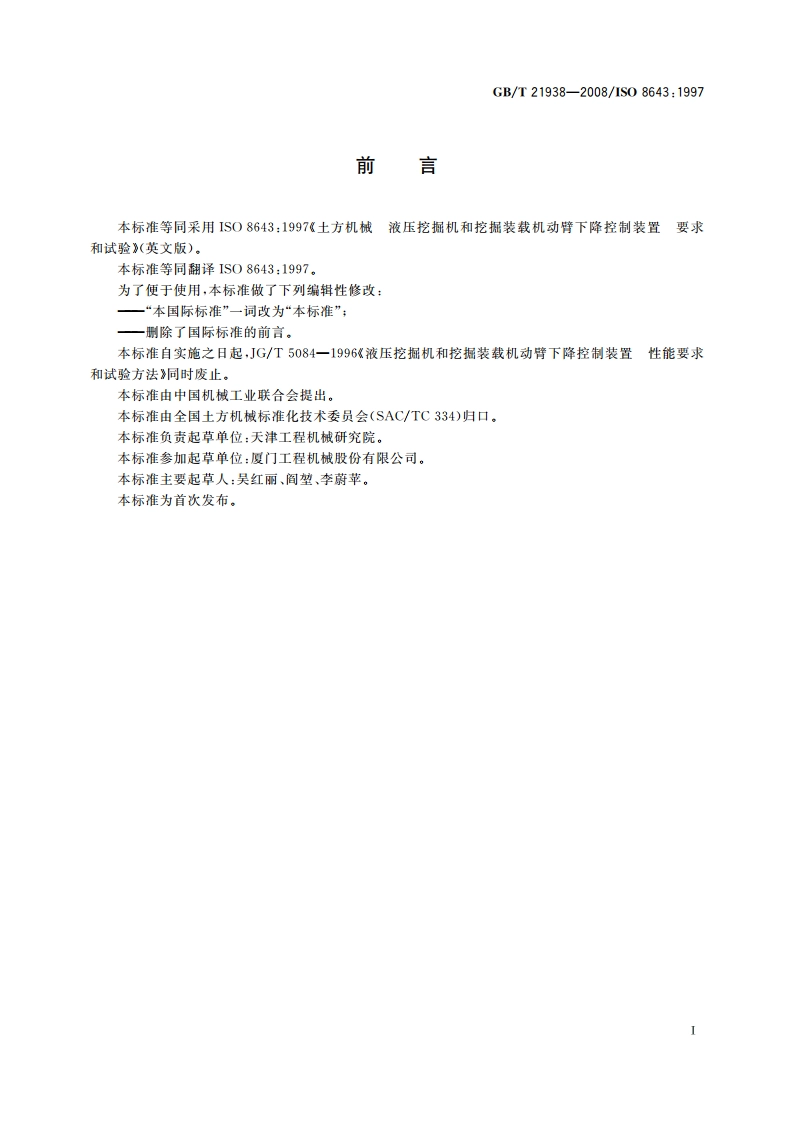

ICS53.100P97中华人民共和国国家标准GB/T21938-2008/IS08643:1997土方机械液压挖掘机和挖掘装载机动臂下降控制装置要求和试验Earth-moving machinery-Hydraulic excavator and backhoe loaderboom-lowering control device-Requirements and tests(ISO8643:1997,IDT)2008-06-03发布2009-01-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布GB/T21938-2008/1S08643:1997前言本标准等同采用IS08643:1997土方机械液压挖掘机和挖掘装载机动臂下降控制装置要求和试验（英文版）。本标准等同翻译1S08643:1997,为了便于使用，本标准做了下列编辑性修改：一“本国际标准”一词改为“本标准”：一明除了国际标准的前言。本标准自实施之日起，JG/T5084一1996液压挖掘机和挖掘装载机动臂下降控制装置性能要求和试验方法同时废止。本标准由中国机械工业联合会提出。本标准由全国土方机械标准化技术委员会(SAC/TC334)归口。本标准负责起草单位：天津工程机械研究院。本标准参加起草单位：厦门工程机械股份有限公司。本标准主要起草人：吴红丽、阎望、李蔚苹。本标准为首次发布。GB/T21938-2008/1S08643:1997土方机械液压挖掘机和挖掘装载机动臂下降控制装置要求和试验1范围本标准规定了动臂下降控制装置的性能要求和试验方法，该装置安装在动臂提升液压缸上，用于在液压管路发生故障或破裂时控制动臂的下降速度。本标准适用于液压挖掘机和挖橱装载机的反铲装置搬运和提升物料作业时的动摩下降控制装置。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T8498土方机械基本类型识别、术语和定义(GB/T8498一2008，IS06165:2006,IDT)3术语和定义GB/T8498中确立的以及下列术语和定义适用于本标准。3.1动臂控制系统boom control system用于提升和下降动臂的液压控制阀组（包括先导同服阀）。3.2动臂下降控制装置boo-lowering control device用于控制动臂下降的液压控制阀组。3.3故障模拟装置failure-simulating device用于摸拟动臂回路中的液压管路破裂的液压阀组。3.4额定起重量rated lift capacity额定倾翻载荷或额定液压起重量两者中的较小者。GB/T13331一2005，定义3.113.5提升点lift point由制造商规定的用于提升的点。由提升点高度和提升点半径确定。3.6提升点高度lift point height提升点到基准地平面(GRP)的垂直距离。3.7提升点半径lift point radius提升点到回转轴的水平距离，
