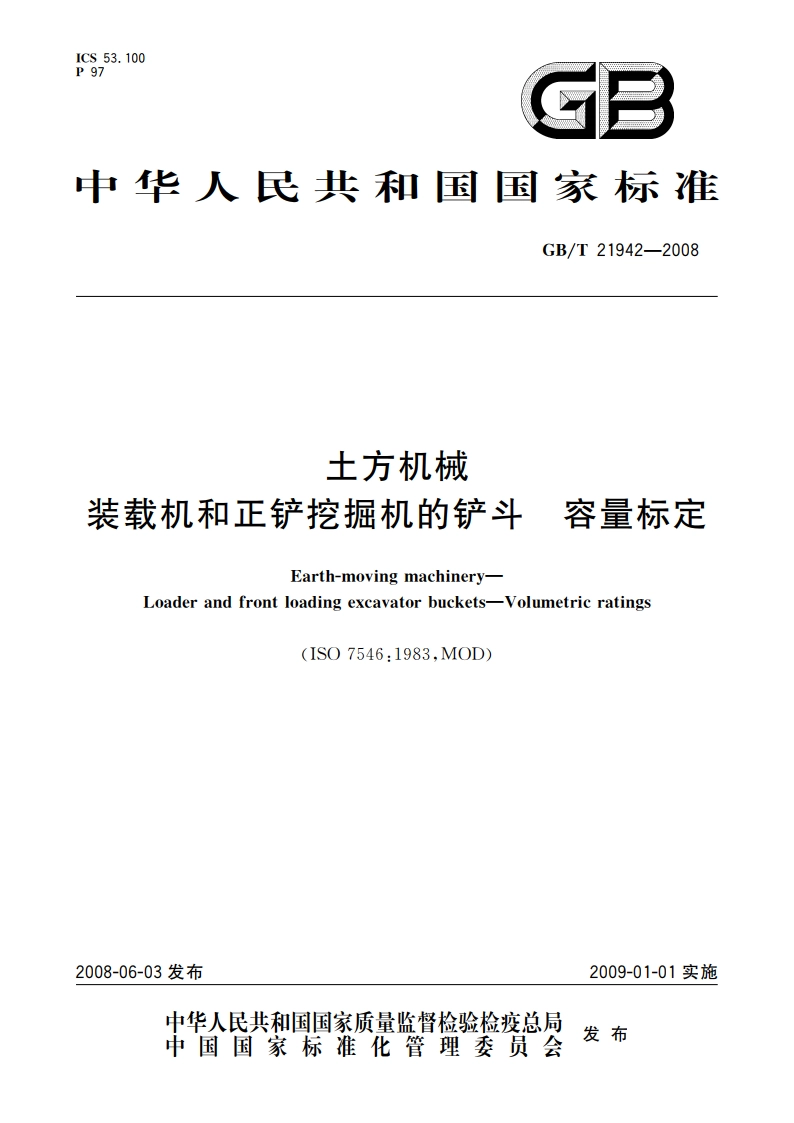

土方机械 装载机和正铲挖掘机的铲斗 容量标定 GBT 21942-2008.pdf

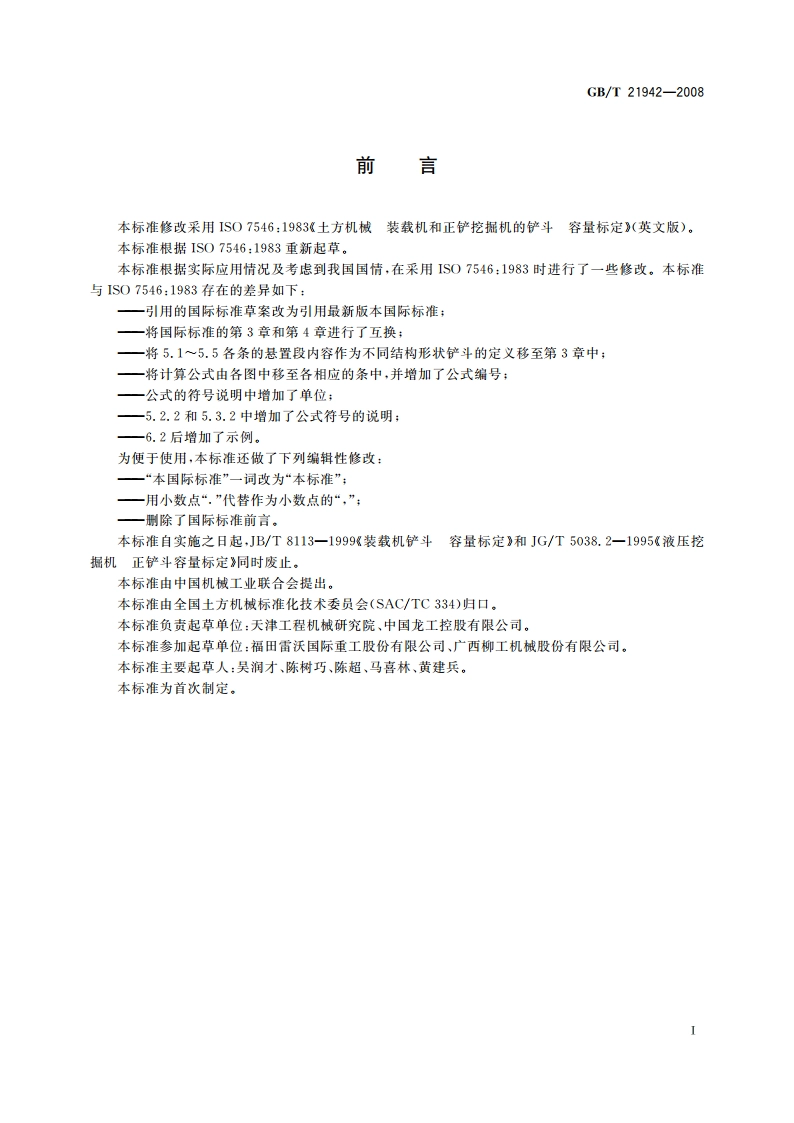

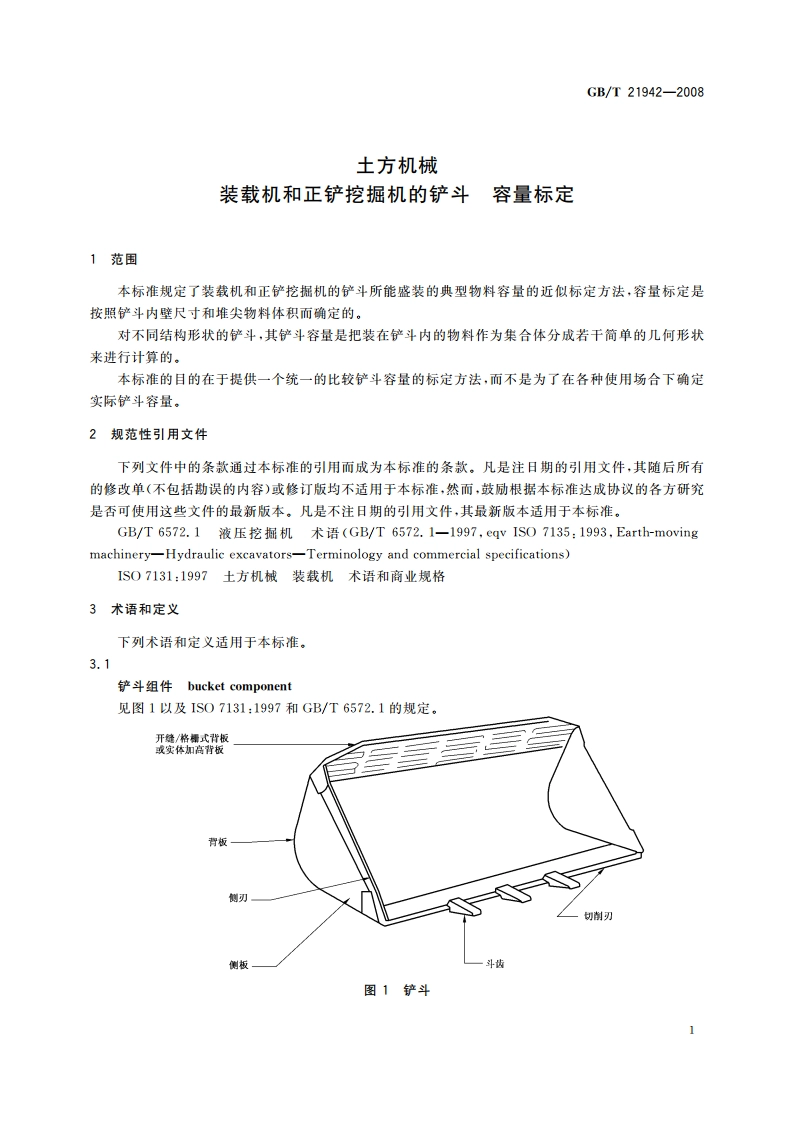

GB/T21942-2008前言本标准修改采用1S07546:1983土方机械装载机和正铲挖掘机的铲斗容量标定（英文版）。本标准根据1S07546:1983重新起草。本标准根据实际应用情况及考虑到我国国情，在采用S07546:1983时进行了一些修改。本标准与1S07546:1983存在的差异如下：一引用的国际标准草案改为引用最新版本国际标准：一将国际标准的第3章和第4章进行了互换：一将5.15.5各条的悬置段内容作为不同结构形状铲斗的定义移至第3章中：一将计算公式由各图中移至各相应的条中，并增加了公式编号：一公式的符号说明中增加了单位：一5.2.2和5.3.2中增加了公式符号的说明：一6.2后增加了示例。为便于使用，本标准还做了下列编辑性修改：一“本国际标准”一词改为“本标准”；一用小数点“.”代替作为小数点的“，”：一删除了国际标准前言。本标准自实施之日起，JB/T8113一1999%装载机铲斗容量标定和JG/T5038.2一1995液压挖橱机正铲斗容量标定同时废止，本标准由中国机械工业联合会提出。本标准由全国土方机械标准化技术委员会(SAC/TC334)归口.本标准负责起草单位：天津工程机械研究院、中国龙工控股有限公司。本标准参加起草单位：福田雷沃国际重工股份有限公司、广西柳工机械股份有限公司。本标准主要起草人：吴润才、陈树巧、陈超、马喜林、黄建兵。本标准为首次制定，GB/T21942-2008土方机械装载机和正铲挖掘机的铲斗容量标定1范围本标准规定了装载机和正铲挖橱机的铲斗所能盛装的典型物料容量的近似标定方法，容量标定是按照铲斗内壁尺寸和堆尖物料体积而确定的。对不同结构形状的铲斗，其铲斗容量是把装在铲斗内的物料作为集合体分成若干简单的几何形状来进行计算的。本标准的目的在于提供一个统一的比较铲斗容量的标定方法，而不是为了在各种使用场合下确定实际铲斗容量。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T6572.1液压挖掘机术语(GB/T6572.1一1997，eqv IS(07135:1993,Earth-movingmachinery-Hydraulic excavators-Terminology and commercial specifications)IS07131:1997土方机械装载机术语和商业规格3术语和定义下列术语和定义适用于本标准。3.1铲斗组件bucket component见图1以及IS07131:1997和GB/T6572.1的规定。开缝/格帮式背板或实体加高背板背板侧刃切削刃侧板斗齿图1铲斗GB/T21942-20083.2标定面strike plane由切削刃到背板上缘之间的连线沿斗宽方向所形成的水平面（不同结构形状铲斗的标定面见第5章)。3.3平装容量struck volumeVs位于标定面以下的容量，3.4堆尖容量top volumeVr位于标定面以上的以1：2的坡度堆积物料的体积。3.5铲斗额定容量rated bucket volumeVR为平装容量与堆尖容量之和：VR=Vs十Vr,3.6基本型铲斗basic bucket铲斗背板不高出两侧板后角交点所连成的线，切削刃不高出两侧板前角交点所连成的线。3.7切削刃凸出型铲斗extended straight cutting edge铲斗切削刃口平直并高出两侧板前角交点所连成的线，但背板不高出两侧板后角交点所连成的线。3.8背板凸出型铲斗extended back sheet铲斗背板高出两侧板后角交点所连成的线，但切削刃不高出两侧板前角交点所连成的线。3.9非直线切削刃型铲斗irregular cutting edge铲斗的切削刃高出两侧板前角交点所连成的线，且在横向不为直线，但背板不高出两侧板后角交点所连成的线。3.10切削刃凸出和背板凸出型铲斗extended cutting edge and extended back sheet铲斗的切削刃（直线型或非直线型）高出两侧板前角交点所连成的线，背板高出两侧板后角交点所连成的线。4限定条件4.1铲斗凸出部分如斗齿、斗齿套和加强筋等对铲斗容量标定值的影响可忽略不计。4.2为保护机器或司机免遭散落物料的砸伤，在铲斗后部设置的开缝或格册式背板，不包括在容量计算中，但对于具有同样功能，且与铲斗为一整体的实体加高背板，则包括在容量计算中。4.3本标准的标定方法只适用于铲斗尺寸XY的比值大于12的情况（见图2）。2GB/T21942-2008标定面侧板的后角交点侧版的前角交点图2非规则侧板的X和Y尺寸5容量标定5.1基本型铲斗5.1.1标定面为通过背板上缘与切削刃口之间的连线沿斗宽方向所形成的水平面（见图3）。1：21212S1:2一标定面图3基本型铲斗5.1.2铲斗容量按式(1)式(3)计算：平装容量：Vs=AW(1）堆尖容量：vr-Fw_824(2）铲斗额定容量：VR=Vs+VT式中：A一标定面以下的铲斗内部横截面面积，单位为平方米(m2):W一铲斗内侧宽度，单位为米(m):
