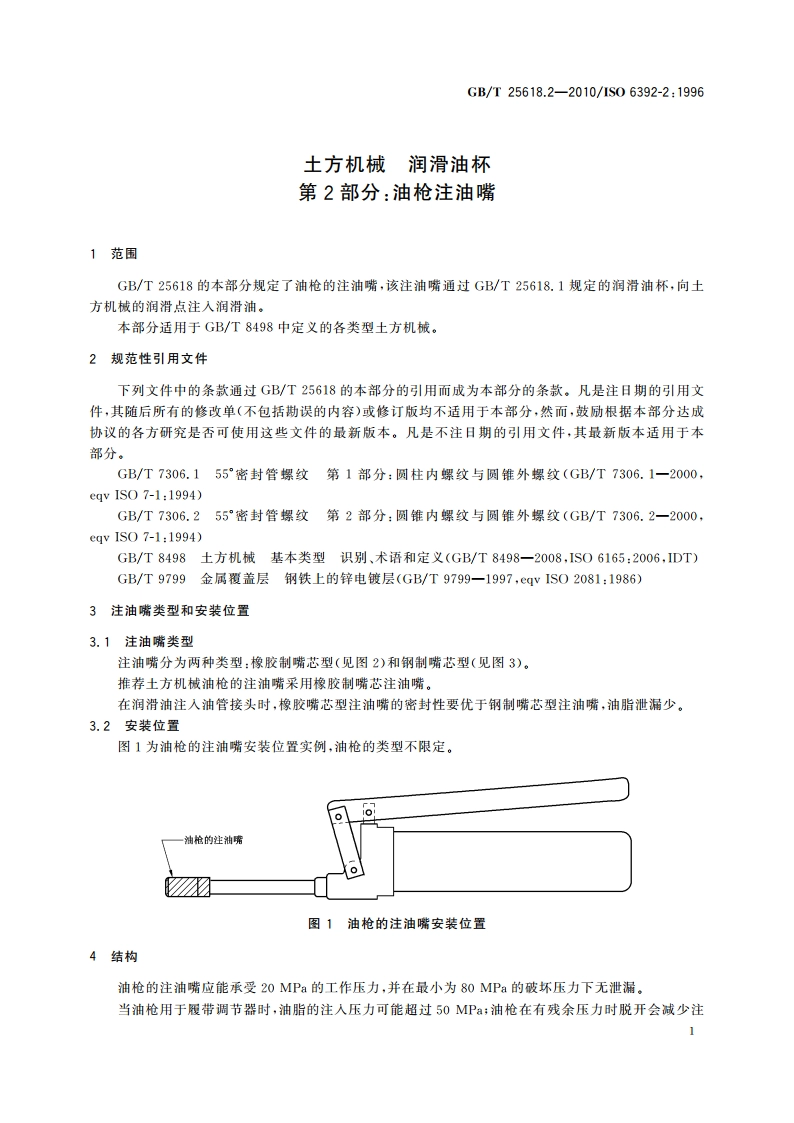

GB/T25618.2-2010/1S06392-2:1996土方机械润滑油杯第2部分：油枪注油嘴1范围GB/T25618的本部分规定了油枪的注油嘴，该注油嘴通过GB/T25618.1规定的润滑油杯，向土方机械的润滑点注入润滑油。本部分适用于GB/T8498中定义的各类型土方机械。2规范性引用文件下列文件中的条款通过GB/T25618的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括劫误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T7306.155密封管螺纹第1部分：圆柱内螺纹与圆锥外螺纹(GB/T7306.1一2000，eqv IS07-1:1994)GB/T7306.255密封管摞纹第2部分：圆雏内螺纹与圆锥外螺纹(GB/T7306.2一2000，eqv1S07-1:1994)GB/T8498土方机械基本类型识别、术语和定义(GB/T8498一2008，IS06165:2006,IDT)GB/T9799金属覆盖层钢铁上的锌电镀层(GB/T9799一1997，cqv1S02081:1986)3注油嘴类型和安装位置3.1注油嘴类型注油嘴分为两种类型：橡胶制嘴芯型（见图2）和钢制嘴芯型（见图3）。推荐土方机械油枪的注油嘴采用橡胶制嘴芯注油嘴。在润滑油注入油管接头时，橡胶嘴芯型注油嘴的密封性要优于钢制嘴芯型注油嘴，油脂泄漏少。3.2安装位置图1为油枪的注油嘴安装位置实例，油枪的类型不限定。油枪的注油嘴0图1油枪的注油嘴安装位置4结构油枪的注油嘴应能承受20MPa的工作压力，并在最小为80MPa的破坏压力下无泄漏。当油枪用于履带调节器时，油脂的注人压力可能超过50MP:油枪在有残余压力时脱开会诚少注GB/T25618.2-2010/1S06392-2:1996油嘴的使用寿命（无泄漏工况的次数），在此情况下建议使用带有放油阀的注油嘴。5尺寸和材料5.1尺寸油枪的注油嘴尺寸如图2、图3和表1所示。注油境盖一一卡爪一嘴一注油嘴体隔套图2橡胶制嘴芯型注油嘴表1注油嘴尺寸注油嘴类型d,/mmd橡胶制嘴芯1415Rc1/8(GB/T7306.2)钢制瑞芯1618Rp1/8(GB/T7306.1)卡爪注油嘴体一注油嘴盖嘴芯图3钢制嘴芯型注油嘴5.2材料5.2.1橡胶制嘴芯卡爪和隔套（见图2）为钢制，保证硬度最小为45HRC,嘴芯为橡胶制成，硬度为75HD95 IRHD.5.2.2钢制嘴芯卡爪和嘴芯（见图3）为钢制，保证硬度最小为45HRC。5.3表面处理注油嘴体和注油嘴盖（见图2和图3）应按照GB/T9799的规定进行镀锌或铬酸盐处理。6润滑油注入角度注油嘴和油杯连接时，保证无泄漏，注人时最大倾角为10（见图4）。2GB/T25618.2-2010/1S06392-2:1996最大10m图4注入角度7注油嘴脱开角度当油枪的注油嘴脱开时，最大的脱开角度为25”（见图5）。最大25图5脱开角度3
