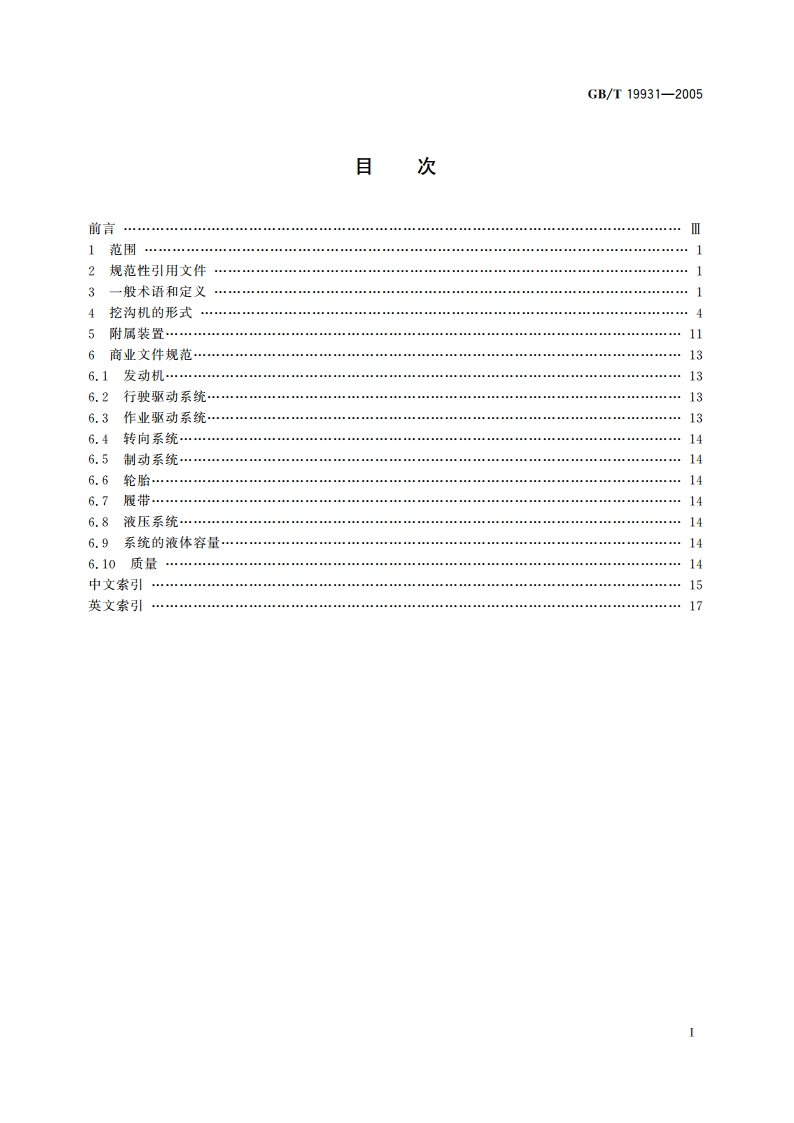

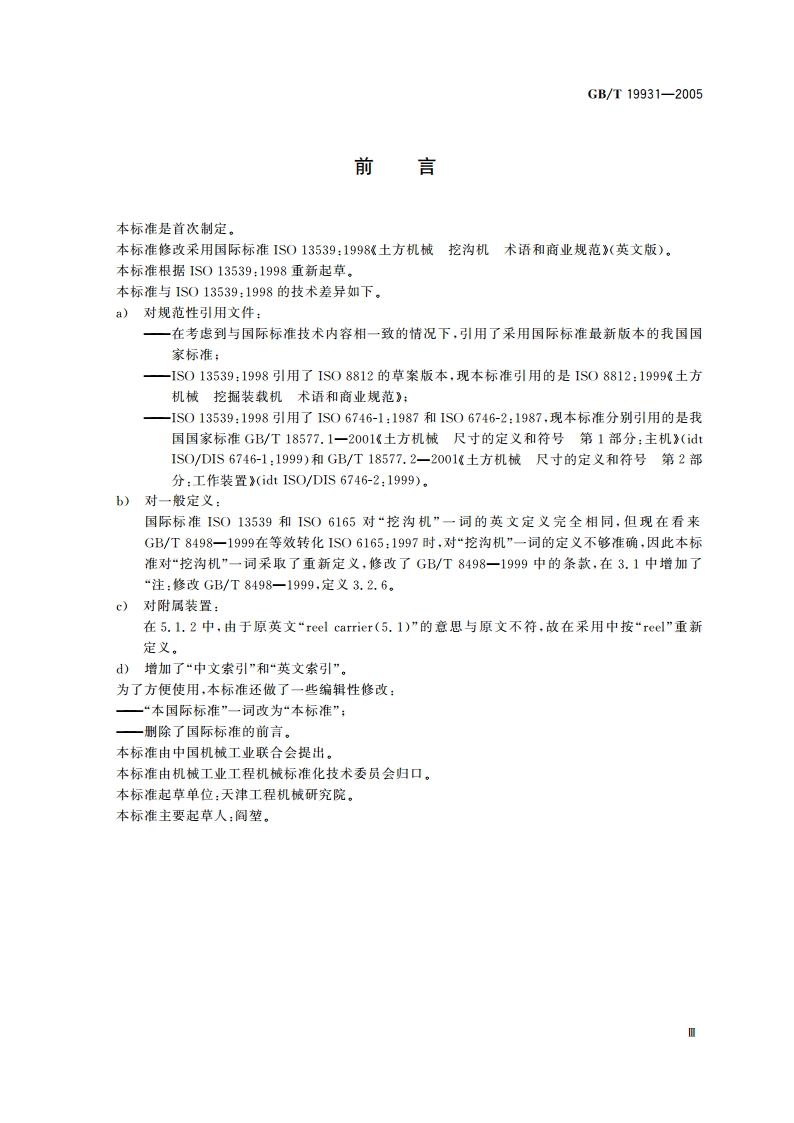

GB/T19931-2005前言本标准是首次制定。本标淮修改采用国际标准IS013539:1998土方机械挖沟机术语和商业规范（英文版）。本标准根据1S013539:1998重新起草。本标准与IS013539:1998的技术差异如下，a)对规范性引用文件：一在考虑到与国际标准技术内容相一致的情况下，引用了采用国际标准最新版本的我国国家标准：一1S013539:1998引用了1S08812的草案版本，现本标准引用的是IS08812:1999土方机械挖掘装载机术语和商业规范：一1S013539:1998引用了1S06746-1:1987和1S06746-2:1987,现本标准分别引用的是我国国家标准GB/T18577.1一2001g土方机械尺寸的定义和符号第1部分：主机(idtIS0/DIS6746-1:1999)和GB/T18577.2一2001土方机械尺寸的定义和符号第2部分：工作装置(idt1S0/D1S6746-2:1999).b)对一般定义：国际标准1S013539和IS06165对“挖沟机”一词的英文定义完全相同，但现在看来GB/T8498一1999在等效转化1S06165:1997时，对“挖沟机”一词的定义不够准确，因此本标准对“挖沟机”一词采取了重新定义，修改了GB/T8498一1999中的条款，在3.1中增加了“注：修改GB/T8498-1999,定义3.2.6。c)对附属装置：在5.1.2中，由于原英文“reel carrier(5.1)”的意思与原文不符，故在采用中按“reel”重新定义。d)增加了“中文索引”和“英文索引”。为了方便使用，本标准还做了一些编辑性修改：一“木国际标准”一词改为“本标准”：一删除了国际标准的前言。本标准由中国机械工业联合会提出。本标准由机械工业工程机械标准化技术委员会归口。本标准起草单位：天津工程机被研究院。本标准主要起草人：阁堃。GB/T19931-20053.3弃土Spoi川进行挖沟(3.2)时挖出的泥土、岩石和类似的物质。3.4主机base machine配有保章制造商说明书描述的工作装置(3.6)所必须的安装件的挖沟机(3.1)。3.5部件component主机(3.4)、工作装置(3.6)或附属装置(3.7)的零件或部件总成。注：修改1S06016:1998.3.6工作装置equipment当装备附属装置(3.7)时，安装在主机上的一组部件(3.5)，该装置可执行基本的设计功能。3.7附属装置attachment为专门用途，安装在主机(3.4)上或工作装置(3.6)上的部件(3.5)总成。注：修改1S06016:1998.3.8主机尺寸base machine dimensions尺寸的定义还可见GB/T18577.1。3.8.1最大总高度maximum total heightH1基准地平面(GRP)至主机(3.4)量高点的垂直距离。见图1一图3。3.8.2最大工作装置/附属装置高度maximum equipment/,attachment heightH2基准地平面(GRP)至工作装置(3.6)/附属装置(3.7)最大提升位置时最高点的垂直距离。见图1图3。3.8.3最大宽度maximum widthW1在垂直机器运动方向上，机器两侧最远点的距离。见图1一图3。3.8.4履带中心距track gaugeW2两履带驱动轮纵向中心线之间的垂直距离。见图3。3.8.5轮距tread widthW3两轮纵向中心线的垂直距离。2
