土方机械
尺寸的定义和符号
第2部分:工作装置
GBT
18577.2-2001
土方
机械
尺寸
定义
符号
部分
工作
装置
18577.2
2001

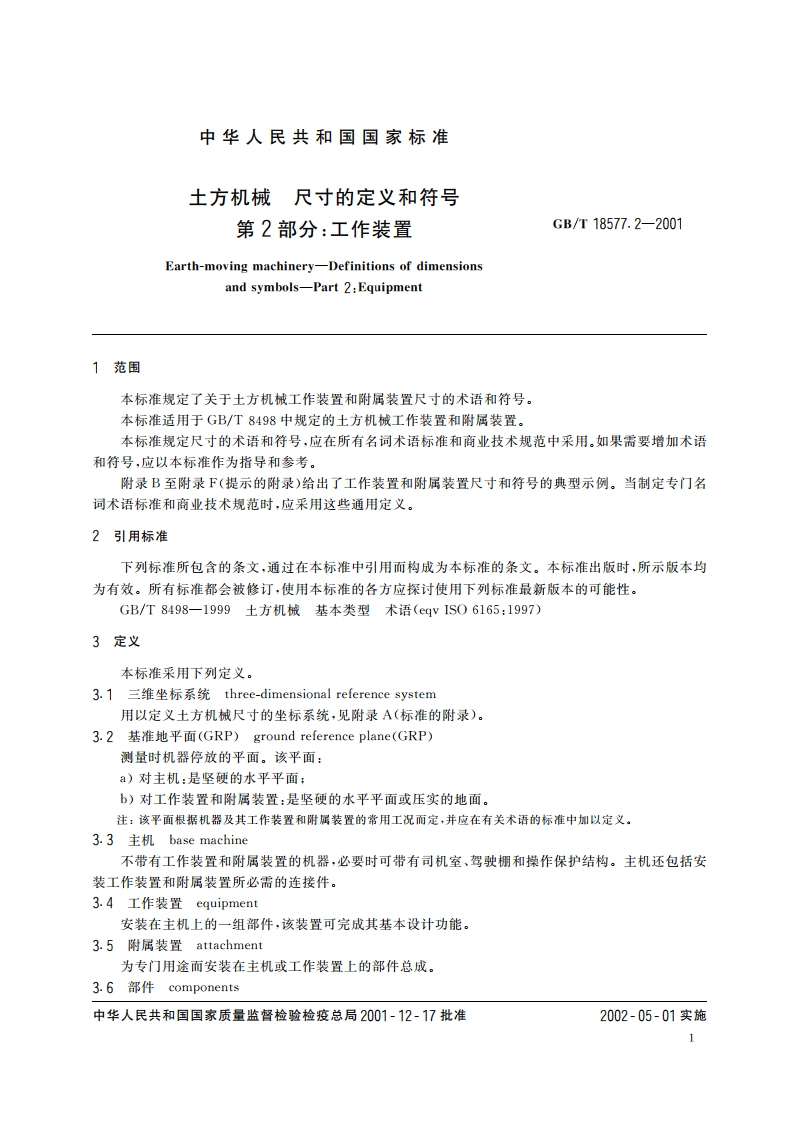

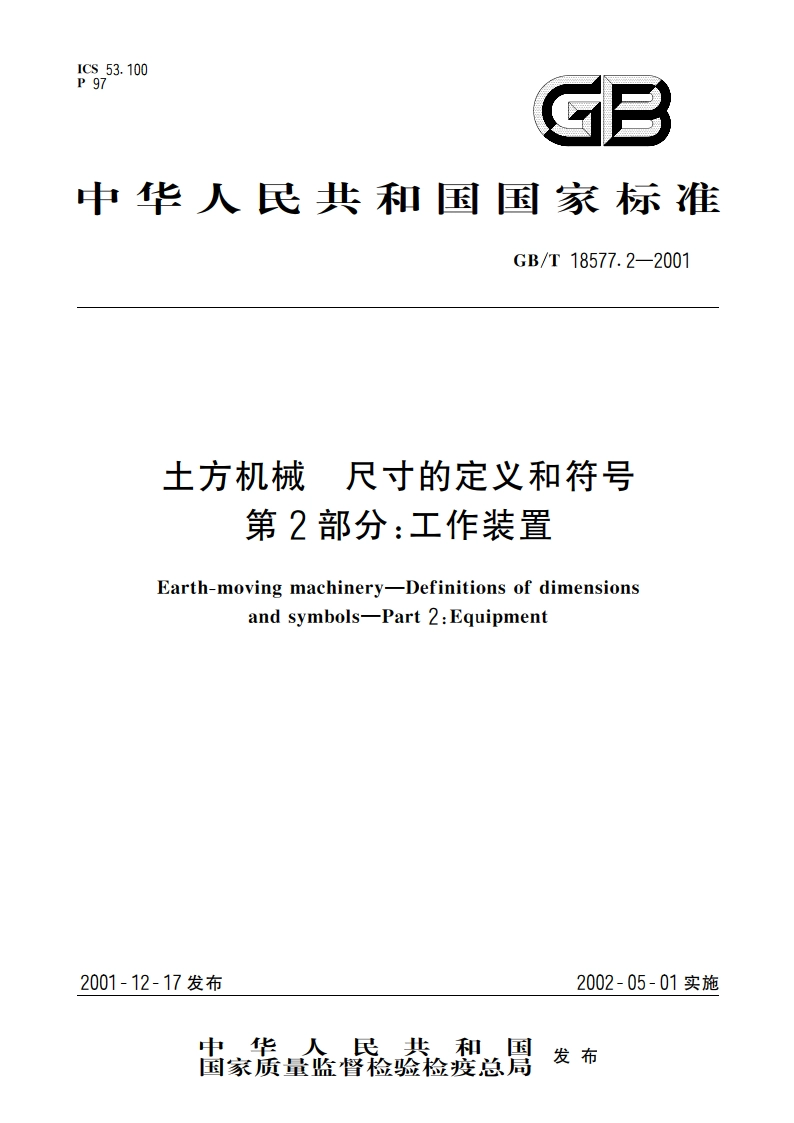

ICs53.100P97GB中华人民共和国国家标准GB/T18577.2-2001土方机械尺寸的定义和符号第2部分:工作装置Earth-moving machinery-Definitions of dimensionsand symbols-Part 2:Equipment2001-12-17发布2002-05-01实施中华人民共利和胃发布国家质量监督检验检疫总局GB/T18577.2-2001附录A(标准的附录)三维坐标系统一定义A1坐标系统本附录规定的三维坐标系统适用于土方机被工作装置和附属装置尺寸的确定。该系统不适用于商业文件。A2定义三维坐标系统(见图A1)的定义如下。A2.1零Y平面:通过机器纵向中心线的垂直平面。A2.2X平面:任何与Y平面正交的垂直平面。A2.3Z平面:任何与X平面和Y平面正交的水平平面。A2.4正坐标:在零X平面上向前、零Y平面上向右和零Z平面上向上为正方向。注1X、Y、Z轴(零平面上)的交点应位于有明确定义的基准点上(如座椅标定点:发动机曲轴中心线:推土机链轮或后桥中心线:整机测量为地平线)。2若只表示一台机器的工作装置(推上装置、松土装置),则从X、Y、Z轴(零平面上)交点起的坐标轴方位,应在工作装置相对机器处于正常位置时(推土刀刃在机器前方,松土器在机器后方)确定为正方向。3若表示一台机器或其工作装置,则应表明机器处于从右向左的行驶方位。X平面零Y平面Z平图A1三维坐标系统3
