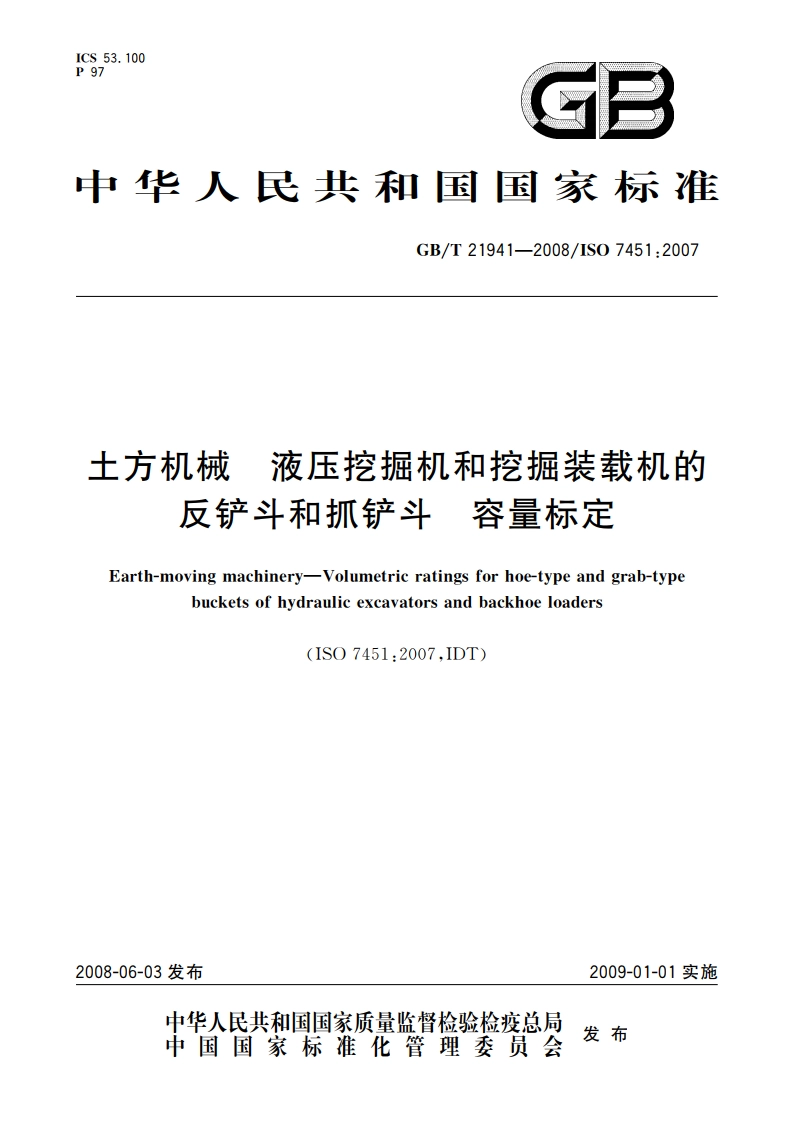

土方机械 液压挖掘机和挖掘装载机的反铲斗和抓铲斗 容量标定 GBT 21941-2008.pdf

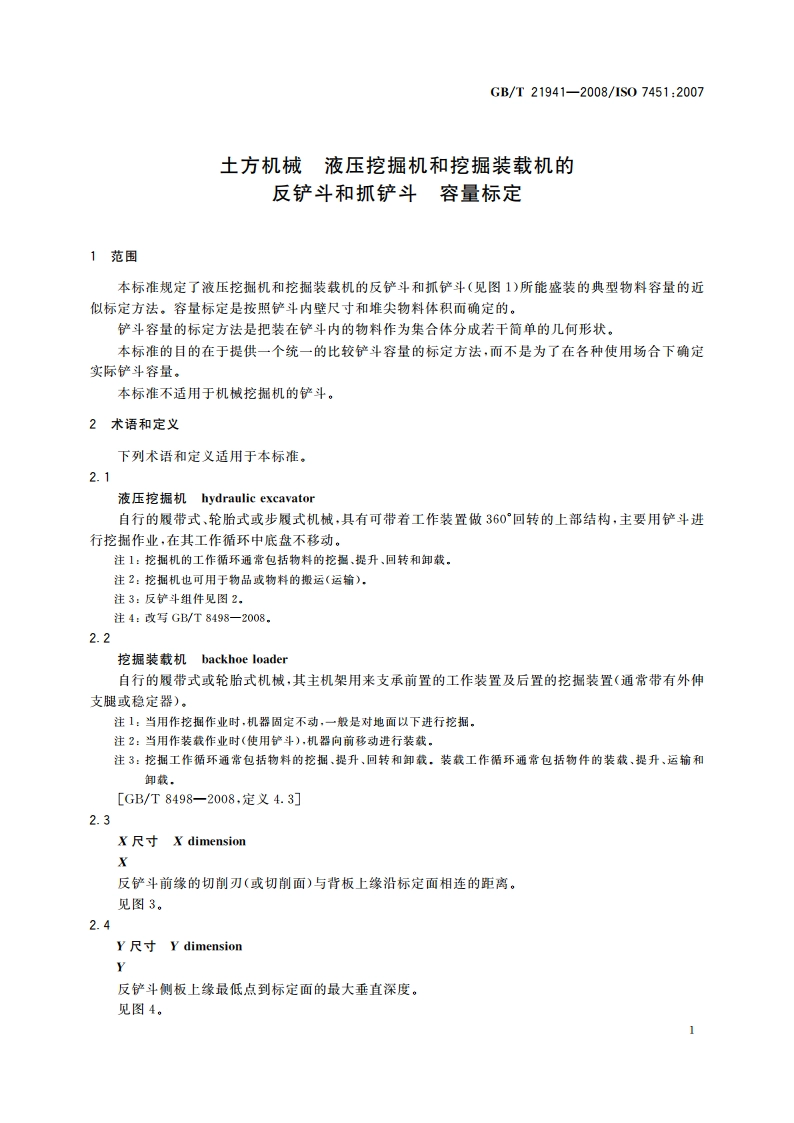

GB/T21941-2008/1S07451:20072.14置换容量displaced volumeVa在抓铲斗内部，由运行的机构或结构占用物料的容量。2.15额定容量volumetric ratingV按本标准规定的比较铲斗容量的方法所确定的铲斗容量。2.16W尺寸V dimensionW在铲斗质心处的铲斗截面内部宽度。见图8和图9。2.17W4尺寸Va dimensionWa背板宽度和前缘内部宽度的平均值，再加上两侧板厚度。其中背板宽度是与前缘相切为水平平面，并与前缘平齐的宽度。见图10和图11。3反铲斗的限定条件铲斗凸出部分如斗齿、齿座、侧边延长板、侧刃、孔槽和加强筋等对铲斗容量标定值的影响可忽略不计。在计算铲斗容量时，前缘护套应予以考虑，并应将真实的凹槽包括在计算中（见图5）。前缘的Y值应考虑对应于凸出表面的质心值（见图6），并应将真实的凹槽包括在计算中。铲斗以水平方式放置，前缘的切削刃（或切削面）和背板的上缘相联成一个水平面（见图？）。4计算4.1反铲斗4.1.1平装容量，Vs平装容量的计算如下：当标定面的X/Y比值大于或等于12时，则：Vs=S1W见图8。当标定面的XY比值小于12时，为把凹槽考虑到计算中，规定一个减损的平装容量方法：Vs=S2W2(1-Y/X)见图9。4.1.2堆尖容量，V凹槽Y不包括在计算中，宽度W。包括在计算中（见图10）。堆尖容量的计算如下（见图11）：一对于XW。的狭窄的铲斗：
