土方机械 司机操纵装置和其他显示装置用符号 第2部分：机器、工作装置和附件的特殊符号 GBT 8593.2-2010.pdf

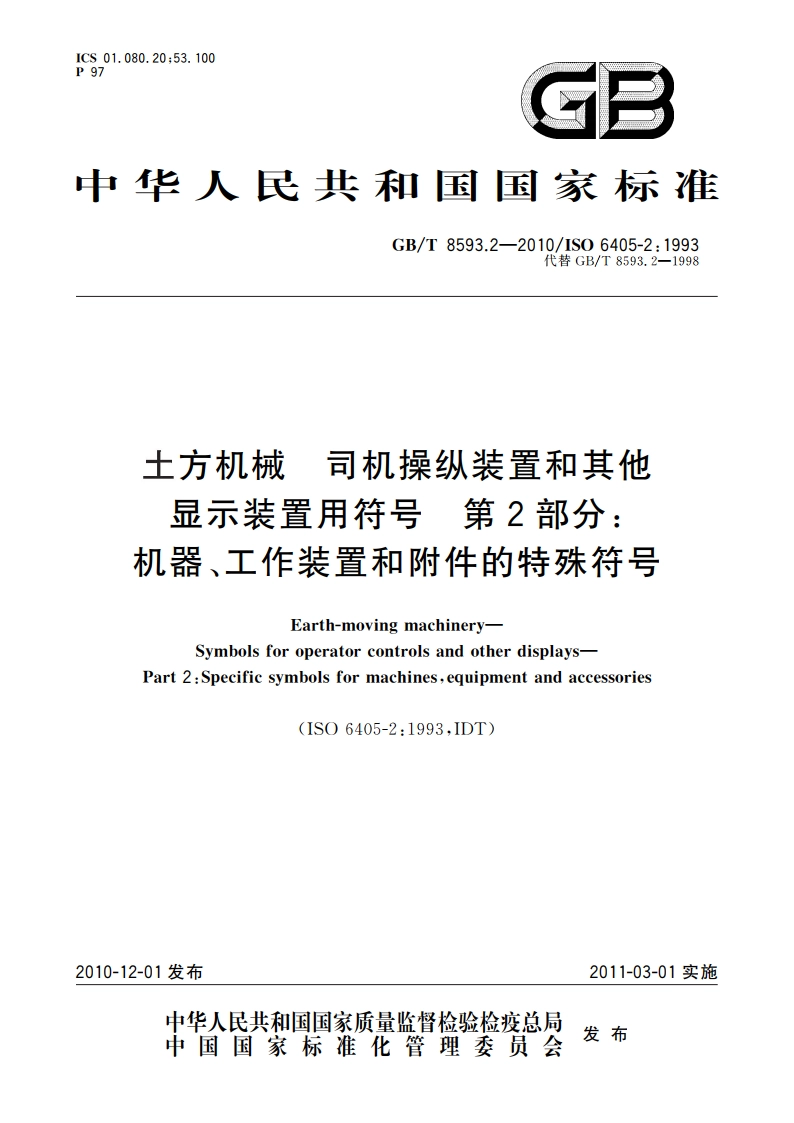

1CS01.080.20:53.100P97中华人民共和国国家标准GB/T8593.2-2010/1S06405-2:1993代替GB/T8593.2-1998土方机械司机操纵装置和其他显示装置用符号第2部分：机器、工作装置和附件的特殊符号Earth-moving machinery-Symbols for operator controls and other displays-Part 2:Specific symbols for machines,equipment and accessories(ISO6405-2:1993,IDT)2010-12-01发布2011-03-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布GB/T8593.2-2010/1S06405-2:19934.5大多数符号是采用积木式组合方式构成的，即用逻辑的方式组合各种符号和符号要素，形成新的符号。4.6若符号中显示的机器或其部件为侧视图时，则应假定符号中机器是由右向左移动。若符号中显示的机器或其部件为俯视图时，则应假定符号中机器是由底部向顶端移动。4.7操纵装置和显示装置上的符号与其背景应有明显的对比度，对于大多数操纵装置最好是在暗色的背景上有明亮色的符号。显示装置符号可以用在暗色的背景上有明亮色的符号或在明亮色的背景上有暗色的符号，可根据哪个具有最佳的视觉效果对其选择。当符号图象变换时（例如：由黑变成白，或者相反)，则整个符号也应进行变换。4.8符号应位于所标识的操纵装置和显示装置上或其附近。当一个操纵装置需要一个以上的符号时，符号的位置应使相关联的操纵装置按符号方向进行动作时实现该符号所描述的功能。4.9符号中使用的箭头应符合GB/T16902.2的规定，符号原形创建的基本原则应符合GB/T5465.11。4.10本部分的符号中显示有1SO/IE注册号，小于5000的注册号参见IS07000,大于5000的注册号参见IEC60417。4.11本部分给出的符号是其原始尺寸的32%。角标“L”形成边长为75mm的图形方格。角标不是符号的组成部分，但其保证所有符号图形的表示形式一致。5颜色当使用灯光显示时，下列颜色的含义是：一红色：失效或严重故障，需立即注意：一黄色或琥珀色：超出正常工作的限定；一绿色：正常工作状态。6平衡支腿符号Stabilizer symbols符号编号符号说明/应用ISO/IEC注册号7平衡支腿一基本符号6.11S07000-2072Stabilizer-basic symbol左平衡支腿一上升6.21S07000-2073Left stabilizer-up左平衡支腿一下降6.31S07000-2074Left stabilizer-down
