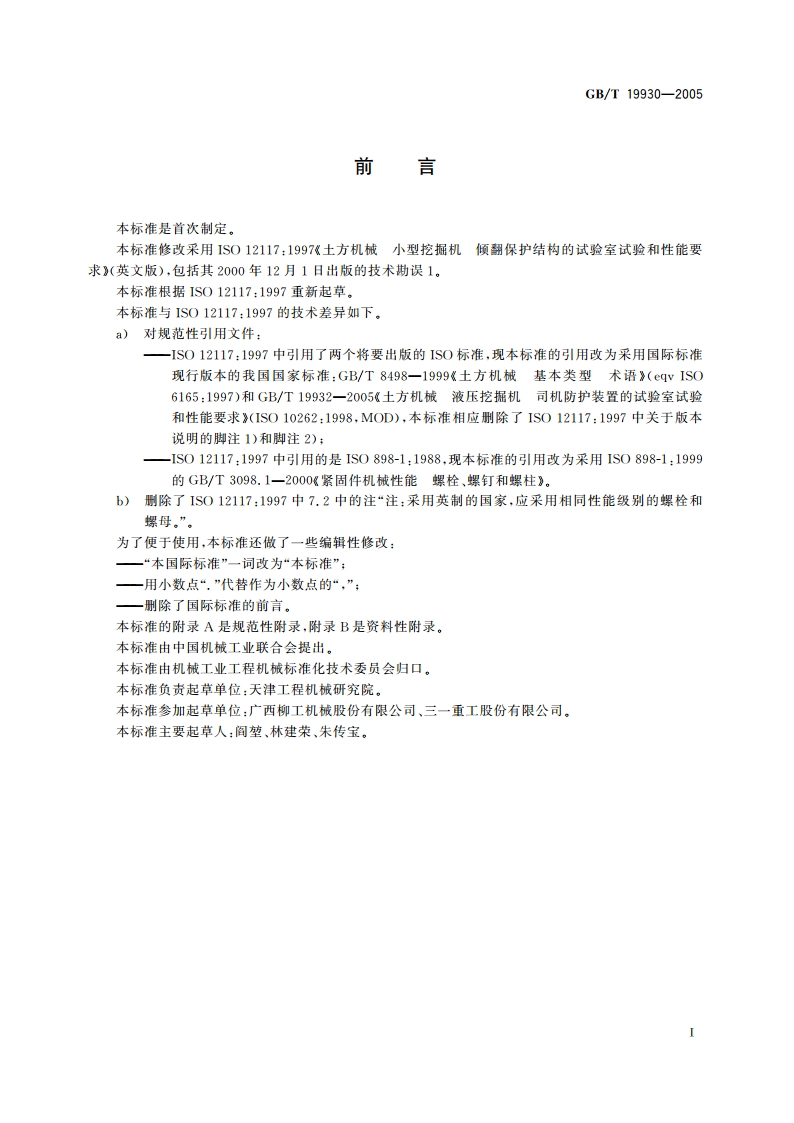

GB/T19930-2005土方机械小型挖掘机倾翻保护结构的试验室试验和性能要求1范围本标准规定了一种在静载荷作用下评价倾翻保护结构(TOPS)承载性能的统一的、可重复的方法，并规定了在这样载荷作用下典型试件的性能要求。本标准适用于工作质量为1000kg6000kg,带回转动臂的小型挖掘机（按GB/T8498定义）的TOPS.2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版木。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T229金属夏比缺口冲击试验方法(GB/T229一1994，eqvI0148:1983)GB/T3098.1紧固件机械性能螺栓、螺钉和螺柱(GB/T3098.1一2000，idt IS0898-1:1999)GB/T3098.2紧固件机械性能螺母粗牙螺纹(GB/T3098.2一2000，id1IS0898-2:1992)GB/T6572.1一1997液压挖掘机术语(eqv IS07135:1993)GB/T8498土方机械基本类型术语(GB/T8498一1999，eqv IS06165:1997)GB/T17772一1999土方机械保护结构的实脸室鉴定挠曲极限量的规定(idt1S03164:1995)GB/T17921一1999土方机械座椅安全带及其固定器(idt1S06683:1981)GB/T19932土方机械液压挖掘机司机防护装置的试验室试验和性能要求(GB/T19932一2005,IS010262:1998,M0D)JB/T7690工程机械尺寸和性能的单位与测量精度(JB/T7690一1995，eqv IS(09248:1992)3术语和定义下列术语和定义适用于本标准。3.1倾韧保护结构tip-over protective structure(TOPS)有一系列的结构件，它的主要目的是如果机器出现倾翻时，使带有座椅安全带装置(3.5)的司机诚少被挤伤的可能性。注：结构件包括一各种辅助支架、支撑、安装件、支座，螺栓、销钉、悬挂或弹性吸振器，这些结构件将保护结构系统固定在回转平台上，结构件不包括与回转平台形成一体的安装装置，3.1.1司机室式TOPS cabin type TOPS机器上的司机室带有TOPS。3.1.2顶棚式TOPS canopy type TOPS机器上的顶棚带有TOPS。注：在鉴定试验时，两种形式的TOPS应看作是与TOPS的主要部件为一整体，而无论这些主要部件在加载中分离与否.1
