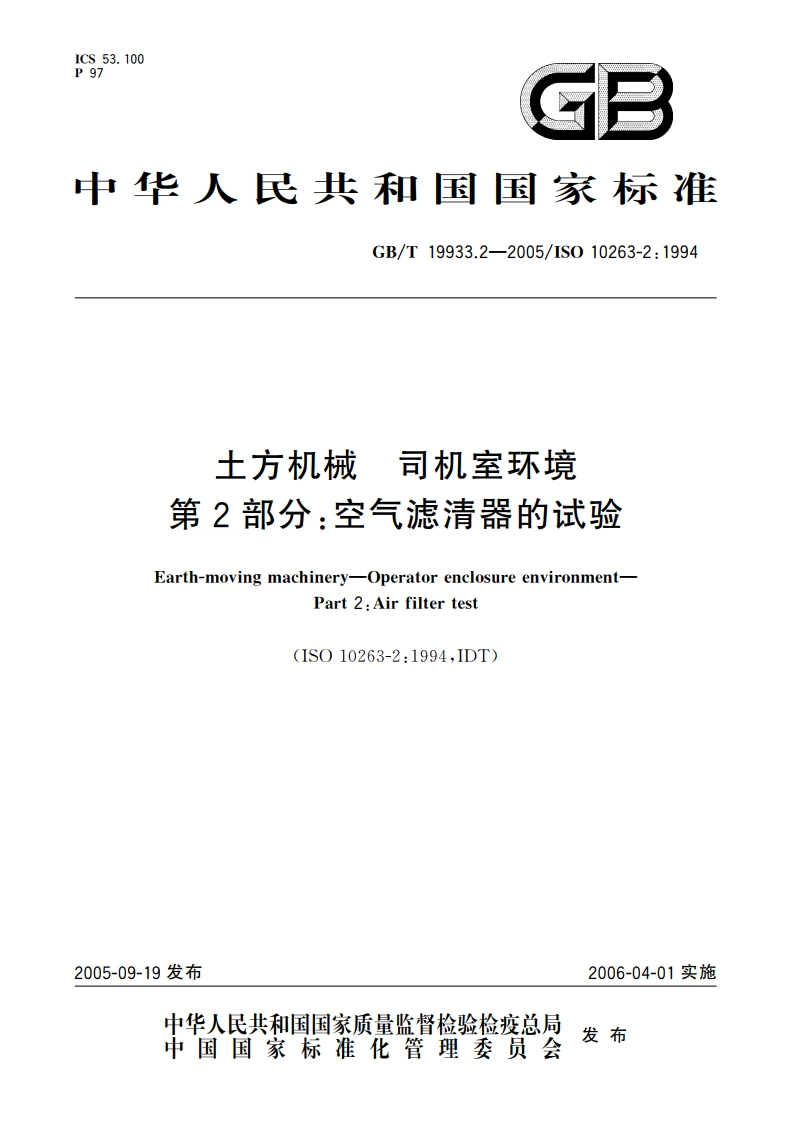

土方机械 司机室环境 第2部分：空气滤清器的试验 GBT 19933.2-2005.pdf

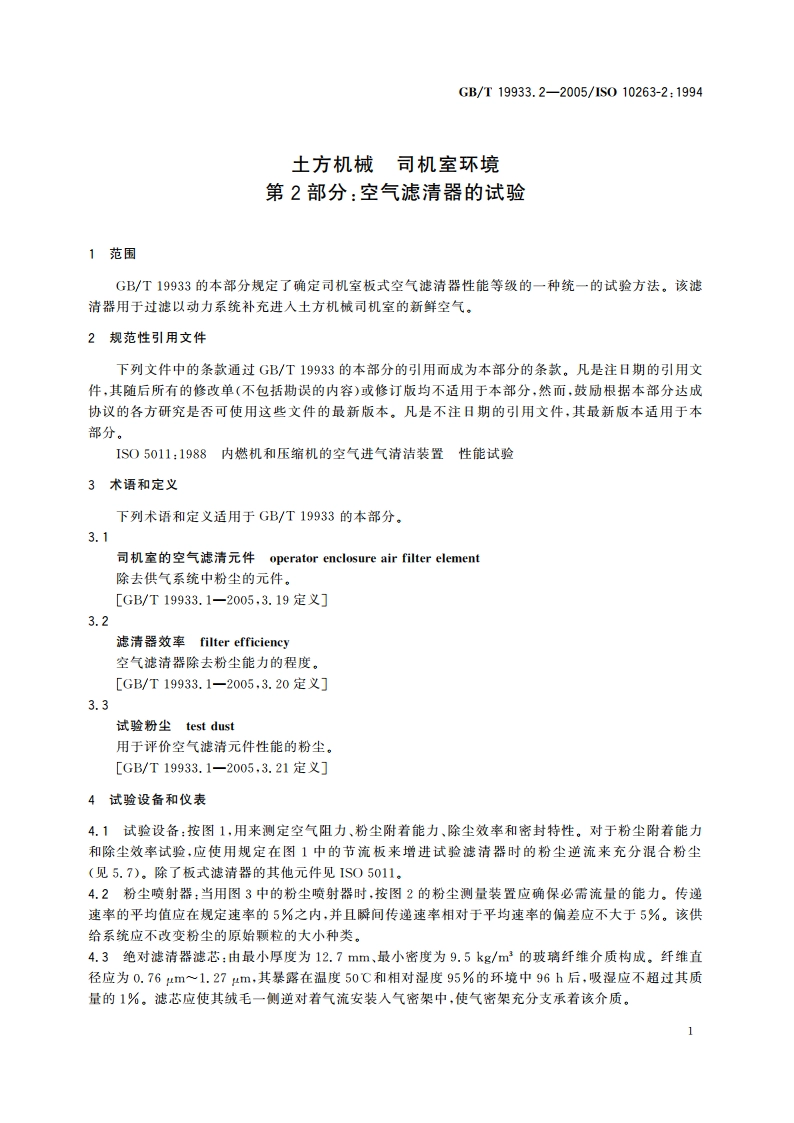

GB/T19933.2-2005/1S010263-2:1994土方机械司机室环境第2部分：空气滤清器的试验1范围GB/T19933的本部分规定了确定司机室板式空气滤清器性能等级的一种统一的试验方法。该滤清器用于过滤以动力系统补充进入土方机械司机室的新鲜空气。2规范性引用文件下列文件中的条款通过GB/T19933的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。IS05011:1988内燃机和压缩机的空气进气清洁装置性能试验3术语和定义下列术语和定义适用于GB/T19933的本部分。3.1司机室的空气滤清元件operator enclosure air filter element除去供气系统中粉尘的元件。GB/T19933.1一2005,3.19定义3.2滤清器效奉filter efficiency空气滤清器除去粉尘能力的程度。GB/T19933.1-2005,3.20定义3.3试验粉尘test dust用于评价空气滤清元件性能的粉尘。GB/T19933.1一2005,3.21定义4试验设备和仪表4.1试验设备：按图1，用来测定空气阻力、粉尘附若能力、除尘效率和密封特性。对于粉尘附着能力和除尘效率试验，应使用规定在图1中的节流板来增进试验滤清器时的粉尘逆流来充分混合粉尘(见5.7)。除了板式滤清器的其他元件见1S05011。4.2粉尘喷射器：当用图3中的粉尘喷射器时，按图2的粉尘测量装置应确保必需流量的能力。传递速率的平均值应在规定速率的5%之内，并且瞬间传递速率相对于平均速率的偏差应不大于5%。该供给系统应不改变粉尘的原始颗粒的大小种类。4.3绝对滤清器滤芯：由最小厚度为12.7mm、最小密度为9.5kg/m3的玻璃纤维介质构成。纤维直径应为0.76m1,27m,其暴露在温度50和相对湿度95%的环境中96h后，吸湿应不超过其质量的1%。滤芯应使其绒毛一侧逆对着气流安装人气密架中，使气密架充分支承着该介质。
