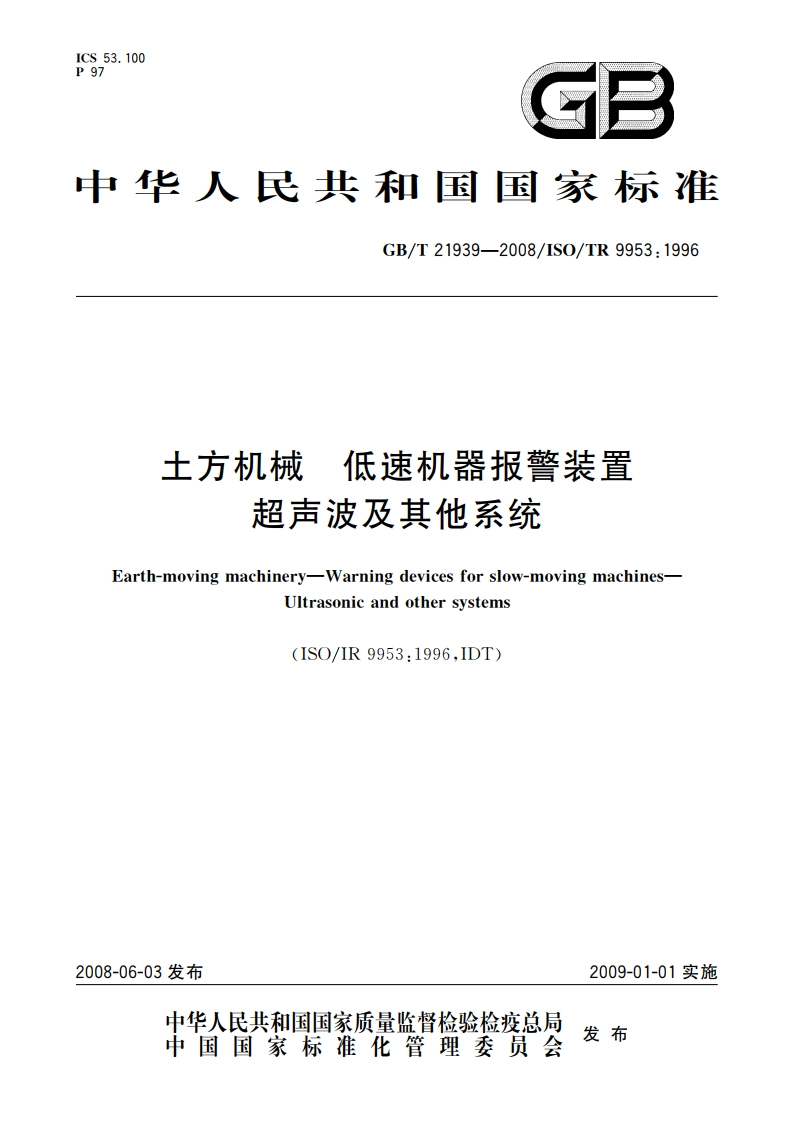

土方机械 低速机器报警装置 超声波及其他系统 GBT 21939-2008.pdf

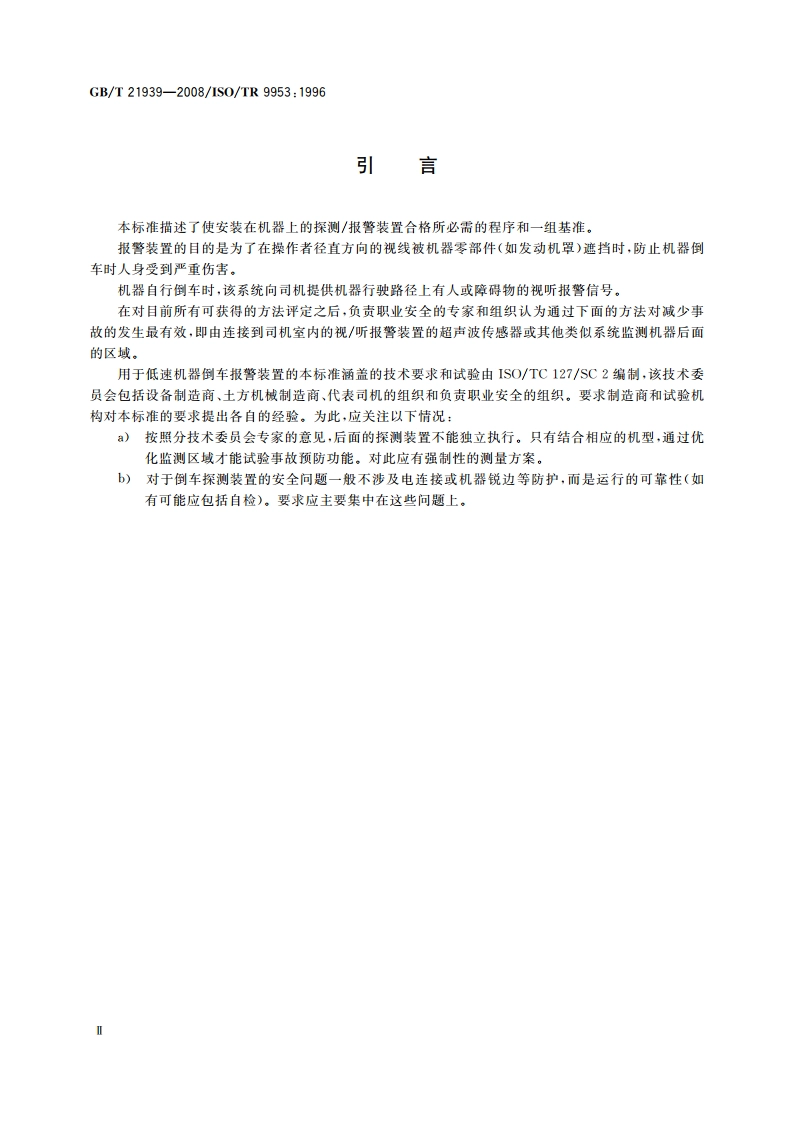

GB/T21939-2008/1S0/TR9953:1996土方机械低速机器报警装置超声波及其他系统1范围本标准规定了用于评价监测系统性能的方法、机器倒车时后方最小监测范围、司机的视觉和听觉信息以及系统的自检特性。本标准适用于GB/T8498中定义的倒车速度小于等于5km/h,且视野符合GB/T16937.2一1997中的侧后视范围能见度类别（见GB/T16937.2一1997中4.4.3）和后视范围能见度类别（见GB/T16937.2一1997中4.5.3)的机器。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB1251.1工作场所的险情信号险情听觉信号(GB1251.1一1989，eqv1S07731:1986)GB4208外壳防护等级(IP代码)(GB4208一2008,1EC60529:2001,IDT)GB/T8498土方机械基本类型识别，术语和定义(GB/T8498一2008,1S06165:2006,DT)GB/T10125人造气氛腐蚀试验盐雾试验(GB/T10125一1997，eqv1S09227:1990)GB/T16937.2一1997土方机械司机视野评定方法(cqv1S05006-2:1993)1S013766:2006土方机械电磁兼容性3术语和定义下列术语和定义适用于本标准。3.1监测系统monitoring system在倒车时，监测车辆后方区域，通过视觉和听觉信号告知司机监测范围内物体位置的系统。监测系统包括的元件见3.1.13.1.3的定义。3.1.1传感器sensor在监测区域探测物体的元件。3.1.2评价装置evaluation device分析传感器的信号，并自检后转换成相应的信号传递给指示装置的元件。3.1.3指示装置indication device传递给司机的视/听报警信号元件，该信号与相应的距离和区域有关。3.2监测区域nonitoring range在机器后方定义的三维区域，分成预警区域、主警区域和碰撞区域（见图1），
